2-й бант адрес А0 АСO = 0

3-й байт адрес А1 АСO = 1

Команда END является командой конца программы. По этой команде осуществляется переход к программе опроса управляющей клавиатуры, т. е. ОСТАНОВ.

Команда условного перехода JFS реализует условный переход в зависимости от сигнала RDYO, который является ответным сигна­лом платы звуковой сигнализации. В момент передачи звукового сигнала он имеет значение “0”; в режиме молчания—“1”. Следует различать режим генерации паузы и режим молчания. Режим гене­рации пауз такой же активный режим, как и режим генерации звукового сигнала. Пауза (код паузы FF) представляет собой сиг­нал высокой частоты (около 30 кГц), не воспринимаемый органа­ми слуха человека, поэтому он воспринимается как перерыв в зву­чании.

Структура команды JFS такая же, как и у команд TZR_n, SRA. Первым байтом команды служит код команды, вторым — адрес перехода для случая RDYO=1, третьим — адрес перехода для слу­чая RDYO=0:

1-й байт код команды

2-й байт адрес АО молчание RDYO = 1

3-й байт адрес А1 сигнал RDYO = О

Команды работы с памятью. Команда R_nRA, ACМ записывает в память содержимое АС по адресу, хранящему­ся в регистре R_n.

Команда R_nRA, MAC считывает содержимое памяти в АС по адресу, хранящемуся в регистре R_n.

Команда АСМ_n обеспечивает запись в память содержимого АС по адресу, указанному в следующем байте:

1-й байт код команды

2-й байт адрес n

Команда М_nАС считывает содержимое памяти в АС по адре­су, указанному в следующем байте:

1-й байт код команды

2-й байт адрес n

Команды управления внешними устройствами. Команда вывода информации OUT_n пересылает информацию, из АС в регистр внешнего устройства, которому присвоен адрес n. Команда двухбайтная: первым байтом является код команды, вто­рым — адрес внешнего устройства:

1-й байт код команды

2-й байт n — адрес внешнего устройства

Адреса устройств ввода-вывода:

00 — счетчик длительности платы звуковой индикации;

01 — первый индикатор дисплея (счет ведется справа налево);

02 — второй индикатор;

03 — третий индикатор;

04 — четвертый индикатор;

05 — буферный регистр платы звуковой индикации;

06 — регистр внешнего признака (кнопка платы световой сигна­лизации);

07 — регистр переключателей платы световой сигнализации;

08 — регистр точечных светодиодов платы световой сигнали­зации.

Команда ввода IN_n пересылает информацию из регистра внеш­него устройства с адресом n в АС. Структура команды аналогична команде OUT_n.

Команда условного перехода по внешнему признаку JFF_n выпол­няет условный переход по сигналу RDY1. Этот сигнал формируем устройство, адрес которого задан во втором байте. Команда четы­рехбайтная:

1-й байт код команды

2-й байт адрес устройства

3-й байт адрес перехода, если RDY1 == 1

4-й байт адрес перехода, если RDY1 = О

Команда MSC выдает связный звуковой текст (музыки). Орга­низация команды MSC следующая:

1-й байт код команды

2-й байт код 1-й ноты

3-й байт длительность 1-й ноты

4-й байт код ноты

5-й байт длительность 2-й ноты

(2n)-й байт код m-й ноты

(2n+1)-й байт длительность m-й. ноты

(2n+2)-й байт код конца 00000000

По этой команде коды нот и длительностей будут последова­тельно выдаваться на плату звуковой индикации, где они будут воспроизводиться в виде звуковых сигналов соответствующего тона и длительности. Конец музыки определяется кодом конца (0 во всех разрядах). По окончании музыки осуществляется безусловный переход к выполнению следующей команды программы.

Команды работы со стеком. Команда CALL_n осуще­ствляет переход к программе, начинающейся с адреса п, и предус­матривает возвращение к основной программе после выполнения подпрограммы. Команда двухбайтная. Для организации перехода к основной программе содержимое регистра R9(SP) уменьшается на единицу и задает адрес ОЗУ. По указанному адресу записывает­ся номер команды, к которой следует перейти после выполнения подпрограммы. Адрес возврата определяется как m+2 (здесь m— адрес первого байта команды).

Адрес Команда основной программы

m 1 байт Код команды CALLn

m+1 2 байт Адрес программ n CALL n

m+2 Команда основной программы

Переход, вызванный командой CALL n

Переход, вызванный командой RETURN

n I команда подпрограммы

. . . Подпрограммы

k-1 Последняя команда подпрограммы

k Код команды RETURN

Команда PETURN используется для выхода из подпрограмм по содержимому стековой памяти. При выполнении этой команды в программный счетчик PC записывается код адреса, записанного при последнем обращении к стековой памяти в ячейку ОЗУ с адре­сом, хранящимся в R9(SP). После выполнения команды RETURN содержимое регистра R9 увеличивается на единицу и управление передается команде, адрес которой записан в PC. Команда одно­байтная. Количество вложений программ определяется областью ОЗУ, отведённой под стековую память.

9.3 РАБОТА МИКРОЭВМ С ВНЕШНИМИ УСТРОЙСТВАМИ

Обмен информацией между микроЭВМ осуществляется по ма­гистралям А, М и D, при этом в магистрали А формируется адрес­ный код внешнего устройства, а в магистралях М и D —передавае­мая информация. Для связи микроЭВМ с внешними устройствами используются команды OUTn и INn. Такая процедура обмена ин­формацией требует включения во внешние устройства схем, дешиф­рирующих присвоенный им адресный код и обеспечивающих обмен информацией по магистрали.

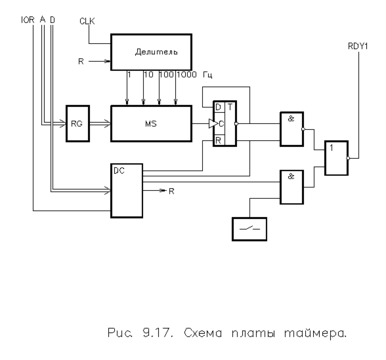

В качестве внешних устройств в микроЭВМ применяют платы световой индикации, звуковой сигнализации, плату таймера и лю­бые другие внешние устройства, подключаемые к микроЭВМ через специальный разъем и выполненные в соответствии с требованиями по сопряжению магистралей.

П

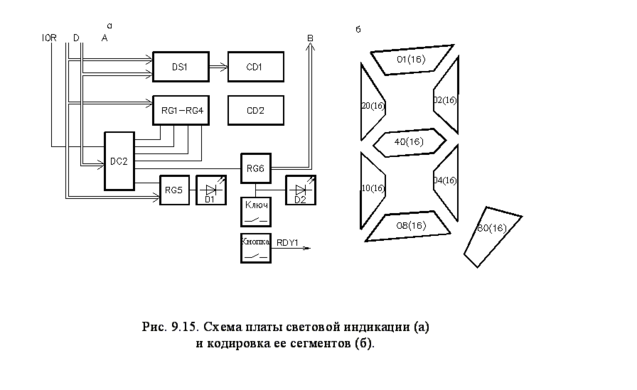

лата световой индикации. Схема платы световой индикации представлена на рис. 9.15, а. Четыре семисегментных индикатора отражают шестнадцатеричные коды магистралей А и D, а четыре других индикатора отражают информацию, записанную в регист­рах RG1 — RG4. Точечные светодиоды D1 отражают двоичный код, записанный в регистре RG5. Светодиоды D2 отражают двоичный код группы переключателей, формирующих входную информацию для регистра RG6, который поступает в магистраль В процессора. При наличии микроинструкции IOR, формируемой в командах IN и OUT, процессор обращается к внешним устройствам. Узел, кото­рому передается информация по магистрали, определяется дешиф­ратором DC2 в соответствии с кодом магистрали А. Адресные коды внешних устройств определены в описании команды OUT в § 9.2. Дешифратор DC2 реализован на микросхемах 155ИДЗ, регистр RG5—на микросхемах К155ИР1, регистр RG6—на микросхеме К589ИР12, входящей в МПК серии 589. Двоичный код на входах регистра RG6 задается переключателями и отображается светодиодами красного цвета D2. Информацию, занесенную в регистр RG5, отображают светодиоды зеленого цвета D1. Регистры RG1 —RG4 реализованы на микросхемах К589ИР12, их состояние отображает­ся на семисегментных индикаторах АЛС325Г. Каждому сегмен­ту индикатора соответствует один разряд регистра, поэтому путем задания определенной кодовой комбинации можно высветить на индикаторе произвольный символ (рис. 9.15, б). На рис. 9.15 цифры обозначают код, который необходимо сформировать в АС для включения сегмента. Код символа из нескольких сегментов равен арифметической сумме кодов отдельных сегментов (например, код символа L=38₁₆). Для шестнадцатеричного отображения информа­ции на магистралях А и D служат семисегментные индикаторы CD1.

Д
ля выполнения условного перехода по внешнему признаку (команда JFF) введена кнопка, при опросе которой (ее код 06) на шину RDY1 выдается сигнал “0”, если кнопка нажата, и “1”, если отпущена.

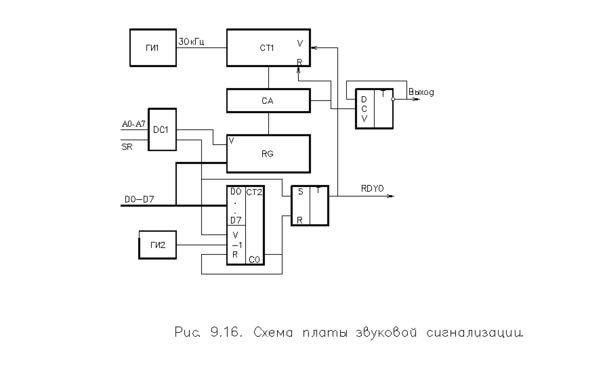

Плата звуковой сигнализации. Схема платы звуковой сигнали­зации представлена на рис. 9.16. Счетчик СТ1 вместе с компарато­ром СА образует делитель частоты с переменным коэффициентом деления. Коэффициент деления определяется кодом, хранимым в регистре RG, при этом коэффициент деления изменяется от 2 до 256. На вход делителя поступают импульсы с генератора ГИ1 с ча­стотой около 30 кГц, таким образом, на входе делителя формиру­ются импульсы с частотой от 100 Гц до 15 кГц. Ниже приведена таблица кодов музыкальных нот:

1. Коды нот

2. Коды длительностей нот от 00₁₆ до OF₁₆ эквивалентны абсо­лютной длительности.

3. Код паузы FF, длительность паузы устанавливается так же,

как и длительность ноты.

4 Запись музыкальных текстов будет производиться в симво­лах нот с верхней индексацией октавы и с обозначением аосолют-ной длительности в скобках. (Например, G³ # (4) -соль-диез третьей октавы с длительностью 04₁₅. Пауза обозначается Р).

5. Музыкальные тексты.

К
од ноты загружается в регистр с магистрали D микроЭВМ при наличии соответствующего кода (05) на магистрали А и ин­струкции SR. Управляет записью дешифратор DC. Длительность звуковой посылки определяет второй делитель частоты с перемен­ным коэффициентом деления на основе счетчика с предварительной установкой СТ2. При наличии кода 00 на магистрали А и инструк­ции SR в счетчик заносится код длительности, одновременно уста­навливается в “1” триггер Т. Единичное состояние триггера разре­шает работу счетчика СТ1, т. е. вырабатывает звуковой сигнал. Затем счетчик СТ2 производит досчет занесенного кода до 15 с частотой импульсов, вырабатываемых генератором ГИ2 (около 0,1 Гц). Выработанный счетчиком сигнал переноса сбрасывает триг­гер Т в “0”, тем самым запрещает выдачу звукового сигнала. Вы­ход триггера Т является также сигналом RDYO для микроЭВМ. Ге­нераторы ГИ1 и ГИ2 реализованы на микросхемах 564ЛН2.
