Нажать кнопку LA. Услышав сигнал низкого тона, набрать KD произвольный двухразрядный код. Ввод адреса сопровождается звуковыми сигналами так же, как при выполнении операции LA. Контроль следует осуществлять по индикатору DA.

Запись с увеличением.

Нажать кнопку WI. После звукового сигнала набрать на клавиатуре KD произвольный двухразрядный код. Ввод информации контролировать по звуковому сигналу и индикатору DA.

Повторить операцию WI3…5 раз, изменяя при этом вводимые данные. После каждой операции значение на индикаторе DA должно увеличиваться на единицу. Зафиксировать вводимую информацию для последующего контроля.

Считывание с уменьшением.

Начать кнопку RD. Выполнение команды сопровождается звуковым тоном, содержимое индикатора DA уменьшается (-1), а на индикаторе DM отображается информация, записанная по этому адресу.

Повторить операцию RD несколько раз и сравнить информацию, отображаемую на DM, с данными, вводимыми по команде WI .

Считывание с увеличением.

Нажать кнопку RI. Выполнение команды сопровождается звуко­вым сигналом, содержимое индикатора DA увеличивается (+1), а на индикаторе DM отображается информация, записанная по этому адресу. Повторить операцию RI несколько раз и сравнить информацию, отображаемую на DM , с данными, вводимыми по команде WI.

Загрузка активной программы.

Нажать кнопку R. Установить начальный адрес программы. Для этого нажать кнопку SА и набрать на клавиатуре KD начальный адрес программы.

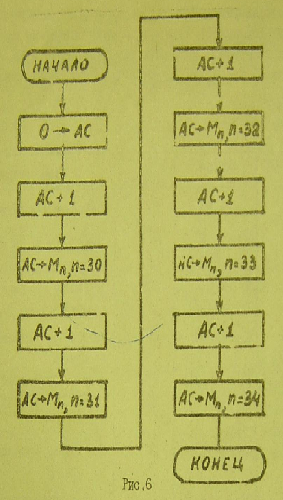

Загрузить последовательно все команды программы, используя режим WI. Пример рабочей программы представлен в табл. 3, а ее алгоритм - на рис. 6. Данная программа производит последовательное увеличение содержимого АС, т.е. выполняется операция AC + I → AC.

Программа содержит пять циклов. После каждого цикла результат записывается в ячейки ОЗУ с адресами 30... 34.

Проверку правильности ввода программы можно осуществить с помощью команд SA и RI. Для этого нужно нажать кнопку SA и ввести начальный адрес программы. После этого на индикаторе DA будет индицироваться выбранный адрес, а на индикаторе DM – информация, записанная по этому адресу. Далее, используя режим RI, можно считать информацию во всех последующих ячейках ОЗУ (с 11-й по 20-ю) и сравнить ее о кодами команд (см. табл. З). Если при проверке обнаружены ошибки, то необходимо нажить кнопки R и SА, адрес исправляемой ячейки ОЗУ, кнопку WI и набрать необходимую информацию.

Таблица 3

Выполнение рабочей программы.

С помощью кнопки SА установить начальный адрес программы (в рассматриваемом примере начальный адрес 10) . Исполнение ра­бочей программы возможно в пошаговом RS и циклическом RC режимах.

Замечание. Пошаговый режим выполняется нажатием кнопки RS. Каждое нажатие приводит к выполнению одной команды. На индикаторах DA и DM индицируются адрес и содержимое ячейки ОЗУ.

Циклический режим выполняется нажатием кнопки RC. При этом команды обрабатываются последовательно автоматически. Окончание режима RC осуществляется командой END, завершающей рабочую программу.

Выполнить рабочую программу в режимах RS и RC. Полученный результат с помощью команд SA и RI проверить по содержимому ячеек ОЗУ, куда записаны результаты обработки данных из АС.

После каждого выполнения программы и контроля результата производить обнуление (0 → Mn, где n изменяется от 30 до 34) ячеек ОЗУ с помощью команд SA и WI. Показать выполнение программы и результаты преподавателю.

Варианты заданий для индивидуального выполнения.

I. Разработать алгоритм и программу в записи во внутренние регистры RO… R7 ряда числа. Ввести программу в микроЭВМ, начиная с начального адреса 1016. Проконтролировать и выполнить программу в режимах RS и RС. C помощью команд SA и RI провести контроль выполнения программы путем просмотра ячеек ОЗУ, в которых хранится содержимое регистров RO… R7 начиная с первой ячейки (см. карту памяти на рис. 4).

Варианты исходных чисел приведены ниже:

а) 01, 05, 07, 08, ОА, ОС, ОЕ, 33;

б) 09, ОА, ОВ, ОС, OD, ОЕ, OF, 21;

в) 11, 12, 13, 14, IA, IC, IF, 03;

г) АО, 22, , 45, 30, ОВ, 03, ОВ, 01;

д) 20, ОА, 2В, 51, 07, 35, 2А, 02.

Все числа представлены в шестнадцатеричной форме.

2. Разработать алгоритм и программу выполнения операции сложения

∑ = RO + R1 + R2 + R3 + R4 + R5 + R6 + R7.

Для сложения использовать содержимое регистров RO… R7, записанных с помощью программы, приведенной в ч. 1. Результат записать в ячейку ОЗУ с адресом 8016. Составленную программу ввести в ОЗУ, начиная с начального процесса 4016. Проверить правильность ввода. Выполнить программу в режиме RS и RC. Проверить правильность выполнения программы путем контроля содержимого ячейки ОЗУ по адресу 8016.

3 . Разработать алгоритм и программу выполнения операции инвертирования содержимого регистров R0… R7. В качестве исходных данных использовать содержимое R0… R7. Результаты выполнения операций (Rn) записать в ячейки ОЗУ, начиная с адреса ЕО. Проверить правильность ввода. Выполнить программу в режимах RS и RC. Проверить правильность выполнения программы путем контроля содержимого ячеек ОЗУ начиная с адреса EO.

Содержание отчета.

1. Структурная схема микроЭВМ.

2. Структура операционной системы.

3. Карта памяти.

4. Алгоритмы и программы задач, решенных на микроЭВМ, с вариантом задания.

Контрольные вопросы.

1. В чем преимущество секционируемой организации МП?

2. По каким магистралям производится ввод и вывод информации в ЦПЭ?

3. С какой целью дублируется информации, записанная в АС и R0... R7, в ОЗУ?

4. Для каких операций применяются двухбайтные и трехбайтные команды?

5. Для чего применяется стековая память?

6. Какие основные команды входят в операционную систему?

7. Каково назначение AC и R0... R7?

8. В чем различие команд RI u RD?

9. Kaк организуется загрузка ОЗУ?

10. Как осуществляется контроль информации, находящейся в ОЗУ?
