Семинар №5 [19.04.11]

Проектирование всех систем управления (абсолютно всех) является примером оптимизации и принятия компромиссных решений.

Система управления (СУ) положением считывающей головки на соответствующей дорожке жёсткого диска с одной стороны должна точно позиционировать считывающую головку, а с другой стороны – уменьшать влияние изменения параметров системы и объекта, внешних воздействий и возмущений на качество переходного процесса и точность системы.

Оценим влияние изменения параметров системы на установившуюся точность (точность в установившемся режиме). Рассмотрим следующую систему:

с учётом исходных данных:

,

Таким образом, несмотря ни на какие параметры системы (5000, 1000, 20 и другие) установившаяся ошибка будет равна нулю, за счёт того, что у нас сам получился астатизм ( из числителя попало в знаменатель (или наоборот)), потому что мы везучие, система сразу получилась хорошая.

Оценим влияние коэффициента на переходной процесс. Для этого осуществим моделирование при и

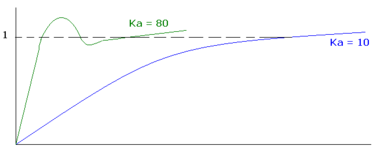

При система гораздо более быстрая (резвая), чем при , но при этом переходной процесс колебательный, что плохо. Так что надо выбирать что-то среднее.

Оценим влияние помех. Для этого проведём моделирование следующей системы:

график

Для подавления помех необходимо брать , а с точки зрения управления нужно . Выберем оптимальное с точки зрения удовлетворения предъявляемым к системе требованиям.

Требования к системе:

Показатель качества	Желаемое значение
перерегурилование , %	< 5
время переходного процесса (время установления) , сек	< 250 мс

Для определения оптимального проведём многократное моделирование системы для разных :

	20	30	40	60	80
	0	1,2	4,3	10,8	16,3
	-10	-6,6	-5,2	-3,7	-2,9
	0,55	0,4	0,4	0,4	0,4

По параметрам и будет оптимально , а по не очень понятно. Таким образом, разработанная система управления не удовлетворяет предъявленным требованиям (всех уволить, ничего не получилось, денег не дадут).

Для улучшения показателей СУ необходимо изменить её структуру, например, путём введения датчика скорости.
