Рисунок 31, плотники (П2), (П3) рулеткой измеряют расстояние между полками забитых двутавровых балок, отпиливают доски по размеру и переносят их к месту установки.
Рисунок 32, плотники (П2) и (П3) лопатами выбирают штрабу выше установленной доски забирки.
Рисунок 33, плотник (П1) вставляет доску в штрабу.
Рисунок 34, плотники (П2) и (П3) молотком и монтажным ломом устанавливают доску в проектное положение.
2.7.3 Требования к качаеству приемки работ
Технический контроль качества земляных работ производится в процессе строительства и заключается в систематическом наблюдении за соответствием проекту выполняемых работ и соблюдении требований СНиП 3.02.01-87. Состав контролируемых показателей, предельные отклонения, объем и методы контроля при производстве земляных работ даны в таблице 5.
Таблица 5, Величины предельных отклонений при производстве земляных работ.
Рабочее оборудование экскаватора | Предельные отклонения | Контроль (метод и объем) |
1 . Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных и вечномерзлых грунтах) при черновой разработке: лопата обратного копания | + 15 см | Измерительный, точки измерений устанавливаются случайным образом; число измерений на принимаемый участок должно быть не менее: 10 |
2. Отклонения отметок дна выемок в местах устройства фундаментов и укладки конструкций при окончательной разработке и после доработки недоборов и восполнения переборов | ± 5 см | Измерительный, по углам и центру котлована, на пересечениях осей здания, в местах изменения отметок, поворотов и примыканий траншей, расположения колодцев, но не реже, чем через 50 м и не менее 10 измерений на принимаемый участок |
Приемка котлована должна состоять в проверке соответствия его расположения, размеров, отметок, качества грунтов основания проектным данным, а также в проверке правильности устройства и состояния креплений.
Контроль качества и приемка работ по устройству ограждений котлована должны производиться в соответствии со СНиП 3.02.01-87.
Операционный контроль осуществляется в ходе выполнения технологических операций по устройству ограждений котлована с составлением актов геодезической разбивки осей и исполнительных схем расположения ограждений согласно рабочему чертежу с указанием их отклонений в плане.
При операционном контроле проверяется соблюдение технологий выполнения работ, соответствие выполнения работ рабочим чертежам, строительным нормам, правилам и стандартам.
В процессе погружения элементов ограждения должен вестись журнал работ.
Допускаемые отклонения от проектного положения забитых балок и труб не должны превышать величин, указанных в таблице 20.
Таблица 20, состав контролируемых показателей при устройстве ограждающих конструкций.
Технические требования | Предельные отклонения | Контроль (метод и объем) |
Положение балок в плане на отметке верха ограждения | ± 15 см | Измерительный, 20 % элементов, выбранных случайным образом |
При приемочном контроле производится проверка качества выполненных работ с составлением актов освидетельствования скрытых работ.
Приемка работ по устройству ограждений производится на основании проектов, паспортов заводов-изготовителей; актов геодезической разбивки осей ограждений; исполнительных схем расположения ограждений (рабочий чертеж) с указанием их отклонений в плане и по высоте; сводных ведомостей и журнала забивки балок.
Доски забирки должны быть расположены горизонтальными рядами без перекосов и без зазоров между ними.
Каждая доска забирки должна быть прижата грунтом к полкам двутавровых балок.
2.7.4 Требония техники безопасности, охраны труда, экологической и пожарной безопасности
Всякое препятствие для движения поездов на перегоне должно быть ограждено сигналами остановки независимо от того, ожидается поезд или нет. Места производства работ на перегоне, требующие остановки поездов, ограждаются также, как и препятствия.
Препятствия на перегоне ограждаются с обеих сторон на расстоянии 50 м от границ ограждаемого участка переносными красными сигналами. От этих сигналов на расстоянии Б, в зависимости от руководящего спуска и максимально допускаемой скорости движения поездов на перегоне укладывается по три петарды и на расстоянии 200 м от первой, ближней к месту работ, петарды в направлении от места работ устанавливаются переносные сигналы уменьшения скорости. Схемы ограждения препятствий и мест производства работ на однопутном участке приведены на рисунке 35.

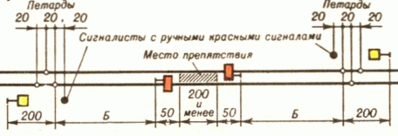

Рисункок 35, схема ограждения препятствий и мест производства работ на однопутном участке.
Выполнение работ по устройству ограждений котлованов должно вестись под руководством лица, ответственного за производство этих работ.
Рабочие, выполняющие работы по забивке балок, должны пройти производственный инструктаж по технике безопасности.
Надзор за правильным и безопасным ведением работ и соблюдением правил техники безопасности на участке возлагается на начальника участка.
До начала работ необходимо проверить исправность всех грузоподъемных механизмов и приспособлений.
Все операции по опусканию и подъему вибропогружателя, подтягиванию балок и др. должны производиться по сигналу копровщика.
Запрещается нахождение людей под поднятым вибропогружателем или балкой.
Стропы, тросы в процессе эксплуатации должны подвергаться техническому осмотру лицом, ответственным за их исправное состояние в сроки, установленные требованиями «Правил устройства и безопасной эксплуатации грузоподъемных кранов
Производителю работ необходимо ежесменно определять границу опасной зоны в соответствии с требованиями СНиП 12-03-2001 (Приложение Г) с обозначением ее сигнальным ограждением.
После окончания работ все механизмы сваебойного оборудования должны быть остановлены, пусковые приспособления отключены и заперты на замок,
Котлован должен быть огражден инвентарными щитами. На щитах ограждений необходимо установить предупредительные надписи и знаки, а в ночное время - сигнальное освещение.
Для спуска рабочих в котлован следует установить сходни шириной не менее 0,8 м с перилами высотой 1 м.
Во время перерыва в работе стрелу экскаватора следует отвести в сторону от забоя, а ковш опустить в грунт. Очистку ковша необходимо производить, опустив его на землю.
Нахождение посторонних лиц в опасной зоне запрещается.
Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта.
Нахождение людей между экскаватором и автотранспортом во время погрузки грунта запрещается.
При производстве буровых работ строго следует соблюдать правила по технике безопасности, предусмотренные руководством по эксплуатации буровой установки.
Ответственным лицом за безопасность работ на буровой является старший мастер, а в течение смены - сменный мастер.
Перед началом каждой смены мастер обязан проверить состояние и работу станка, двигателя и убедиться в исправности бурового и вспомогательного оборудования, результаты проверки записать в буровом журнале.
К работе с буровым станком допускаются только лица, обученные и сдавшие установленный минимум для данной квалификации.
Буровая установка и механизмы должны быть установлены, а при необходимости закреплены в положении, исключающем их произвольное смещение и опрокидывание.
2.7.5 Потребность в материально-технических ресурсах
Потребность в машинах, оборудовании и механизмах для устройства металлических ограждений крепления стенок котлованов определяется с учетом выполнения работ и технологических характеристик в соответствии с таблицей 21.
Таблица 21- Ведомость потребности машин, механизмов и оборудования.
№ | Наименование машин, механизмов и оборудования | Тип, марка | Техническая характеристика | Назначение | Кол-во |
1 | Гидробуром | Delta RD-20 | Крутящий момент, Нм 13043-19564 | Бурение направляющих скважин | 1 |
2 | Вибропогружатель | ВП-16.60 | Вынуждающая сила 370 кН | Погружение балок | 1 |
4 | Кран | Като NP -750 | Грузоподъемность 75 т. | Погружение балок, разгрузка и складирование балок | 4 |
5 | Отбойный молоток | EH 22 | Энергия единичного удара 40 Дж | Разборка мололитного лотка | 5 |
6 | Автосамосвал | МАЗ-5551А2-320 | Грузоподъемность 10 т | Транспортировка грунта, балок и элементов трубы | 6 |
Продолжение таблицы 21
7 | Дизель-генератор | АД-100-Т400. | Основная мощность 100 кВт, ток трехфазный. | Вибропогружение балок, разборка монолитного лотка трубы. | 1 |
8 | Стропы 4-ветвевые | - | Грузоподъемность до 8т. | Погружение балок, разгрузка и складирование балок, | 2 |
9 | Силовые провода | - | Длина 30 м | Вибропогружение балок, разборка монолитного лотка трубы | 1 |
Потребность в технологической оснастке, инструменте, инвентаре и приспособлениях приведена в таблице 22.
Таблица 22, ведомость технологической оснастки, инструмента, инвентаря и приспособлений.
№ п/п | Наименование машин, механизмов и оборудования | Тип, марка | Техническая характеристика | Назначение | Кол-во |
1 | Лом монтажный | ЛО-24 | Ø 24х1180 Масса, кг 4,0 | Устройство забирки | 2 |
2 | Кувалда кузнечная продольная остроконечная | - | 500´57´163 Масса, кг 3,0 | Устройство забирки | 1 |
3 | Лопата копальная | ЛКО-1 | Разм. 1150х210 Масса, кг 1,9 | Разработка грунта вручную. | 3 |
4 | Лопата подборочная | ЛП-2 | Разм. 1550х240 Масса, кг 2,2 | Разработка грунта вручную | 3 |
5 | Топор плотничный | А-2 | Разм. 592х450 Масса, кг 1,7 | Устройство забирки | 2 |
6 | Ножовка | - | Разм. 50х115х450 Масса, кг 0,5 | Устройство забирки | 2 |
7 | Рулетка металлическая | РС-20 | Ø 20х100 Масса, кг 0,35 Длина ленты 20 м | Для линейных измерений | 1 |
8 | Нивелир со штативом | Увеличение зрительной трубы х23. Угол поля зрения по вертикали 1º30. | Для определения высотных отметок. | 1 |
Продолжение таблицы 22
9 | Каска строительная | ГОСТ 12.4.087-84 | - | Средство безопасного ведения работ. | Каждому |
10 | Комплект знаков без-ти | - | - | - | - |
2.7.6 Объемы работ
