Каток пневмошинный самоходный Амкодор 6641 .
Таблица 4, технические характеристики катка Амкодор 6641.
| Наименование | Показатель |
| Двигатель | Д-243 |
| Мощность эксплуатационная, кВт (л.с.) | 60 (81) |
| Вынуждающая сила (на каждом вальце), кг | 7000 / 6000 |
| Масса эксплуатационная, кг | 9600 |
| Габаритные размеры | |
| Длина, мм | 4560 |
| Ширина, мм | 2240 |
| Высота, мм | 3490 |
Бульдозер ДЗ-54С.
Таблица 5, Технические характеристики бульдозера ДЗ-54С.
| Марка буль-ра | Наименование показателя | ||||||
| длина отвалам | высота отвалам | мощность, кВт (л.с.) | масса бульдозера, катка,т | рабочая скорость, км/час | ширина гусеницы, колеса, мм | количество колес, гусениц, шт. | |
| ДЗ-54С | 3,2 | 1,2 | 79(103) | 12,88 | 2,4 - 3 | 500 | 2 |

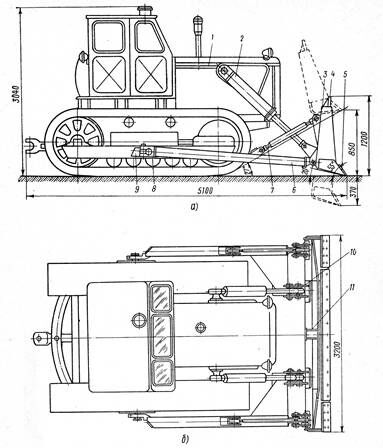

Рисунок 6, Бульдозер ДЗ-54С, 1 — базовый трактор, 2 — гидроцилиндры, 3 — отвал, 4 — козырек, 5 — ножи, 6 — толкающие брусья, 7 — раскосы, 8 — опорные шарниры, 9 — плиты с пальцами, 10 — шарнирные пальцы, 11 — проушина обоймы блоков.
Электрической трамбовка ИЭ -4502.
Таблица 6, технические характеристики ИЭ-4502
| Наименование | Показатель |
| Масса, кг | 80 |
| Толщина уплотняемого слоя, м Грунт несвязный Грунт связный | 0,4 0,3 |
| Производительность, м3/ч Грунт несвязный Грунт связный | 22 15 |
| Частота ударов в минуту | 560 |
| Мощность электродвигателя, Вт | 1500 |
| Размах колебаний трамбующего башмака,м | 0,03 |

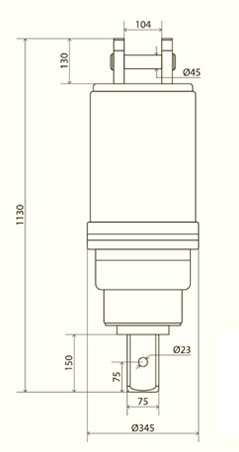

Рисунок 7, конструктивная схема трамбовки ИЭ-4502
1 - трамбующий башмак; 2 - редуктор; 3 - кривошипно-шатунный механизм; 4 - ползун; 5 - ступенчатый шток; 6 - пружина; 7 - цилиндр; 8 - корпус; 9 - неуравновешенная масса; 10 - рукоятка управления.
Бетономешалки РБГ-320.
Таблица 7, технические характеристики РБГ-320.
| Наименование параметра | Значение параметра |
| Объём барабана, л | 320 |
| Объём загрузки, л | 250 |
| Крупность заполнителей, мм | 40 |
| Мощность электродвигателя, кВт | 0.75 |
| Напряжение питающей сети, В | 220(380) |
| Частота вращения барабана, об/мин | 18±2 |
| Длина, мм | 1200 |
| Ширина, мм | 900 |
| Высота, мм | 1550 |
| Масса, кг | 110 |
Гидробур Delta RD-20.
Таблица 8, технические характеристики Гидробура Delta RD-20.
| Тип и масса базовой машины | Экскаватор |
| Крутящий момент, Нм | 13043-19564 |
| Давление, бар | 160-240 |
| Максимальное обратное давление, бар | 7 |
| Поток масла, л/мин | 80-170 |
| Длина стандартных шнеков, мм | 1750 |
| Диаметр стандартных шнеков, мм | 150-1200 |
| Масса гидровращателя, кг | 268 |
Рисунок 8, Гидробур Delta RD-20.
Экскаватор ЭО 4221.
Общие характеристики экскаватора:
-
длина без ковша – 4900 мм;
-
ширина – 2900 мм;
-
высота – 3060 мм;
Параметры ковша модели:
-
емкость – 0,65 кубометра;
-
радиус копания – 9200 мм;
-
глубина копания – 6800 мм;
-
высота загрузки – 5000 мм.
Показатель удельного давления на грунт у ЭО-4121 составляет 63,6 кПа, минимальная продолжительность цикла при 90-градусном угле поворота – 18 сек.
Рисунок 9, Габаритные размеры ЭО 4221.
Таблица 9, технические характеристики экскаватора ЭО-4121.
| Тип машины | Мощность двигателя, кВт | Скорость, км/ч | Масса, т | Производительность с погрузкой грунта в транспорт,м3/ч Группа грунтов(I) |
| ЭО-4221 | 96 | 2,5 | 22,7 | 87 |
Автосамосвал МАЗ-5551А2-320.
| Параметр | Показатель |
| Колесная формула | 4х2 |
| Допустимая полная масса автомобиля, кг | 18200 |
| Допустимая нагрузка на переднюю ось, кг | 6700 |
| Допустимая нагрузка на заднюю ось, кг | 11500 |
| Масса снаряженного автомобиля, кг | 8000 |
| Допустимая грузоподъемность, кг | 10000 |
| Объем платформы, м3 | 8,2 |
| Высота борта, мм | 950 |
| Двигатель | ЯМЗ-6563.10 (Е-3) |
| Мощность двигателя, кВт (л.с.) | 169 (230) |
| Коробка передач | ЯМЗ-236П |
| Число передач КП | 5 |
| Передаточное число ведущих мостов | 7.14 |
| Подвеска | рессорная |
Продолжение таблицы 10.
| Максимальная скорость, км/ч | 90 (85)* |
| Размер шин | 12,00R20 |
| Топливный бак, л | 200 |
| Тип кабины | малая без спальника |

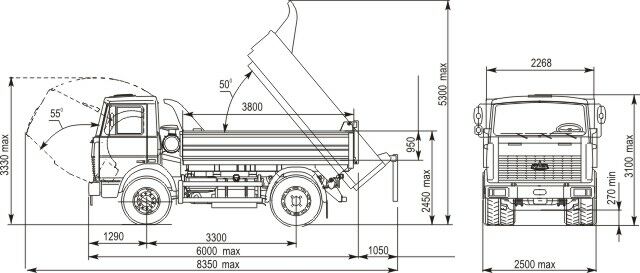

Рисунок 10, Габаритные размеры автосамосвала МАЗ-5551А2-320.
Таблица 10,технические характеристики автосамосвала МАЗ-5551А2-320.
Отбойный молоток EH 22.
Таблица 11, технические характеристики отбойного молотка EH 22.
| Технические характеристики | EH 22 |
| ДхШхВ (без инструмента), мм | 845х445х225 |
| Масса (без инструмента), кг | 22,0 |
| Хвостовик, мм | диам. 27х80; шестигранник 25х108 |
| Частота ударов, 1/мин | 1250 |
| Энергия единичного удара, Дж | 40 |
| Привод | универсальный электродвигатель с двойной изоляцией |
| Напряжение, В | 380 3~ |
| Частота, Гц | 50 |
| Потребляемый ток, А | 4 |
| Мощность, кВт | 2,1 |
| Уровень звукового давления, дБ (А) | 97 |
| Ускорение на ладони и руки, м/с2 | 7,8 |
Дизель-генератор АД-100-Т400.
Таблица 12, основные характеристики АД-100-Т400.
| Тип топлива | Дизельное |
| Наименование параметра | Значение |
| Основная мощность (длител.), кВт/кВА | 100/125 |
| Резервная мощность, кВт/кВА | 110/137.5 |
| Напряжение, В | 400 |
| Модель двигателя | Volvo Penta TAD532GE |
| Частота вращения вала двигателя, об/мин | 1500 |
| Расход дизель генератора 100 кВт, л/ч | |
| - при 100% нагрузки | 27,8 |
| Расход масла при 100% нагрузки, л/ч | 0,08 |
| Род тока | переменный трехфазный |
| Частота тока, Гц | 50 |
| Номинальный коэффициент мощности | 0,8 |
| Номинальный ток, А | 180 |
| Время непрерывной работы | 6,5час |
| Габаритные размеры | |
| Длина | 2300.0 мм |
| Высота | 1020.0 мм |
| Ширина | 1585.0 мм |
| Вес | 1650.0 кг |

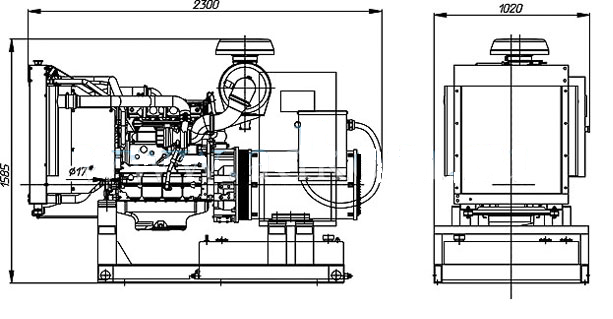

Рисунок 11, Габаритные размеры дизельного генератора АД-100-Т400.
Вибропогружателя В-16.60.
Таблица 13, Характеристики вибропогружателя В-16.60.
| Максимальная вынуждающая сила, кН | 370 |
| Максимальная выдергивающая сила, кН | 290 |
| Частота колебаний, Гц | 24 |
| Суммарная мощность двигателей, кВт | 2*30 |
| Максимальный статический момент дебалансов, кг*м | 160 |
| Вибрационная масса, кг | 1940 |
| Масса вибропогружателя,кг | 4550 |
| Габаритные размеры вибропогружателя, мм | 1 785×1 202×1 995 |

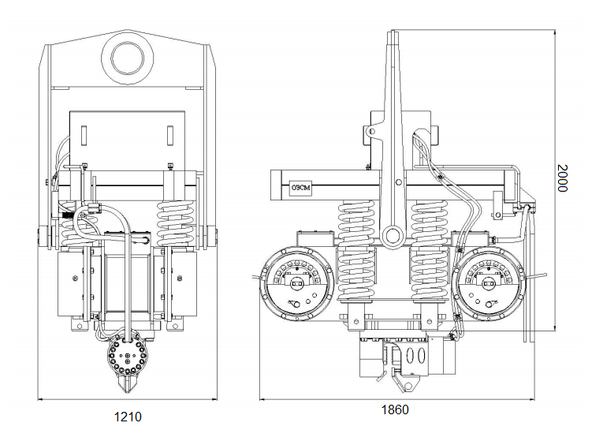

Рисунок 12, габаритные размеры вибропогружателя ВП16.60.
