2.4 Способы производства работ
Зная тип сооружения, виды работ и их объёмыподобираем рабочих по профессиям и машины, с помощью которых эти работы выполняются. Рабочие, машины и механизмы подобраны с учётом рекомендаций единых норм и расценок, а также их технических характеристик.
Для выполнения запроектированных земляных работ потребуется бульдозер и эксковатор. Бульдозером производят срезку растительного слоя, отсыпку строительной и рабочей площадки и их планировку. Эксковатор необходим для разработки котлована под фундамент трубы и её обратную засыпку.
Принят бульдозер ДЗ – 18 на тракторе Т – 100. Бульдозером на тракторе этого типа управляет машинист шестого разряда.
Технические характеристики бульдозера приведены в таблице 2.4.1.Таблица 2.4.1 – Технические характеристики бульдозера ДЗ – 18
Наименование показателя | Ед. Изм. | Значение |
Тип отвала | - | Поворотный |
Длина отвала | м | 3,79 |
Высота отвала | м | 1,00 |
Тип управления | - | Гидравлическое |
Мощность | кВт | 79 |
Масса оборудования | т | 1,86 |
При подборе экскаватора важно сопоставить глубину разрабатываемого котлована и на какую глубину экскаватор может копать. Так же нужно знать высоту на которую экскаватор может забросить грунт. Экскаватор принимаю марки ЭО – 4121. Этот экскаватор оборудован ковшом обратная лопата. Управляется экскаватор машинистом шестого разряда.
Технические характеристики экскаватора приведены в таблице 2.4.2.Таблица 2.4.2 – Технические характеристики экскаватора
Наименование показателя | Ед. Изм. | Значение |
Вместимость ковша | м³ | 0,65 |
Наибольшая глубина копания | м | 5,8 |
Наибольшая высота выгрузки | м | 5,0 |
Максимальный радиус копания | м | 9,0 |
Мощность двигателя | кВт | 95 |
Масса экскаватора | т | 19,2 |
Для разгрузки техники и материалов, установки фундаментных блоков, трубы для временного водоотвода, установки звеньев трубы и откосных стенок применяется кран на железнодорожном ходу ЕДК 300/5. Кран управляется машинистом крана шестого разряда. Кран подбирается по грузовысотной
характеристике и по грузовылетной характеристике. Отличительной особенностью крана ЕДК 300/5 является телескопическая стрела, находящаяся в горизонтальном положении над поворотной частью крана, что позволяет работать без демонтажа контактной сети. Кран с такой характеристикой удобен при строительстве в условиях электрифицированной железной дороги. На данном объекте необходимо установить сможет ли он поднять данный вес на нужную длину вылета стрелы.

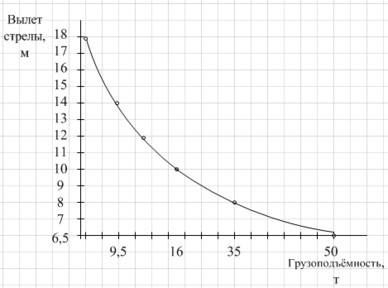

Рассмотрим грузовую характеристику по вылету стрелы, представленную на рисунке 2.4.
Рисунок 2.4 – Грузовая характеристика крана ЕДК 300/5.
Технические характеристики крана ЕДК300/5 занесены в таблицу 2.4.3. Таблица 2.4.3 – Технические характеристики крана ЕДК 300/5
Наименование показателя | Ед. Изм. | Значение |
Максимальная грузоподъёмность | т | 50 |
Минимальный вылет стрелы (горизонтальный) | м | 6,5 |
Максимальный вылет стрелы (горизонтальный) | м | 18 |
Высота подъёма груза | м | 12,1 |
Скорость подъёма груза | м/мин | 3 |
Нагрузка на опору | кН | 708 |
Максимальная скорость движения в составе | км/ч | 100 |
Для работы крана предусмотрены две стоянки. Стоянка №1 на оси первого пути и стоянка №2 на оси второго пути. Проверка соответствия вылета
стрелы и поднимаемого груза сведена в таблицу 2.4.4.
Таблица 2.4.4 – Весовые и конструктивные характеристики крана ЕДК 300/5
№ стоянки | Наименование работ | Вылет стрелы, м | Грузоподъёмность, т | Масса элемента, т |
1 (2) | Монтаж звена трубы ЗП 8.100 - М | 10 | 16 | 3,2 |
1 (2) | Монтаж оголовочного звена ЗП 34 - М | 11,5 | 13,5 | 3,4 |
1 (2) | Монтаж откосных стенок стенок СТ1 п, л - 300 М | 14 | 9,5 | 4,8 |
1 (2) | Монтаж откосных стенок стенок СТ3 п, л - 300 М | 12,7 | 11,5 | 6,9 |
1 (2) | Монтаж блоков фундамента Ф1 - 300 М | 11 | 14 | 9,2 |
Для разборки бетона фундамента и откосных стен применяют отбойный молоток. Работает с этим инструментом бетонщик третьего разряда. Выбран отбойный молоток МО – 3Б. Данный молоток пневматический, работает от сжатого воздуха, подаваемого компрессором. Следовательно необходимо также обеспечить строительную площадку компрессором для подачи сжатого воздуха. Компрессор выбран НВ – 10.
Технические характеристики отбойного молотка преведены в таблице 2.4.5.
Таблица 2.4.5 – Технические характеристики МО – 3Б
Наименование показателя | Ед. Изм. | Значение |
Давление сжатого воздуха, максимальное | Па | 5×105 |
Давление сжатого воздуха, минимальное | Па | 3×105 |
Энергия единичного удара | Дж | 44 |
Частота ударов | удар/мин | 20,5 |
Окончание таблицы 2.4.5
Мощность | Вт | 27,5 |
Масса инструмента | кг | 10 |
Технические характеристики компрессора сведены с в таблицу 2.4.6.
Таблица 2.4.6 – Характеристики компрессора НВ – 10
Наименование показателя | Ед. Изм. | Значение |
Производительность, куб.м/мин | куб.м/мин | 11,0 |
Давление, атм. | атм. | 7,0 |
Мощность, кВт | кВт | 74,0 |
Двигатель |
| Дизельный, ЯМЗ-236М2 |
Масса | т | 2,73 |
Для приготовления бетонной смеси на строительной площадке необходима бетономешалка. Выбрана модель DM – 500. В таблице 2.4.7 привидены технические характеристики данной бетономешалки.
Таблица 2.4.7 – Технические характеристики бетономешалки DM – 500
Наименование показателя | Ед. Изм. | Значение |
Тип двигателя |
| дизельный |
Мощность | кВт | 4 |
Объём | л | 500 |
Объём смеси на выходе | л | 350 |
Тип смешивания |
| гравитационный |
Скорость вращения барабана | об/мин | 30 |
Удобство использования дизельного обонудования заключается в отсутствии необходимости обеспечения строительной площадки электроэнергией.
2.5 Расчёт продолжительности работ
На стадии проектирования рассчитывается продолжительность ведения работ по возведению объекта. Расчёт продолжительности строительства начинается с составления калькуляции трудозатрат. Калькуляция трудовых затрат составляется на основе просчитанных объёмов. Начинается расчёт калькуляции с заполнения графы номер 2, в которую вносятся все работы. Затем в графу номер 4 вносятся объёмы работ. Первая графа указывает из какого сборника енир и какого его параграфа принята норма. Графы под номерами 1, 3, 5, 6 заполняются с помощьюЕНиР[4]. ЕНиР – единые нормы и расценки на строительно – монтажные и ремонтные работы. Сборники ЕНиР содержат нормы времени и расценки на выполнение установленной единицы работы, а также учитывают обоснованный размер затрат на отдых, подготовительно-заключительные работы (изучение чертежей, подготовка и уборка рабочего места и др.) необходимые для нормальной работы в течении смены. По сборникам ЕНиР определяется необходимое количество рабочих и требования к их квалификации, необходимые машины и механизмы.
Сборники делятся по видам работ и объектов. Отдельно взятый сборник рарделён на параграфы. Каждый параграф ЕНиР содержит:
- краткую характеристику применяемых машин;
- указания по применению норм;
- состав работы (перечень операций);
- состав звена рабочих по профессиям и разрядам;
- норму времени и расценку на единицу измерения данной продукции.
Графы 7 и 8 расчитываются по формуле:
, (2.3)
где Т, М – трудоёмкость; - норма затрачиваемого на производство работы времени;
- объём выполняемой работы.
Трудоемкость – количество рабочего времени необходимое для выполнения заданного объема работ. Измеряется трудоёмкость в человеко – часах (затраты труда рабочих) и в машино – часах (трудоёмкость машин).
Калькуляция трудозатрат приводится в таблице 2.5.1.
Таблица 2.5.1 – Калькуляция трудозатрат
Шифр обоснования | Наименование работ | Ед. измерения | Количество | Норма времени | Трудозатраты, ч-час | Машинозатраты, маш-час | |||
чел-час | маш-час | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||
Подготовительный период | |||||||||
§ Е2-1-5 § Е2-1-34 § Е2-1-36 | Устройство строительной площадки -срезка растительного слоя -отсыпка нижнего/ верхнего слоя -планировка | 1000 м² 100 м³ 1000 м² | 0,38 1,14/0,76 0,38 | 1,5 1,06 0,24 | 1,5 1,06 0,24 | 0,57 2,21/0,81 0,10 | 0,57 2,21/0,81 0,10 | ||
§ Е2-1-5 § Е2-1-34 | Устройство рабочей площадки -срезка растительного слоя -отсыпка нижнего/ верхнего слоя | 1000 м² 100 м³ | 0,06 0,18/0,12 | 1,5 1,06 | 1,5 1,06 | 0,10 0,20/0,13 | 0,10 0,20/0,13 | ||
§ Е2-1-9 | Устройство грунтовой перемычки | 100 м³ | 0,6 | 1,8 | 1,8 | 1,1 | 1,1 | ||
§ Е9-2-1 | Укладка временной металлической трубы на опоры | м | 75 | 0,31 | 0,31 | 23,25 | 23,25 | ||
Основной период | |||||||||
§ Е20-1-5 | Разборка бетона откосных стен и фундамента откосных стен | м³ | 15 | 4,9 | 4,9 | 73,5 | 73,5 | ||
§ Е4-3-11 | Цементация фундамента существующей трубы | м³ | 20,2 | 1,5 | 30,3 |
Продолжение таблицы 2.5.1
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
§ Е20-1-5 | Срубка лотка до проектных отметок | м³ | 4,6 | 4,9 | 4,9 | 22,54 | 22,54 |
§ Е4-3-9 § Е4-3-8 § Е4-3-11 | Устройство монолитного железобетонного лотка -устройство арматуры -установка опалубки -заливка бетоном | шт м² м³ | 6 8 2,0 | 2,5 0,5 1,5 | 15 4 3 | ||
§ Е2-1-11 | Разработка грунта в котловане | 100 м³ | 6,9 | 2,2 | 2,2 | 15,18 | 15,18 |
§ Е2-1-51 | Устройство и разборка креплений котлована | м² | 24 | 0,25 | 6 | ||
§ Е2-1-47 | Доработка котлована вручную | м³ | 1,5 | 3,4 | 5,1 | ||
§ Е4-3-172 | Устройство щебёночной подготовки под фундамент | 100 м² | 0,48 | 14,5 | 14,5 | 7,1 | 7,1 |
§ Е4-3-174 | Установка фундаментных блоков | шт | 4 | 0,51 0,17 | 0,17 | 2,04 0,68 | 0,68 |
§ Е4-3-179 | Установка звеньев трубы | шт | 10 | 2,4 0,6 | 0,6 | 24 6 | 6 |
§ Е4-3-176 | Установка откосных стенок | шт | 8 | 2,88 0,72 | 0,72 | 23,04 5,76 | 5,76 |
§ Е4-3-181 | Омоноличивание швов откосных стенок -установка и разборка опалубки -подача раствора | м | 4 | 0,24 0,15 | 0,96 0,6 |
Продолжение таблицы 2.5.1
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
§ Е4-3-182 | Заделка швов между звеньями -цементным раствором -паклей пропитанной битумом | м | 25 | 0,08 0,15 | 2 3,75 | ||
§ Е4-3-184 | Устройство обмазочной гидроизоляции | м² | 195,6 | 0,27 | 52,81 | ||
§ Е4-3-185 | Устройство оклеечной гидроизоляции | м² | 130 | 0,56 | 72,8 | ||
§ Е4-3-172 | Устройство подготовки под монолитный бетон лотка | 100 м² | 0,5 | 4,6 | 2,3 | ||
§ Е4-3-173 | Устройство монолитного бетонного лотка | м³ | 1,86 | 0,64 | 1,2 | ||
Работы по укреплению русла и откосов насыпи | |||||||
§ Е4-3-172 | Устройство щебёночной подготовки -под укрепление бермы -под укреплеие откосов насыпи -под укрепление русла | 100 м² | 0,09 0,07 0,56 | 14,5 | 14,5 | 1,3 1,0 8,12 | 1,3 1,0 8,12 |
§ Е4-3-173 | Укрепление бермы монолитным бетоном | м³ | 2,4 | 0,64 | 0,64 | 1,54 | 1,54 |
§ Е2-1-9 | Мощение откосов насыпи камнем | 100 м³ | 0,13 | 1,8 | 1,8 | 0,23 | 0,23 |
§ Е4-3-173 | Устройство монолитных упоров | м³ | 1,3 | 0,64 | 0,64 | 0,83 | 0,83 |
Продолжение таблицы 2.5.1
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
§ Е2-1-34 | Мощение русла камнем | 100 м³ | 0,39 | 1,06 | 1,06 | 0,41 | 0,41 |
§ Е2-1-13 | Расчистка и планировка русел | 100 м³ | 0,4 | 2,1 | 2,1 | 0,84 | 0,84 |
Устройство лестничного схода | |||||||
§ Е2-1-11 | Разработка грунта в котловане | 100 м³ | 0,06 | 2,2 | 2,2 | 0,13 | 0,13 |
§Е4-3-72 | Устройство щебёночной подготовки | 100 м² | 0,04 | 14,5 | 14,5 | 0,58 | 0,58 |
§ Е4-3-49 | Установка блоков опор лестничного схода | шт | 1 | 2 0,5 | 0,5 | 2 0,5 | 0,5 |
§ Е4-3-53 | Установка ступеней | шт | 24 | 0,45 0,15 | 0,15 | 10,8 3,6 | 3,6 |
§ Е4-3-54 | Устройство перильного ограждения | м | 6 | 0,49 0,24 | 2,94 1,44 | ||
§Е4-3-184 | Устройство обмазочной гидроизоляции | м² | 7,5 | 0,27 | 2,1 | ||
§ Е20-2-71 | Окраска перильного ограждения | 10 м | 0,6 | 4,1 | 2,46 | ||
§ Е2-1-34 | Обратная засыпка котлована лестничной опоры | 100 м³ | 0,05 | 0,38 | 0,38 | 0,02 | 0,02 |
§ Е2-1-34 | Обратная засыпка трубы | 100 м³ | 0,47 | 0,38 | 0,38 | 0,2 | 0,2 |
Окончание таблицы 2.5.1
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
§ Е2-1-34 | Обсыпка звеньев трубы | 100 м³ | 0,07 | 0,38 | 0,38 | 0,03 | 0,03 |
Заключительный период | |||||||
§ Е2-1-9 | Разборка грунтовой перемычки | 100 м³ | 0,6 | 1,8 | 1,8 | 1,1 | 1,1 |
Е9-2-1 | Разборка временной металлической трубы | м | 75 | 0,31 | 0,31 | 23,25 | 23,25 |
§ Е2-1-34 | Ликвидация строительной и рабочей площадки | 100 м³ | 1,14/0,76 | 1,06 | 1,06 | 2,21/0,81 | 2,21/0,81 |
§ Е2-1-5 | Рекультивация земель | 1000 м² | 0,85 | 1,5 | 1,5 | 1,28 | 1,28 |
После расчёта калькуляции трудозатрат подсчитывается продолжительность выполнения работ. Продолжительность ведения каждой работы рассчитывается по следующей формуле:
