Пикетаж восстановлен по оси I главного пути от оси ЖБМ ПК82345+53.10, согласно проверке продольного профиля ПЧ-2, выполненной институтом "Дальжелдорпроект" в 1993 году и закреплен белой краской на шейке левого рельса.

2 Проект производства работ

2.1Разбивка строительного процесса по периодам

Важно спланировать будущие работы на объекте и составить их в определённой последовательности так, чтобы одни работы не препятствовали ведению других. Все производимые работы можно разделить на четыре периода: подготовительный, основной, отделочные работы и заключительный.

Подготовительный период это начальный период строительства. Работы этого периода выполняются до начала строительства. В этот период осуществляется завоз рабочей техники и механизмов, организуются строительные площадки, возводятся временные бытовки для рабочих и склады для материалов и конструкций, устраивается временный отвод поверхностных вод, совершают выноску подземных коммуникаций.

Основной период это наиболее продолжительный период. В этот период выполняются все основные строительно – монтажные работы и возводится объект. Продолжительностью основного периода определяется общая продолжительность строительства.

Отделочные работы при реконструкции водопропускной трубы это работы по укреплению русла от размыва, мощению откосов насыпи, бетонирование бермы. Укрепление предотвращает разрушение грунтов в русле при паводковых и ливниевых стоках и является эффективным методом борьбы с эрозией. Откосы насыпи неодходимо укреплять для предупреждения разрушения под действием природных факторов и железнодорожных нагрузок.

В заключительный период ликвидируют последствия строительства. Демонтируются временные постройки, строительные площадки, производят рекультивацию земель, убирается временный водоотвод, вывозится техника и строительный мусор.

2.2 Перечень и последовательность работ

Работы подготовительного периода:

1) завоз рабочей техники

2) устройство строительной площадки №1

3) устройство строительной площадки №2

4) Устройство временного водоотвода

- устройство грунтовой перемычки

- укладка временной металлической водопропускной трубы (диаметр 325 мм, толщина стенки 5 мм) на металлические ножки из швеллеров №10

5) устройство временных опор под аутригеры крана ЕДК 300/5 с последующей разборкой

- разборка насыпи/ подсыпка

- полушпалки

Работы основного периода по реконструкции водопропускной трубы делятся на работы по ремонту существующей части трубы и работы по удлинению трубы.

За время эксплуатации бетон и изоляция трубы сильно износились. Исследование трубы выявили следующие дефекты:

- разрушение защитного слоя бетона;

- разрушение бетона лотка;

- откосные стенки отошли от портального звена;

- разрушение изоляции;

- разрушение деформационных швов.

Работы по ремонту существующей части трубы:

1) расчистка внутренней поверхности трубы

2) срубка существующих откосных стенок и фундамента откосных стенок до проектных отметок

3) цементация фундамента существующей трубы

4) срубка лотка до проектных отметок

5) устройство монолитного железобетонного лотка по всей длине существующей трубы

6) срубка ослабленного бетона стенок и свода трубы

7) восстановление защитного слоя

8) ремонт деформационных швов

Работы по удлинению трубы:

1) разработка котлована

2) монтаж фундаментных блоков

3) омоноличивание смонтированных блоков фундамента трубы

4) монтаж звеньев и откосных стенок трубы

5) устройство гидроизоляции трубы

6) обратная засыпка котлована и звеньев трубы

7) устройство монолитного лотка у входного и выходного оголовка

Отделочные работы:

1) срезка и планировка русел

2) укрепление откосов насыпи и русла каменной наброской

3) устройство лестничного схода с насыпи со стороны выходного оголовка

Работы заключительного периода:

1) разборка грунтовой перемычки и временной водопропускной трубы

2) ликвидация строительной и рабочей площадок

3) рекультивация занимаемой площади

4) вывоз строительного мусора и рабочей техники.

2.3 Ведомость объёмов работ

После того как определена последовательность работ рассчитываются объёмы всех выполняемых работ. Подсчёт объёмов работ является первой ступенью для расчета сметной стоимости строительства. От того с какой точностью определены объёмы работ зависит точность расчета сметной документации.

Подсчёт объёмов работ условно поделен на расчёт объёмов земляных работ и расчёт объёмов по материалам.

Расчёт объёмов земляных работ.

Необходимо рассчитать объёмы земляных работ по устройству строительной и рабочей площадок, а также объёмы на разработку котлованов.

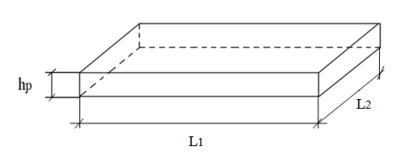

Расчёт строительной площадки. Для устройства строительной площадки необходимо срезать растительный слой для его сохранения и будущей рекультивации занимаемой площади, затем отсыпать дренирующим грунтом площадку и спланировать её. Для расчета представим эскизную схему строительной и рабочей площадок на рисунке 2.3.1.

Рисунок 2.3.1 – Эскизная схема строительной площадки

Формула для расчета объёма срезки и отсыпки строительной и рабочей площадки выглядит так:

, (2.1)

где - объём срезки,м³; - объём отсыпки дренирующим грунтом, м³; - толщина растительного слоя, принимаемая 0,20м; и -длина и ширина площадки, м.

Отсыпка строительной площадки производится на толщину срезки растительного слоя.

Теперь рассчитаем объёмы грунта, вынимаемого при разработки котлована. Необходимо разработать два котлована под фундамент удлиняемых частей трубы: со стороны входного и выходного оголовков.

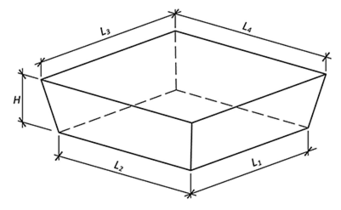

Эскизная схема котлована приведена на рисунке 2.3.2.

Рисунок 2.3.1 – Эскизная схема котлована

Формула для расчета объёма разрабатываемого и вынимаемого грунта из котлована:

, (2.2)

где - объём грунта, вынимаемого из котлована, м³;H-глубина котлована, м; -длина и ширина котлована по дну, м; - длина и ширина котлована по верху, м.

Объёмы на материалы удлинения трубы принимаются по типовому проекту серии 3.501.1-177.93 выпуск 0-3 «Трубы для автомобильных и железных дорог в особо суровых климатических условиях», по которому была принята конструкция удлинения трубы. Объёмы подбираются по отверстию трубы.

Объёмы работ по устройству лестничного схода принимаются по типовому проекту серии 3.501-96 «Дополнительные устройства под железную дорогу нормальной колеи. Часть 1»[3].

Типовые проекты служат для удобства проектирования. Это комплекс документов, содержащий информацию о конструкции искусственного сооружения, затратах материалов, испытаниях. Также типовые проекты содержат чертежы сооружения. В типовых проектах указывается объём на единицу материала, например звено трубы, откосную стенку. Таким образом, подбирая по типу конструкции объём на единицу, умножаем его на количество используемых единиц и находим общий объём.

Объёмы по всем работам сводятся в табличную форму.

Таблица 2.3 – Ведомость объёмов работ

Наименование работ	Материал	Ед. изм.	Количество
1	2	3	4
Подготовительный период
Устройство строительной площадки: - срезка растительного слоя h=0,20м - отсыпка нижнего/ верхнего слоя h=0,20м - планировка	площадь/ объём срезки дренирующий грунт/ щебень площадь планировки	м²/м³ м³/м³ м²	380/76 114/76 380
Устройство рабочей площадки: - срезка растительного слоя h=0,20м - отсыпка нижнего/ верхнего слоя h=0,20м - планировка	площадь/ объём срезки дренирующий грунт/ щебень площадь планировки	м²/м³ м³/м³ м²	60/12 18/12 60
Устройство грунтовой перемычки	грунт с содержанием глинястых частиц не более 20%	м³	60
Укладка временной металлической водопропускной трубы: - укладка металлических ножек из швеллеров №10 -укладка металлической трубы диаметром 325 мм	металл металл	шт/кг п.м./кг	19/197,8 75/2959,5
Устройство временных опор под аутригеры крана ЕДК 300/5 с последующей разборкой (объём на стоянки №1,2,3) - разборка насыпи/ подсыпка - полушпалки	грунт насыпи/ щебень лесоматериал	м³/м³ м³	42/195 90/5,5
Работы по ремонту трубы
Разборка бетона откосных стен и фундамента откосных стен	бетон	м³	15,0
Цементация фундамента существующей трубы	бурение скважин (50 мм) цементный раствор	шт/п.м. м³	26/40,2 20,2
Срубка лотка до проектных отметок	бетон	м³	4,6
Устройство монолитного железобетонного лотка	арматура А400 бетон B30F300W8	кг м³	230,5 2,0

Продолжение таблицы 2.3

Продолжение таблицы 2.3

Окончание таблицы 2.3

В дальнейшем с помощью объёмов работ рассчитывается калькуляция трудозатрат по всем необходимым работам и продольжительность строительства всего объекта.
