Расчет приведен в приложении Б и выполнен в следующей последовательности [1]:
- строятся линии влияния опорной реакции для рассчитываемой опоры;
- определяются постоянные нагрузки в расчетном сечении (подошва насадки):
а) от собственного веса пролетов и конструкций опоры;
б) от веса грунта на уступах фундамента;
в) боковые давления от собственного веса грунта со стороны насыпи и со стороны пролета.
- определяются расчетные и суммарные постоянные нагрузки;
- по линиям влияния опорных реакций вычисляются временные вертикальные нагрузки от схемы загружения пролетов:
а) нагрузка К и СК располагается на пролете и устое.;
б) для длины загружения больше 80м - аналогично схеме «а», но другая комбинация нагрузок К и СК на участках линии влияния;
в) нагрузка К и СК расположена на пролете и призме обрушения;
г) для длины загружения больше 80м - аналогично схеме «В», но другая комбинация нагрузок К и СК на участках линии влияния.
- для схем загружения а) – г) определяются сопутствующие нагрузки:
а) поперечные удары;
б) тормозная нагрузка;
- определяются ветровые нагрузки на пролет и опору вдоль и поперек оси моста;
- рассчитываются сейсмические нагрузки вдоль и поперек моста;
- согласно приложения 2 [1] вычисляются сочетания нагрузок.
Сочетания группируются по следующим типам :
Тип 0 - основные (только от постоянных, временных вертикальных и сопутствующих им нагрузок);
Тип 3 - сейсмика (сочетания, содержащие сейсмические нагрузки);
Тип 4 - нормативные (сочетания типа 0 от нормативных нагрузок).
- производится расчет фундамента из свай и столбов:
а) рассчитываются усилия в сваях и определяются экстремальные усилия;
б) производятся проверки свайного фундамента по грунту
Результаты расчета.
Результаты расчета приведены в приложении Б.
Для дальнейшего расчета армирования свай, необходимо знать экстремальные усилия в сваях, которые приведены в приложении Б и таблицах 3.6 и 3.7.
Таблица 3.6- Экстремальные усилия для расчета армирования свай в опоре 0
| Критерий | Qx, тс | Qy, тс | N, тс | e, м | N нагрузки | N сваи | Глубина* | Постоянные нагрузки | |
| N, тс | е, м | ||||||||
| От расчетных нагрузок (на прочность и устойчивость) | |||||||||
| max N | -0,9 | -0,1 | 231,5 | 0,611 | 1 | 2 | 4,20 | 100,5 | 0,8546 |
| min N | -19,5 | 0,6 | 44,9 | 5,817 | 10 | 3 | 2,80 | 35,0 | 2,1060 |
| max e | -19,5 | 0,6 | 44,9 | 5,817 | 10 | 3 | 2,80 | 41,7 | 1,8106 |
| От сочетаний, включающих сейсмические нагрузки | |||||||||
| max N | -1,8 | 0,8 | 228,3 | 0,972 | 4 | 2 | 4,20 | 100,5 | 0,8546 |
| min N | -29,0 | 0,0 | -1,6 | 21,504 | 1 | 3 | -2,95 | 12,2 | 2,5654 |
| max e | -19,6 | 10,3 | -1,1 | 29,947 | 2 | 3 | -2,95 | 13,7 | 2,1450 |
| От нормативных нагрузок (на трещиностойкость) | |||||||||
| max N | 0,1 | -0,1 | 195,2 | 0,544 | 1 | 2 | 4,20 | 86,3 | 0,6882 |
| min N | -3,2 | 0,0 | 48,1 | 1,254 | 7 | 3 | 4,20 | 54,7 | 1,0859 |
| max e | -14,6 | 0,5 | 51,1 | 4,148 | 6 | 3 | 2,80 | 48,5 | 1,0583 |
Таблица 3.7-Экстремальные усилия для расчета армирования свай в опоре 3
| Критерий | Qx, тс | Qy, тс | N, тс | e, м | N нагрузки | N сваи | Глубина* | Постоянные нагрузки | |
| N, тс | е, м | ||||||||
| От расчетных нагрузок (на прочность и устойчивость) | |||||||||
| max N | -2,3 | 8,9 | 721,9 | 0,443 | 5 | 5 | 4,55 | 230,0 | 0,0000 |
| min N | 4,5 | -7,0 | -110,8 | 2,952 | 10 | 4 | 6,15 | 192,2 | 0,0000 |
| max e | 7,2 | -22,7 | -2,0 | 140,698 | 5 | 4 | 8,20 | 217,8 | 0,0105 |
| От сочетаний, включающих сейсмические нагрузки | |||||||||
| max N | 2,2 | 0,6 | 450,8 | 0,266 | 4 | 5 | 6,15 | 237,8 | 0,0000 |
| min N | 0,0 | 2,0 | 104,2 | 0,708 | 2 | 4 | 6,15 | 192,2 | 0,0000 |
| max e | -4,2 | 0,0 | 173,0 | 1,057 | 7 | 2 | 4,55 | 198,3 | 0,0167 |
| От нормативных нагрузок (на трещиностойкость) | |||||||||
| max N | -2,1 | 6,3 | 583,5 | 0,402 | 3 | 5 | 4,55 | 207,9 | 0,0000 |
| min N | -0,8 | 6,3 | -1,0 | 245,374 | 6 | 4 | 4,55 | 207,9 | 0,0000 |
| max e | -0,8 | 6,3 | -1,0 | 245,374 | 6 | 4 | 4,55 | 207,9 | 0,0000 |
Конструирование и армирование элементов опор приведено на листах 3,4.
3.3 Подбор армирования столбов опоры
Расчет столбов опор на армирование произведен в программе «Beton.exe».
С помощью данной программы было подобрано количество и диаметр арматуры буронабивных столбов опор.
Произведен расчет по:
- прочности;
- кстойчивости;
- трещиноватости.
3.3.1 Подбор армирования столба береговой опоры
Для армирования столба береговой опоры было принято 24 стержня арматуры диаметром 20 мм исходные данные для расчета приведены на рисунке 3.3, результат расчета армирования столба приведен на рисунке 3.4.

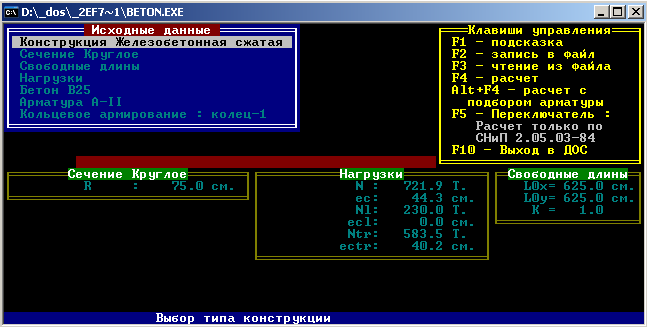

Рисунок 3.3 – Исходные данные для армирования столба береговой опоры

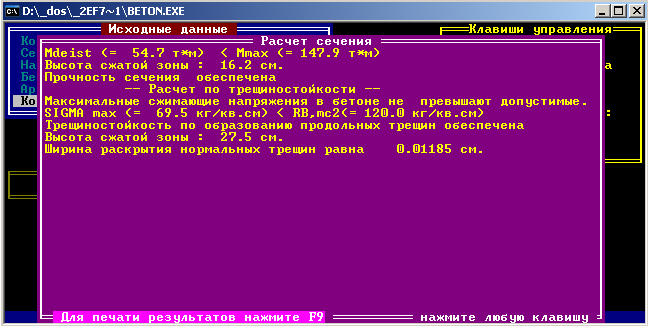

Рисунок 3.4 – Результат расчета армирования столба береговой опоры
3.3.2 Подбор армирования столба промежуточной опоры
Для армирования столба береговой опоры было принято 28 стержней арматуры диаметром 30 мм исходные данные для расчета приведены на рисунке 3.5, результат расчета армирования столба приведен на рисунке 3.6.

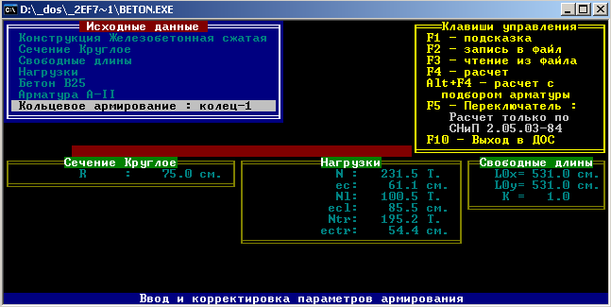

Рисунок 3.5 – Исходные данные для армирования столба промежуточной опоры

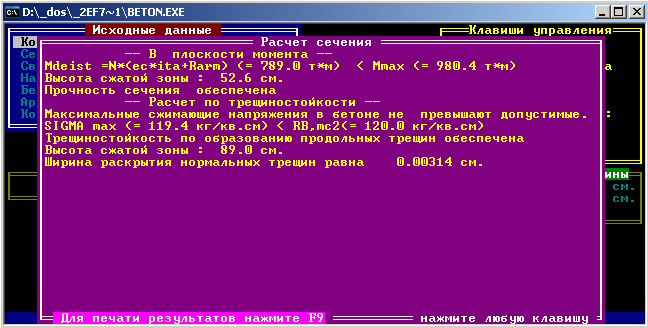

Рисунок 3.6 – Результат расчета армирования столба промежуточной опоры
Конструирование и армирование столбов опор приведено на листах 5, 6.
4 ТЕХНОЛОГИЯ РАБОТ ПРИ СТРОИТЕЛЬСТВЕ МОСТА
4.1 Проект производства работ по сооружению береговой опоры
