Пояснительная Записка 2016 (1052366), страница 26
Текст из файла (страница 26)
-обороты вращателя (об\мин) - 7~26
-скорость обратного вращения для сброса грунта (об\мин) - 140
-максимальная сила выдёргивания (kN) - 200
-угол наклона налево-направо мачты ( °) - ±6
-угол наклона вперёд мачты ( °) - 5
-угол наклона назад мачты ( °) - 15
-общая длина шасси (мм) - 5740
-макс. глубина бурения (м) - 60(68)
-макс. диаметр бурения (мм) - 2000(2300)
-ширина гусеницы (мм) - 800
-ширина оборудования при состоянии работы (мм) - 4300
-ширина оборудования при состоянии транспортировки (мм) - 3000
-высота оборудования при состоянии транспортировки (мм) - 3393
-общий вес в рабочем состоянии ( т. ) - 65

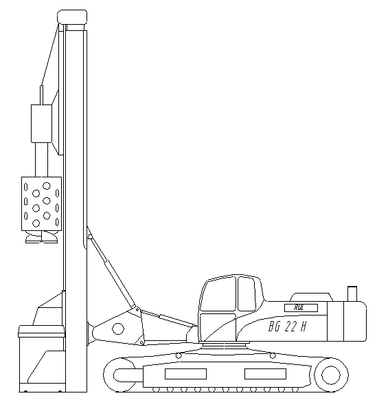

BAUER BG - 22H
Технические характеристики КамАЗ-65115
| Наименование | Ед.изм. | Значение |
| 1.Грузоподъемность | т | 15 |
| 2.Собственная масса | т | 13,5 |
| 3.Полная длина | м | 7,2 |
| 4.Ширина | м | 2,7 |
| 5.Высота | м | 3,2 |
| 6.Погрузочная высота | м | 2,3 |
| 7.Мощность двигателя | л.с. | 320 |
| 8.Объем кузова | м3 | 10 |
| 9.Радиус разворота | м | 9,5 |

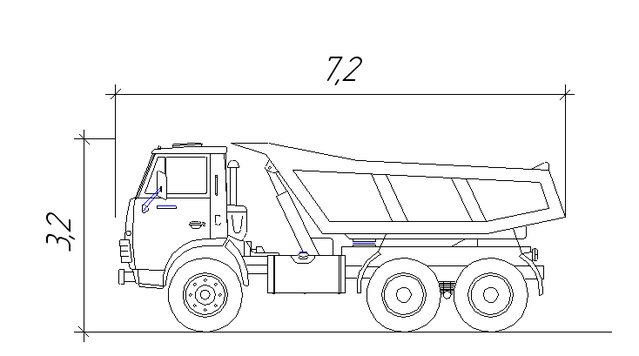

КамАЗ-65115

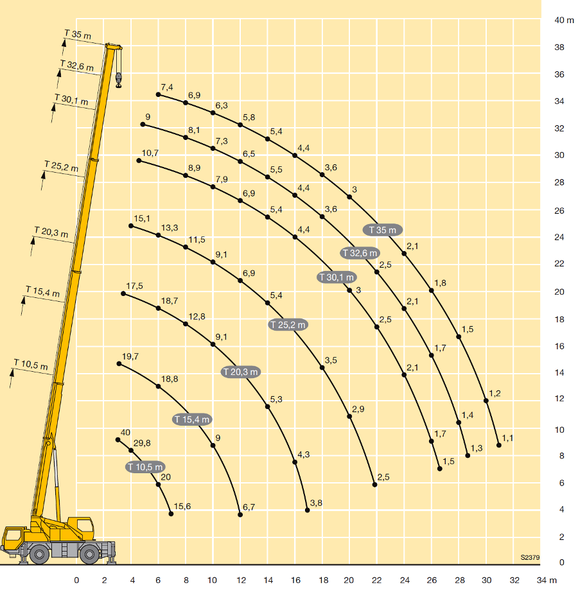

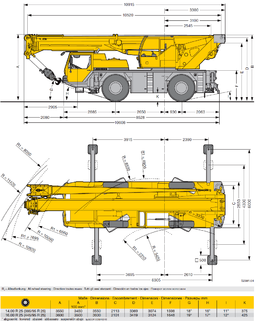

Технические характеристики крана LIBHERR LTM 1040

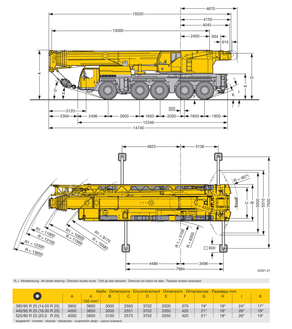

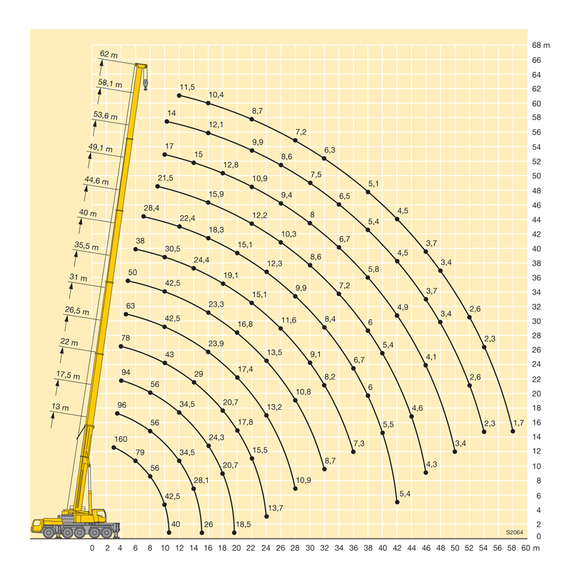

Технические характеристики крана LIBHERR LTM 1160
ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ
Лист 1. Варианты моста 1, 2, 3. Фасад. Разрезы.
Лист 2. Варианты моста 4, 5. Фасад. Разрезы. Технико-экономические показатели вариантов.
Лист 3. Конструирование и армирование элементов береговой опоры.
Лист 4. Конструирование и армирование элементов промежуточной опоры.
Лист 5. Конструирование и армирование насадки и столбов береговой опоры.
Лист 6. Конструирование и армирование ростверка и столбов промежуточной опоры.
Лист 7. Технология производства работ по сооружению береговой опоры.
Лист 8. Технология производства работ по сооружению промежуточной опоры.
Лист 9. Технология производства работ по монтажу балочного пролетного строения.
Лист 10. Технология производства работ по монтажу пролетных строений со сквозными фермами.
Лист 11. Генеральный план строительной площадки.
Лист 12. Сетевой график строительства моста.
