ВВЕДЕНИЕ

Кипарисовский тоннель, эксплуатирующийся на Дальневосточной железной дороге, был построен в 1912-1916 годах. Тоннель 2-х путный обделка подковообразного очертания, выполнена из камня - бутовая кладка на цементном растворе. Основными недостатками тоннеля являются его негабаритность, так как тоннель был запроектирован и построен под габарит 1893 года, а также многочисленные дефекты, накопившиеся в обделке за длительный период эксплуатации - пустошовка, трещины, выпучивание камней и др. Всё это вызвало необходимость разработки проекта его реконструкции.

При этом, принятая в настоящее время схема реконструкции тоннелей постройки 1900 г.г., можно охарактеризовать следующим образом:

а) реконструкция выполняется в 2-а этапа;

б) на первом этапе, рядом с существующим тоннелем, на расстоянии 20-30 метров от него, сооружается "новый" однопутный тоннель под габарит "С". Этот тоннель в районе станции Кипарисово построен и сдан в эксплуатацию. Движение поездов осуществляется по вновь построенному тоннелю;

в) на втором этапе существующий 2-х путный тоннель переустраивается в 1-но путный с возведением внутри него усилением тоннельной обделки из монолитного бетона или железобетона. Габарит приближения строения "С";

г) после завершения работ по реконструкции в полном объёме движение поездов осуществляется по 2-м однопутным тоннелям, соответственно чётного и нечётного направлений.

1. КРАТКАЯ ХАРАКТЕРИСТИКА МЕСТНЫХ УСЛОВИЙ РАЙОНА РАСПОЛОЖЕНИЯ ТОННЕЛЯ

1. Климатические условия района проектирования

Согласно СП [1] климатические данные были взяты с ближайшей метеостанции, расположенной в г. Владивосток.

-температура наиболее теплого месяца: Август +20⁰С

-температура наиболее холодного месяца: Январь -14.4⁰С

-температура наиболее холодной пятидневки составляет: -25⁰С

- продолжительность зимнего периода: 132 сут.

-продолжительность летнего периода: 88сут

-величина снежного покрова составляет: 20см

Наименьшее количество осадков выпадает в январе и составляет в среднем 13.0 мм., а наибольшее в августе (154.0 мм.). Самым сухим месяцем в Владивостоке является февраль, влажность в среднем составляет 58 %, а самый влажный - июль (90 %). В среднем за год в Владивостоке выпадает около 830.0 мм. осадков.

Нормативная глубина сезонного промерзания приведена согласно климатической характеристике района и составляет 151 см, для различны грунтов она составляет: глубина промерзания для суглинков и глин, м = 1,3м
Глубина промерзания для супесей, песков мелких и пылеватых, м = 1,6м
Глубина промерзания для песков гравелистых, крупных и средней крупности, м = 1,8м Глубина промерзания для крупнообломочных грунтов -м = 2,0м

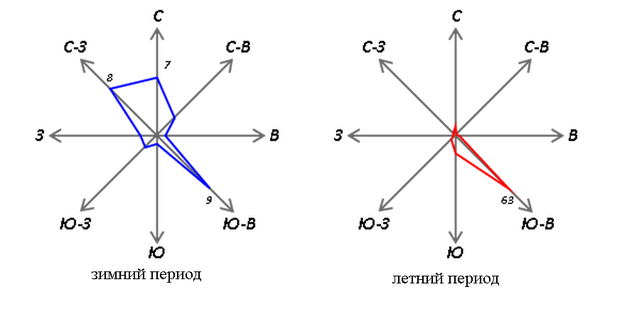

Направление и повторяемость ветра в районе расположения тоннеля представлены розами ветров в зимний и летний периоды на рисунке 1.

Рис. 1. – Розы ветров в зимний и летний периоды

Все климатические данные сведены в таблицу 1.

Таблица 1.1.

Вывод: Исходя из полученных характеристик местности и климатических условий расположения тоннеля мы можем охарактеризовать район расположения тоннеля как район с умеренными климатическими условиями.

2. КРАТКАЯ ХАРАКТЕРИСТИКА ПУТИ СООБЩЕНИЯ

Тоннель расположен на Дальневосточной железной дороге.

Перегон Кипарисово - Раздольное. Западный портал расположен на 9235 ПК 8+32 Восточный портал на 9235 ПК 7+84. Тоннель имеет длину 952метра и имеет практически односкатный уклон по всей длине.

Западный портал располагается в кривой радиусом 500м и длиной 68 метров, восточный портал располагается в кривой радиусом 610м и длиной 100метров, между ними тоннеле прямой участок пути.

Расположенная в тоннеле железнодорожная магистраль относится к участку Транссиба. Тип тяги - электрическая. Путь устроен на балласте, рельс (Р65), на деревянных шпалах.

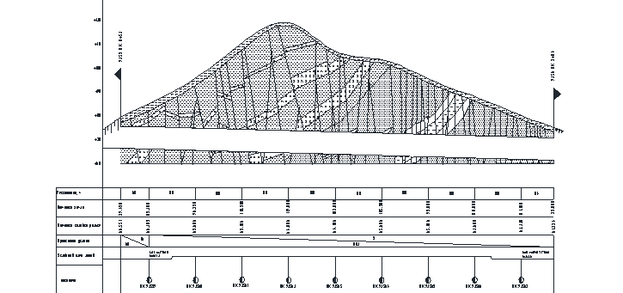

План и профиль тоннеля представлены на рисунке 1.1

Рис. 2.1. – Профиль тоннеля

2.1. Краткая характеристика условий эксплуатации тоннеля

Кипарисовский тоннель, эксплуатирующийся на Дальневосточной железной дороге, был построен в 1912-1916 годах. Тоннель 2-х путный под габарит проезда 1893года.

Конструкция тоннельной обделки подковообразного очертания выполнена из камня - бутовая кладка на цементном растворе и представлена четырьмя типами.

Конструкция тоннельных обделок представлены на рисунках 2.1 - 2.4.

Основные параметры бутовой кладки:

- удельный вес: γ=2 т/м³

- модуль упругости кладки Е=3·10⁵кН/м²

- расчетная прочность на сжатие R=250т/м²

В породах с крепостью 5 и 6 используется тоннельная обделка тип Б, в кривых и на порталах используется тоннельная обделка тип А, в породах с крепостью 2.5 используется тоннельная обделка с обратным сводом тип В1, в породах с крепостью 4 используется тоннельная обделка тип В.

Горный массив сложен преимущественно песчаниками, трещиноватыми и сильно трещиноватыми с коэффициентами крепости по М. М. Протодьяконову f = 6 и f = 5 соответственно.

В горном массиве также встречаются отдельные пласты конгломератов осадочных пород, а также алевролитов низкой прочности с коэффициентами крепости по М. М. Протодьяконову f = 3.5 - 4 и f = 2.5 соответственно.

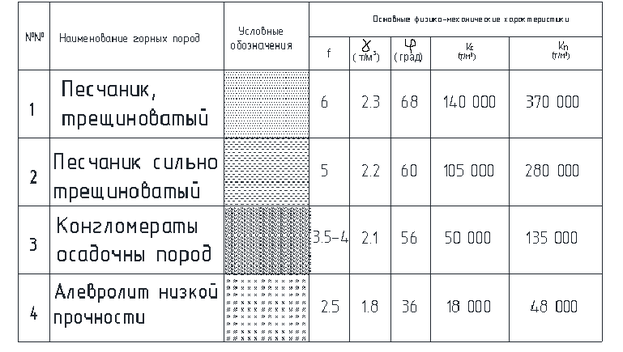

Физико-механические характеристики и упругие свойства этих пород изложены в таблице 2.

Согласно данных гидрогеологических исследований, подземные воды в зоне тоннеля отсутствуют.

Сейсмичность района строительства составляет не более 6 баллов.

Таблица 2

Примечание: f - коэффициент крепости по М. М. Протодьяконову; γ - удельный вес породы; φ - угол внутреннего трения; К_с - коэффициент упругого отпора за стеной; K_n - коэффициент упругого отпора под подошвой обделки.

2.2. Оценка технического состояния тоннеля "К"

Для целей оценки технического состояния тоннельной обделки существующего тоннеля было выполнено ее обследование.

При обследовании были зафиксированы и измерены неисправности тоннельной обделки. По материалам обследования были составлены: дефектная ведомость, которая представлена в таблице 3, карта наличия дефектов.

Собственно обследования тоннельной обделки включали в себя:

- разбивку обделки по длине на отдельные кольца с «привязкой» к существующей разметке;

- визуальный осмотр конструкции на всем протяжении тоннеля;

- фиксирование обнаруженных неисправностей (дефектов и деформаций) с их измерениями и «привязкой» к соответствующему положению по кольцам и элементам кольца – свод и стены;

- обследование камер, ниш, дренажных штолен, ходков и фурнелей – по мере возможности, так как в большинстве этих обустройств, сопутствующих тоннелю, наблюдается разрушение бетонной обделки и вывалы породы на участках большой протяженности;

- экскизирование и фотографирование обнаруженных неисправностей в обделке.

По материалам выполненных натурных обследований составлены следующие документы:

- дефектная ведомость;

- карточка (развертка обделки) с указанием неисправностей);
