расчет рабочего колеса
центробежного турбокомпрессора

Выполнен тестовый расчет рабочего колеса центробежного турбокомпрессора на действие центробежных сил. Полная 3D модель показана на рис. 1.

Моделирование проводилось в пакете ANSYS. С учетом циклической симметрии рассмотрен базовый сектор с углом (360/19). При моделировании использовались трехмерные квадратичные тетраэдральные элементы SOLID187. 3D модель и конечно-элементная сетка базового сектора приведены на рис. 2.

Расчет является тестовым и представленная сетка достаточно грубой. Модель содержит 157920 узлов и 95006 элементов.

Исходные данные для расчета: плотность материала – 7,85 г/см³, модуль упругости – 2 10¹¹ Па, частота вращения – 17000 мин^-1.

Распределение напряжений в покрывающем и основном дисках, полученное в результате расчета, представлено на рис. 3, 4.

Эпюры соответствующих напряжений приведены на рис. 5, 6. На рис. 7 показано изменение посадочного диаметра ступицы вала, флуктуации перемещений на рисунке вызваны грубостью сетки.

Рис. 1. Модель рабочего колеса

Рис. 2. Модель базового сектора

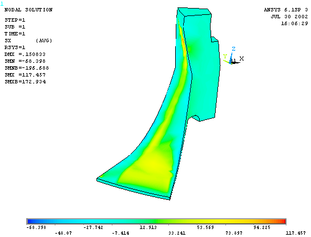

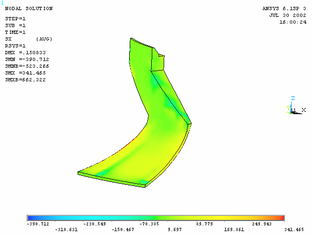

Рис. 3. Распределение напряжений а) радиальных;

б) окружных на внешней поверхности покрывающего диска

а)

б)

а)

б)

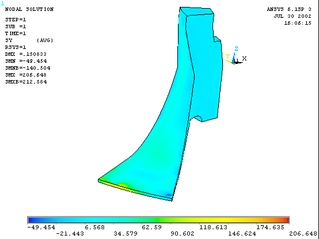

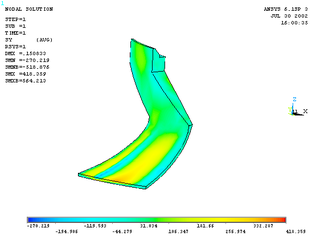

Рис. 4. Распределение напряжений а) радиальных;
