выбрать: Elements By Attributes Elem type num ввести число 2 в поле Min,Max,Inc активировать флажок Unselect OK
Чтобы не загромождать экран, отключим отрисовку элементных систем координат:
Utility Menu PlotCtrls Symbols…
сбросить флажок: Element coordinate sys = Off OK
5. Задание граничных условий и выполнение расчета
Вход в решатель /SOLUTION и задание опций анализа:
Main Menu Solution -Analysis Type- Analysis Options…
в поле Temperature difference ввести разницу между абсолютным нулем и используемой шкалой Цельсия: TOFFST = 273 OK
Задание начальной температуры 100 C для первой итерации:
Main Menu Solution -Loads- Apply -Thermal- Temperature Uniform Temp…
в поле Uniform temperature ввести величину 100 OK
Задание постоянного тепловыделения 106 Вт/м3 на нагревательном элементе:
Main Menu Solution -Loads- Apply -Thermal- Heat Generat On Areas
мышкой указать на обе четвертинки круга в центре OK
в поле Load HGEN value ввести величину 1e6 OK
Задание конвективной нагрузки от среды с температурой 10 C и температурно-зависимым коэффициентом теплоотдачи:
Main Menu Solution -Loads- Apply -Thermal- Convection On Lines
мышкой указать на 4 линии, образующие наружную поверхность кожуха (оба торца и стенку) OK
в поле Film coefficient ввести величину -1 (знак «минус» перед цифрой «1» предписывает программе
брать значение коэффициента теплоотдачи из линейки свойств материала № 1)
в поле Bulk temperature ввести величину 10 OK
Запуск на счет:
Main Menu Solution -Solve- Current LS
просмотрите информацию в окне /STAT и закройте его OK
Программа может выдать несколько предупреждений – закройте их.
Закройте окно с сообщением о получении решения: Solution is done! Close
6. Просмотр результатов (постпроцессинг)
Вход в постпроцессор общего назначения /POST1 и считывание последнего шага решения:
Main Menu General Postproc -Read Results- Last Set
Отрисовка результатов:

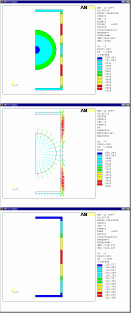

Main Menu General Postproc Plot Results
для контурного отображения температуры, компонентов теплового потока или температурного градиента пользуйтесь командой:
-Contour Plot- Nodal Solu… выберите необходимый параметр OK
для векторного отображения теплового потока или температурного градиента пользуйтесь командой:
-Vector Plot- Predefined… выберите необходимый параметр OK
Для более детального просмотра температурного поля только на кожухе используйте операцию активации:
Utility Menu Select Entities…
выбрать: Elements By Num/Pick OK
в окне Select Elements переключите способ на Box мышкой укажите нужные элементы OK
Для приближения отдельных участков используйте «резиновое окно»:
Utility Menu PlotCtrls Pan, Zoom, Rotate…
7. Выход из программы
Для выхода из программы используйте команду:
Utility Menu File Exit…
выход без сохранения базы данных: Quit – No Save! OK
выход с сохранением полной базы данных: Save Everything OK
