M_M: General Postproc Path OperationsPlot Path Items
23. 7. Выбрать VELOCITY
23. 8. OK
ЗАДАНИЕ

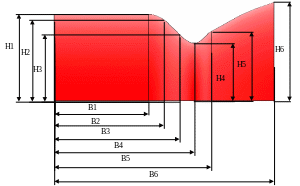

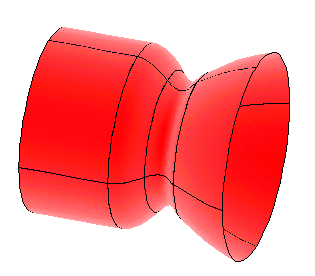

Решить задачу турбулентного адиабатического течения воздуха в осесимметричном сопле (см. рис.). Задано падение давления на выходе из сопла. Использовать сегментированные сплайны, регулярное разбиение на элементы, конкатенацию линий.
| Вар. | H1 | H2 | H3 | H4 | H5 | H6 | B1 | B2 | B3 | B4 | B5 | B6 | P1-P2 |
| 1 | 30 | 28 | 23 | 20 | 24 | 35 | 30 | 35 | 40 | 45 | 50 | 70 | 5 |
| 2 | 25 | 22 | 20 | 18 | 23 | 35 | 30 | 35 | 45 | 50 | 60 | 80 | 6 |
| 3 | 20 | 18 | 15 | 12 | 18 | 30 | 30 | 40 | 45 | 50 | 55 | 75 | 7 |
| 4 | 25 | 23 | 21 | 19 | 22 | 33 | 28 | 40 | 45 | 55 | 60 | 85 | 8 |
| 5 | 24 | 20 | 18 | 15 | 20 | 25 | 35 | 45 | 50 | 55 | 65 | 85 | 9 |
Размеры заданы в см, давление – в Па.
3
Пермский государственный технический университет. Кафедра Вычислительной математики и механики.Сметанников Олег Юрьевич. E-Mail: truf&icmm.ru
