Расчет резонансной частоты пьезоэлемента,
совершающего изгибные колебания
| Наименования продуктов ANSYS, в которых данный пример может быть выполнен |
| Автор: Пергун Игорь, аспирант, Омский ГТУ, Радиотехнический факультет, кафедра КПРА Тел. (3812) 65-30-26, e-mail sha@omgtu.omsk.su |
| Дисциплина | Пьезоэлектричество | |
| Тип анализа | Модальный анализ | |
| Демонстрируются | Табличное задание свойств материала, работа с системой координат элемента | |
Примечание: в силу симметрии модели в задаче рассматривается решение половинчатой модели.
Постановка задачи:
Определить значения частот резонанса и антирезонанса кварцевого бруска со срезом ZY и размерами 48.74.384.1 мм, совершающего колебания изгиба основного тона. Решение задачи проводится с целью сравнения результатов моделирования с результатами аналитического расчета [1], а также для изучения методики решения задач подобного типа. При решении используется элемент связанных полей SOLID5.
Пошаговое описание решения
1
. Построение геометрической моделиВследствие симметрии задачи рассматриваем построение половины реальной модели. Плоскость симметрии – 0YZ. Для построения используется геометрический примитив параллелепипед:
Main Menu>Preprocessor>Modeling>Create>
Volumes>Block>By Dimensions

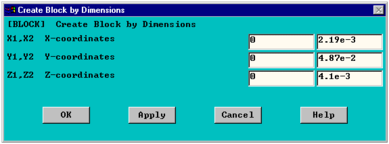

Введите данные, как показано на рисунке.
Ok.
2. Выбор типа конечного элемента
Для пьезоэлектрических расчетов используется элемент связанных полей SOLID5:
Main Menu>Preprocessor>Element Type>Add/Edit/Delete>Add
Выберите номер материала 1 и из раздела Coupled Field элемент Scalar Brick 5 Ok.
3. Задание свойств материала
Введите значение плотности материала и диэлектрических постоянных:
Main Menu>Preprocessor>Material Props>Ortotropic
Для материала 1 введите следующие значения:
-
DENS = 2650
-
PERX = 3.997E-11
-
PERY = 3.997E-11
-
PERZ = 4.103E-11
Ok.
Матрицу модулей упругости [D] и матрицу пьезоэлектрических констант [E] введите табличным способом.
Исходные данные:
| D | 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 8.6E10 | 4.850E9 | 1.04E10 | -1.825E10 | ||
| 2 | 8.6E10 | 1.04E10 | 1.825E10 | |||
| 3 | 1.07E11 | |||||
| 4 | 5.87E10 | |||||
| 5 | 5.87E10 | -1.825E10 | ||||
| 6 | 4.06E10 |
E | 1 | 2 |
| 1 | 0.171 | |
| 2 | -0.171 | |
| 3 | ||
| 4 | 0.0403 | |
| 5 | -0.0403 | |
| 6 | -0.171 |
Main Menu>Preprocessor>Material Props>Data Tables>Define/Activate
Выберите тип таблицы – Anisotropic ANEL, номер материала – 1.
Ok.
Введите значения модулей упругости [D]:
Main Menu>Preprocessor>Material Props>Data Tables>Edit Active
Заполните первый столбец согласно индексации таблицы.
Д
ля перемещения по таблице используйте стрелочный указатель
После заполнения таблицы выполните:
File>Apply/Quit
В
ведите матрицу пьезоэлектрических постоянных: M
ain Menu>Preprocessor>Material Props>
Data Tables>Define/Activate
Выберите тип таблицы – Piezoelect PIEZ, номер
материала – 1.
Main Menu>Preprocessor>Material Props>
Data Tables>Edit Active
После заполнения таблицы выполните:
File>Apply/Quit
4. Покрытие геометрической модели сеткой конечных элементов
Для ускорения процесса счета используется грубое разбиение. Отобразим линии:
Utility Menu>Plot>Lines
Utility Menu>Plot Ctrls>Pan, Zoom,Rotate нажать кнопку ISO.
У
кажите количество конечных элементов по каждой линии:Main Menu>Preprocessor>Meshing>Shape&Size>Lines>Picked Lines
Укажите линии, параллельные оси Y
Ok
В появившемся меню введите следующие значения параметров:
-
параметр NDIV: 10;
-
параметр SPACE: 1.
Apply.
Укажите линии, параллельные оси Z
Ok
В появившемся меню введите следующие значения параметров:
-
параметр NDIV: 5;
-
параметр SPACE: 1.
Apply.
Укажите линии параллельные оси X
Ok
В появившемся меню введите следующие значения параметров:
-
параметр NDIV: 3;
-
параметр SPACE: 1.
Ok.
Покройте модель сеткой конечных элементов:
Main Menu>Preprocessor>Meshing>Mesh>Volumes>Free
Укажите объем, затем нажмите Ok.
5. Задание граничных условий и нагрузок
Задайте симметричные граничные условия. Для этого:
-
о
тобразите поверхности Utility Menu>Plot>Areas;
-
выберите изометрический вид Utility Menu>Plot Ctrls>Pan,Zoom,
Rotate нажать кнопку ISO.
-
задайте граничные условия Main Menu>Solution>Loads>Apply>
Structural>Displasement> Symmetry B.C.>On Areas,
на запрос укажите поверхность в плоскости 0YZ.
Ok.
6. Задание параметров расчета
Выберите тип анализа (модальный):
Main Menu>Solution>New AnalysisModalOk.
Задайте опции анализа (метод расчета редуцированный, количество извлекаемых частот 10):
Main Menu>Solution>Analysis Options, введите параметры:
-
MODOPT: Reduced;
-
No. of modes to extract: 10;
-
NMODE: 10.
Ok.
З
начения FREQB(начальное значение частотного диапазона), FREQE (конечное значение частотного диапазона) и PRMODE (число частот для печати) обнулить, так как искомая частота неизвестна.Ok.
Для редуцированного метода необходимо указать ведущие степени свободы [2].
Main Menu>Solution>Master DOFs>Programm Selected

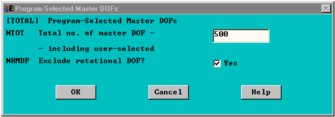

В
ведите значения, как показано на рисунке.
Ok.
Запуск на решение:
Main Menu>Solution>Solve>Current Ls
7. Просмотр результатов расчета
Определение искомой частоты проводится путем просмотра формы колебаний на каждой из 10 рассчитанных частот. В данном случае искомой является форма изгиба основного тона, соответствующая частоте № 4, значение частоты резонанса FREQ=9723 Гц; по результатам аналитического расчета Fр10 КГц. Процедура выполняется в постпроцессоре:
Main Menu>General Postproc>Read Results>First Set - первая частота;
Main Menu>General Postproc>Plot Results>Deformed Shape – вывод на экран формы деформации;
Main Menu>General Postproc>Read Results>Next Set – следующая частота.
Анимация колебаний выполняется следующим образом:
Utility Menu>PlotCtrls>Animate>Mode Shape
Рекомендуется задавать не более 10 кадров с задержкой 0.1 сек.
8. Определение частоты антирезонанса
Для определения частоты антирезонанса необходимо на всех электродах кристалла указать нулевой потенциал.
Для этого необходимо:
-
выбрать вид сверху – Utility Menu>PlotCtrls>Pan,Zoom,Rotate – нажмите кнопку Top;
-
отрисовать узлы Utility Menu>Plot>Nodes;
-
у
казать узлы, принадлежащие электродам, используя инструмент BOX –
Main Menu>Solution>Loads>Apply>Electric>Potential>On Nodes
Ok.
Далее введите величину потенциала – 0.
Ok.
Запуск на решение:
Main Menu>Solution>Solve>Current Ls
Повторите п. 7. Значение частоты антирезонанса FREQ=9686 Гц.
Д

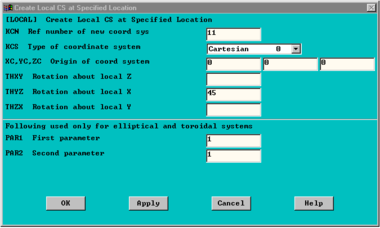

ля моделирования кристаллов со срезом и поворотом необходимо оперировать системой координат элементов. Сначала создается локальная система координат с необходимыми углами поворота относительно осей глобальной системы координат, затем в атрибутах элементов указывается номер созданной локальной системы координат. Например, при моделировании кристалла со срезом YXl/450 необходимо выполнить следующие действия:Utility Menu>Work Plane>Local Coordinate Systems>
Create Local Cs>At Specified Loc – укажите начало координат Ok;
Main Menu>Preprocessor>Modeling>Move/Modify>
Elements>Modify Attrib – нажмите кнопку Pick All и введите данные, как показано на нижнем рисунке.
Литература:
1. Смагин А.Г, Ярославский М.И. Пьезоэлектричество кварца и кварцевые резонаторы. М., “Энергия”, 1970, с. 424.
2. ANSYS Structural Analysis Guide. глава 3.12.
