17

2. Построение интерсети фирмы

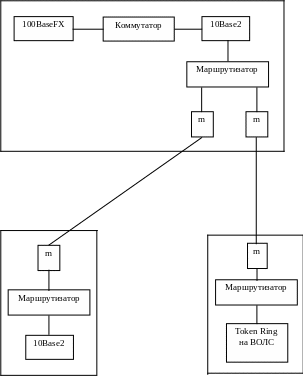

2.1. Блок-схема распределенной сети обработки данных

Центральный офис

Филиал № 1 Филиал № 2

2.2. Центральный офис фирмы

2.2.1. Структурная схема локальных вычислительных сетей центрального офиса фирмы

ЛВС 100Base FX

m

m

Маршрутизатор CISCO 2509

Конвертор

СА

WS

СА

WS

…

К удаленному офису № 1

СА

FS

К удаленному офису № 2

Коммутатор Cisco Catalyst 1912 C

Коммутатор CNSH-2401

100BaseFX

23 шт.

1 00BaseTX 100BaseTX 100BaseTX 10BaseT

…

…

СА

WS

СА

WS

СА

WS

СА

WS

СА

FS

ЛВС 10Base2

2.2.2. Выбор оборудования и правила построения локальных вычислительных сетей

2.2.2.1. Локальная вычислительная сеть 100Base-FX

2.2.2.1.1. Правила установки и монтажа

Основные компоненты сети:

– сетевые адаптеры (СА) стандарта 100BaseTХ с разъемом Rj-45;

– неэкранированная витая пара (Unshielded Twisted Pair - UTP) пятой категории с волновым сопротивлением 100 Ом;

– концентратор CNet CNSH-2401 стандарта 100BaseTX, 100BaseFX, имеющий порты с разъемами Rj-45.

Правила:

– максимальная длина луча сети (витая пара, обрамленная с обеих сторон разъемами Rj-45) равна 100 м;

– в сети между любыми двумя точками расстояние должно быть не более 205 м;

–концентраторы обязательно подключаются к источнику электропитания;

– концентраторы могут быть как простые, так и стековые;

– в сети может быть не более двух стеков концентраторов;

– в каждом стеке концентраторов должно быть не более 255 портов (может быть модуль SNMP).

2.2.2.1.2. Выбор сетевого оборудования

Согласно условию технического задания, сетевое оборудование должно быть фирмы CNet:

– сетевые адаптеры CN100TX 10/100 PCI TP (с разъемами Rj45) для шины PCI;

– коммутатор CNSH-2401.

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде одного сегмента.

Коммутатор Cnet CNSH-2401:

1. 23 порта 100BaseTX,

2. 1 порт 100Base T1,

3. 1 порт 100Base FX.

2.2.2.2. Локальная вычислительная сеть 10Base2

2.2.2.2.1. Правила установки и монтажа

Основные компоненты сети:

• тонкий коаксиальный кабель марки RG-58, волновое сопротивление 50 Ом;

• сетевые адаптеры Ethernet с разъемом BNC;

• Т-коннекторы;

• терминаторы с сопротивлением 50 Ом;

• повторители (устройства, предназначенные для усиления сигнала, проходящего по кабелю).

Правила:

• рабочие станции подключаются к кабелю с помощью сетевого адаптера с разъемом BNC и Т-коннектора;

• максимальная длина сегмента сети (кусок кабеля, обрамленный с обеих сторон терминаторами) не более 185 м;

• один из терминаторов каждого сегмента обязательно заземляется;

• если нет возможности качественного заземления и число сегментов не более 3, то можно не заземлять сеть при выполнении следующих правил: кабель должен быть однороден, расстояние между Т-коннекторами равно 2,5 м, применяются однотипные сетевые адаптеры;

• к сегменту можно подключить не более 30 узлов с Т-коннекторами;

• минимальное расстояние между двумя соседними Т-коннекторами – 2,5 м;

• расстояние между двумя соседними узлами должно быть кратно 2,5;

• для соединения двух сегментов друг с другом используется повторитель;

• между любыми двумя узлами должно быть не более 5 сегментов (4 повторителя, 90 узлов);

• максимальная длина сети не более 925 м.

2.2.2.2.2. Выбор сетевого оборудования

Согласно условию технического задания, сетевое оборудование должно быть фирмы D-Link:

• сетевые адаптеры DE250CAT и DE250BT (с разъемами BNC) для шины PCI;

• тонкий коаксиальный кабель марки RG-58, волновое сопротивление 50 Ом;

• Т-коннекторы;

• терминаторы с сопротивлением 50 Ом.

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде одного сегмента.

2.2.2.3. Связь сетей

1. Для подключения сети 100BaseTX/FX к сети 10Base2 используется коммутатор Fast Eternet Switch Catalyst 1912C фирмы Cisco, который имеет 1 скоростной порт 100Мбит/с (100BaseFX) и 12 порта по 10Мбит/с (10BaseT).

Fast Eternet Switch Catalyst 1912C фирмы Cisco:

– 1 порт 100 Мбит/с (100Base-FX),

– 12 портов 10Мбит/с (10 Base-T).

2. Для связи с удаленными офисами используются
маршрутизатор Сisco 2509 (сервер доступа).

Cisco 2509:

– 1 Ethrnet порт,

– 2 синхронных (serial) порта,

– 8 высокоскоростных асинхронных портов.

2.3. Удаленный офис №1

2.3.1. Структурная схема локальной вычислительной сети удаленного офиса № 1

Маршрутизатор

CISCO 2509

ЛВС 10Base2

СА

WS

СА

WS

…

СА

FS

К центральному офису

m

2.3.2. Выбор оборудования и правила построения локальной вычислительной сети

2.3.2.1. Локальная вычислительная сеть 10Base2

2.3.2.1.1. Правила установки и монтажа

Основные компоненты сети:

• тонкий коаксиальный кабель марки RG-58, волновое сопротивление 50 Ом;

• сетевые адаптеры Ethernet с разъемом BNC;

• Т-коннекторы;

• терминаторы с сопротивлением 50 Ом;

• повторители (устройства, предназначенные для усиления сигнала, проходящего по кабелю).

Правила:

• рабочие станции подключаются к кабелю с помощью сетевого адаптера и Т-коннектора;

• максимальная длина сегмента сети (кусок кабеля, обрамленный с обеих сторон терминаторами) не более 185 м;

• один из терминаторов каждого сегмента обязательно заземляется;

• если нет возможности качественного заземления и число сегментов не более 3, то можно не заземлять сеть при выполнении следующих правил: кабель должен быть однороден, расстояние между Т-коннекторами равно 2,5 м, применяются однотипные сетевые адаптеры;

• к сегменту можно подключить не более 30 узлов Т-коннекторами;

• минимальное расстояние между двумя соседними Т-коннекторами – 2,5 м;

• расстояние между двумя соседними узлами должно быть кратно 2,5;

• для соединения двух сегментов друг с другом используется повторитель;

• между любыми двумя узлами должно быть не более 5 сегментов (4 повторителей, 90 узлов);

• максимальная длина сети не более 925 м.

2.3.2.1.2. Выбор сетевого оборудования

Согласно условию технического задания, сетевое оборудование должно быть фирмы Allided Telesyn:

• сетевые адаптеры AT1500BT (с разъемами BNC) для шины PCI;

• тонкий коаксиальный кабель марки RG-58, волновое сопротивление 50 Ом;

• Т-коннекторы;

• терминаторы с сопротивлением 50 Ом;

• повторители AT-MR 125.

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде одного сегмента.

2.3.2.2. Связь сетей

Для связи с центральным офисом используется маршрутизатор Сisco 2509.

Cisco 2509 (сервер доступа):

– 1 Ethrnet порт,

– 2 синхронных (serial) порта,

– 8 высокоскоростных асинхронных портов.

2.4. Удаленный офис № 2

2.4.1. Структурная схема локальной вычислительной сети удаленного офиса № 2.

ЛВС TokenRing на ВОЛС

RI F-TAU RO

TFC

TFC

СА

FS

Маршрутизатор

CISCO 2510

СА

WS

TFC S-TAU RO

m

К центральному офису

LAU-2

RO S-TAU TFC

СА

WS

СА

WS

СА

WS

LAU-2

LAU-4

СА

WS

СА

WS

СА

WS

СА

WS

СА

WS

СА

WS

2.4.2. Выбор оборудования и правила построения локальной вычислительной сети

2.4.2.1. Локальная вычислительная сеть Token Ring на ВОЛС.

2.4.2.1.1. Правила установки и монтажа

Основные компоненты сети:

• устройства доступа рабочих станций к сети F-TAU (Token Ring Access Unit), имеющие рабочие порты (12, 24) для подключения ВОЛС и порты RI (Ring Input) и RO (Ring Output);

• устройства промежуточного доступа LAU, которые подключаются к рабочим портам F-TAU.

• сетевые адаптеры Token Ring;

• волоконно-оптический кабель (ВОК).

Правила:

• кусок ВОК, обрамлённый с обеих сторон разъёмами SC(ST), называется лучом, длина луча не более 3 км.;

• в сети могут находиться до 12 последовательно соединенных F-TAU;

• F-TAU соединяются таким образом. что порт выхода одного F-TAU всегда соединяется с портом входа следующего F-TAU;

• в сети может быть не более 255 узлов;

• если в сети используется только одно устройство F-TAU, то в его порты RI и RO устанавливаются заглушки.

2.4.2.1.2. Выбор сетевого оборудования

Согласно условию технического задания, сетевое оборудование должно быть фирмы RAD:

• устройства доступа рабочих станций к сети F-TAU (концентратор) - RADring Modular Intelligent Hub фирмы RAD Data Communication ;

• сетевые адаптеры TRIC-16/AT фирмы RAD Data Communication;

• волоконно-оптический кабель (ВОК).

2.4.2.2. Локальная вычислительная сеть Token Ring на ЭВП.

2.4.2.2.1. Правила установки и монтажа

Основные компоненты сети:

• устройства доступа рабочих станций к сети S-TAU (Token Ring Access Unit), имеющие рабочие порты (12, 24) для подключения ЭВП и порты RI (Ring Input) и RO (Ring Output);

• устройства промежуточного доступа LAU, которые подключаются к рабочим портам S-TAU.

• сетевые адаптеры Token Ring;

• экранированная витая пара (ЭВП).

Правила:

• кусок ЭВП, обрамлённый с обеих сторон разъёмами DB9, называется лучом, длина луча не более 100 м (при использовании LAU длина луча считается от СА до S-TAU);

• LAU бывает двух типов: LAU-2 (на два порта) и LAU-4 (на четыре порта). LAU-4 всегда подключается к порту S-TAU, а два LAU-2 могут быть последовательно соединены друг с другом;

• в сети могут находиться до 12 последовательно соединенных S-TAU;

• S-TAU соединяются таким образом. что порт выхода одного S-TAU всегда соединяется с портом входа следующего S-TAU;

• к рабочим портам S-TAU можно подключить порт входа LAU - устройства промежуточного доступа;

• в сети может быть не более 255 узлов;

• если в сети используется только одно устройство S-TAU, то в его порты RI и RO устанавливаются заглушки.

2.4.2.2.2. Выбор сетевого оборудования

Согласно условию технического задания, сетевое оборудование должно быть фирмы RAD:

• устройства доступа рабочих станций к сети S-TAU (концентратор) - RADring Modular Intelligent Hub фирмы RAD Data Communication ;

• сетевые адаптеры TRIC-16/AT фирмы RAD Data Communication;

• экранированная витая пара (STP).

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде устройства S-TAU.

2.4.2.3. Связь сетей

1. Связь концентраторов F-TAU и S-TAU, а также всязь F-TAU с сервером доступа Cisco 2510 и файл-сервером производится через специальные конверторы ВОЛС –> STP. Они называются TFC – Token Ring Fiber Optic Convertor.

2. Связь с центральным офисом осуществляется с помощью маршрутизатора фирмы Cisco 2510.

Cisco 2510 (сервер доступа):

– 1 Token Ring порт,

– 2 синхронных (serial) порта,

– 8 высокоскоростных асинхронных портов.
