Валы

Вал — деталь машины, предназначенная для передачи вращающего момента и восприятия действующих сил со стороны расположенных на нём деталей и опор.

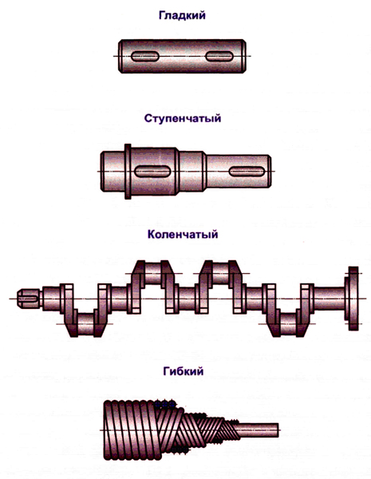

Разновидности валов:

Заготовка:

• Прокат круглого сечения (чаще всего)

• Свободная ковка (для фланцевых валов)

• Сварные заготовки (мелкосерийные)

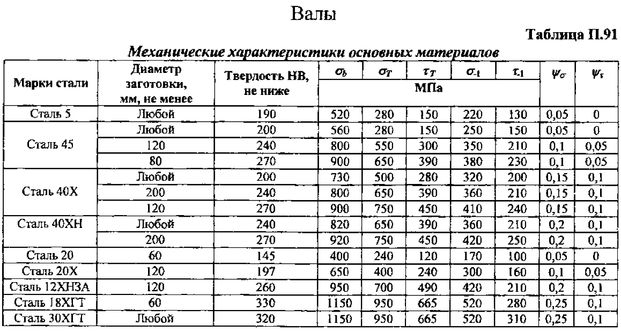

Материалы:

В основном используют сталь 35..45 + термообработку. Реже используют инструментальную сталь. Для получения твёрдости делают термообработку (в том числе цементацию или азотирование) готовых валов или на этапе получистовой обработки.

Технические требования:

• Точность размеров (диаметры, длины, под подшипники, шпоночные пазы, внутренние отверстия)

• Отклонение формы (параллельность, перпендикулярность)

• Точность расположения поверхностей (соосность, торцевое биение, симметричность пазов)

• Требования к качеству поверхностей (шероховатость, твёрдость)

• Дисбаланс вращения

Выбор технологических баз при изготовлении валов:

• Посадочные поверхности под подшипники

• Центровые отверстия

• Технологические фаски

Основной маршрут (для цилиндрических поверхностей):

1. Обработка торцев и центровых отверстий

2. Обработка наружных поверхностей {черновая (удаляется основная часть припуска) + получистовая (ответственные поверхности с припуском, не ответвенные «начисто»)}:

   1. Точение на токарных станках

   2. Использование станков с ЧПУ

   3. Гидрокопироальные автоматы (массовое производство)

3. Чистовая обработка (всё начисто, кроме прецизионных валов):

   1. Шлифование (круглошлифовальные станки)

   2. Точение резцами из керамики

4. Отделочная обработка (для обеспечения качества):

   1. Притирка

   2. Суперфиниширование

   3. Поверхностное пластинчатое деформирование

   4. Выглаживание

5. Конец: контроль (размеров, точности формы и расположения, шероховатости, твёрдости) маркировка, упаковка, сортировка и т.п.

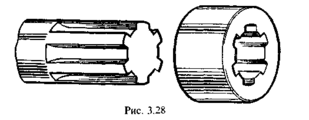

Шлицевые поверхности:

1. Черновая обработка:

   1. Фрезерование (продольные фрезы, двумя фрезами…)

   2. Метод обкатки (червячные фрезы на шлицефрезерных станках)

2. Чистовая обработка:

   1. фасонными фрезами

   2. резцовыми головками шлицестрогального станка

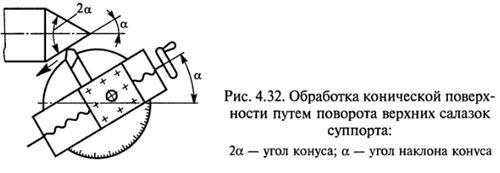

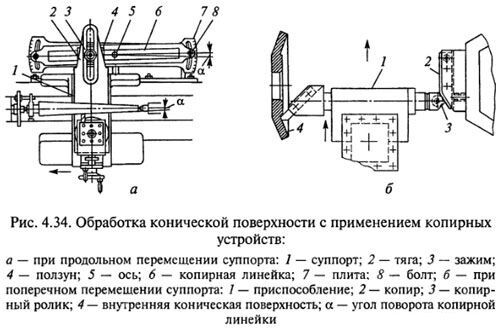

Конические поверхности:

• Станок с ЧПУ без проблем справляется с такими задачами
