Зубчатые колёса

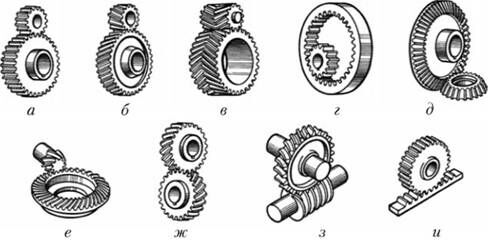

Виды:

а – цилиндрическая прямозубая;

б – цилиндрическая косозубая;

в – цилиндрическая шевронная;

г – цилиндрическая с внутренним зацеплением;

д – коническая прямозубая;

е – коническая с криволинейными зубьями;

ж – цилиндрическая винтовая;

з – червячная;

и – реечная

Материалы:

1. Низкоуглеродистые стали (12..20) – цементация

2. Среднеуглеродистые (~40) - закалка

Заготовки:

1. Горячая объёмная штамповка

2. Прокат круглого сечения

3. Штамповка в подкладных штампах

Выбор баз:

• Основная база – отверстие!!!

• Вспомогательная база – оснастка со спец роликами (делительная окружность)

Изготовление цилиндрических зубчатых колёс:

1. Черновая обработка наружных поверхностей (токарная обработка = 2 операции)

2. Обработка отверстия:

   1. Протягивание шпоночного паза

   2. Создание шлицов

3. Получистовая обработка наружных поверхностей и зубьев:\

   1. Поверхности точим

   2. Зубья:

      1. Фрезерование

      2. Копирование

      3. Обкатка

      4. Долбление

      5. Зубозакругление

4. Чистовая обработка:

   1. Наружные поверхности шлифуются (изредка точение, если не было ТО)

   2. Зубья:

      1. Шевингование

      2. Шлифование методом обкатки

      3. Зубохонингование

      4. Притирка

5. ТО (термообработка):

   1. Закалка

   2. Цементация

6. Отделочная обработка:

   1. Торец и отверстие обрабатывают в одну операцию (внутришлифовальный станок)

   2. Второй торец на плоскощлифовальном станке

   3. Отделка зубьев - зубошлифование

Технические требования (импровизация):

1. Точность размеров (диаметры)

2. Отклонение формы (цилиндричность, параллельность)

3. Точность расположения поверхностей (Пятно контакта боковых поверхностей зубьев)

4. Требования к качеству поверхности

5. Дисбаланс вращения (плавность)
