Приложение 1
Блокировочные контуры для определения коэффициентов смещения внешнего зацепления
Блокирующим контуром называется совокупность линий в системе координат x1 и х2 ограничивающих зону допустимых значений коэффициентов смещения для передачи с числами зубьев зубчатых колес z1 и z2 На рис.1 приведен пример блокирующего контура.
|
|
| Рис.1 |
На рисунке приняты следующие обозначения:
|
| - зона недопустимых значений коэффициентов смещения исходного контура; | |
|
| - зона не рекомендуемых значений коэффициентов смещения исходного контура. | |
| 1 - граница подрезания зуба шестерни, не вызывающего уменьшения коэффициента перекрытия (верхняя точка активного профиля зуба колеса лежит на окружности вершин); 2 - граница подрезания зуба колеса, не вызывающего уменьшения коэффициента перекрытия (верхняя точка активного профиля зуба шестерни лежит на окружности вершин); | 3 - линия xmin шестерни; 4 - линия xmin колеса; 5 - линия ε = εα = 1,0; 6 - линия ε = εα = 1,2; 7 - линия sа1 = 0,0; 8 - линия sа1 = 0,25 m; 9 - линия sа1 = 0,8 m; 10 - линия интерференции зубьев. | |

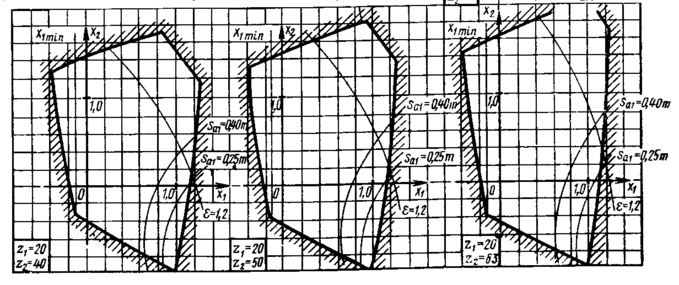

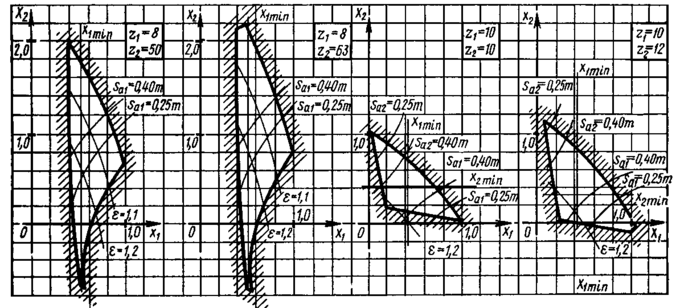

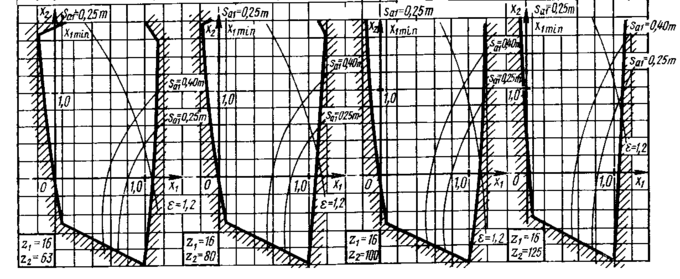

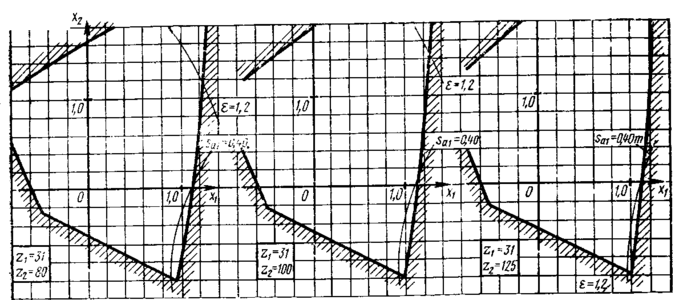

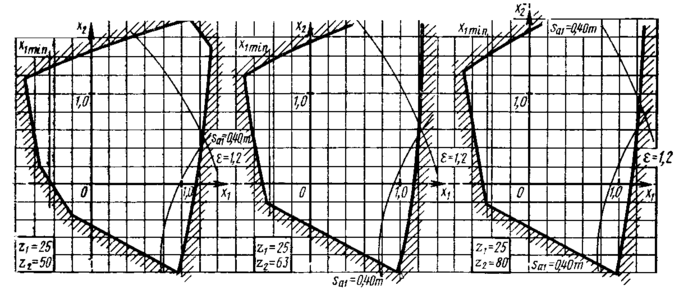

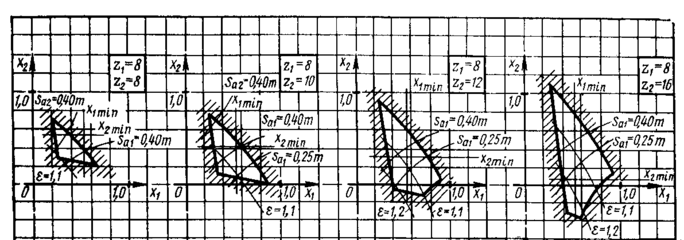

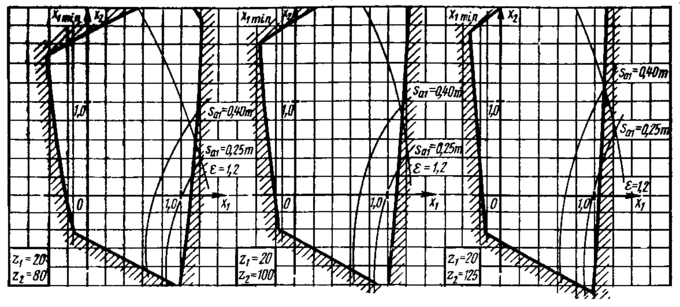

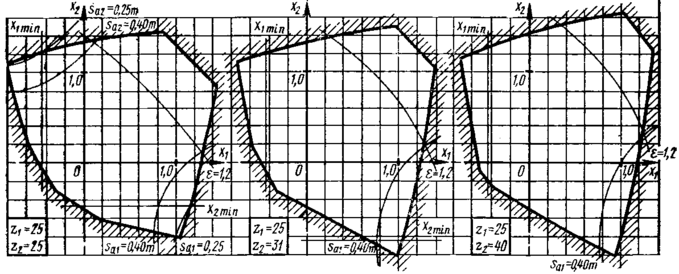

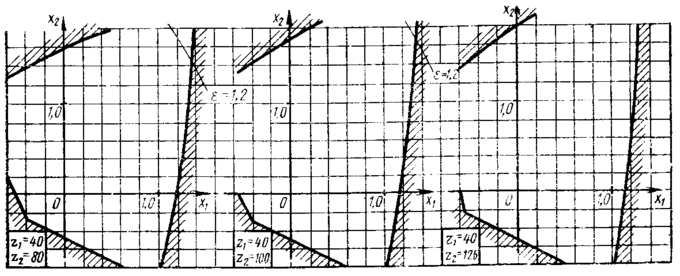

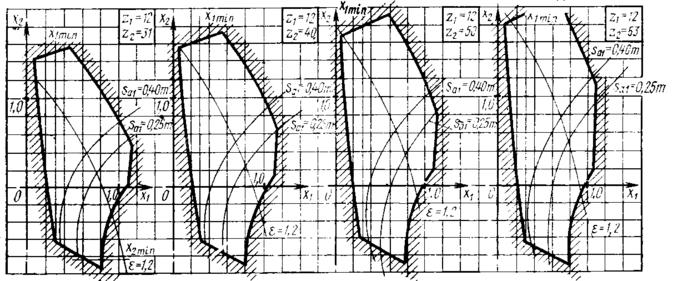

Приведенные ниже блокирующие контуры построены для прямозубых передач, зубья которых образованы теоретической исходной производящей рейкой, соответствующей исходному контуру с α= 20º, ha* = 1 и h1* - ha* =1. Эти блокирующие контуры могут быть использованы с некоторым приближением для косозубых передач, при этом выбор контура следует производить по эквивалентному числу зубьев
и коэффициент торцевого перекрытия определять по формуле
ПРИМЕР: дано z1 = 13, z2= 65 xΣ = 0,633.
Разбивку требуется произвести таким образом, чтобы получить sa1 = 0,4m и ε ≥ 1,2.
По блокирующему контуру с числами зубьев ближайшими меньшими к заданным находим, что этим условиям удовлетворяют коэффициенты смещения:
x1 = 0,400 и x2 = 0,233.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
