P(,0)=0.001351

m_t=151.213 ч.

Среднее время безотказной работы получилось примерно в 3,2 раза меньше заданного. Вероятность что система будет работать по истечении заданного времени равна 0.001351.

По сравнению с нагруженным резервом увеличилось среднее время безотказной работы системы. Это вызвано тем, что резервные элементы работают в недогруженном режиме и меньше подвержены отказу.

Система с ненагруженным резервом

Основными являются элементы 1 – 5, резервными – 6-8.

За состояния системы примем количество неисправных элементов системы, тогда граф состояний системы примет следующий вид:

Состояния 0~3 – рабочие;

Состояние 4 – отказовое.

Для определения вероятности безотказной работы составим систему дифференциальных уравнений, соответствующих состояниям системы. Для решения системы дифференциальных уравнений воспользуемся прямым и обратным преобразованиями Лапласа.

Р
езультат применения прямого преобразования:

Начальные условия: P₀(0)=1, P₁(0)=0, P₂(0)=0, P₃(0)=0, P₄(0)=0.

Применим преобразование Лапласа к левой и правой частям уравнений полученной системы:

Преобразуем систему:

Применим к последнему элементу обратное преобразование Лапласа:

Вероятность безотказной работы системы: P(t)=1 – P₃(t)

Подставив заданные значения λ=0.005, t=480, получим:

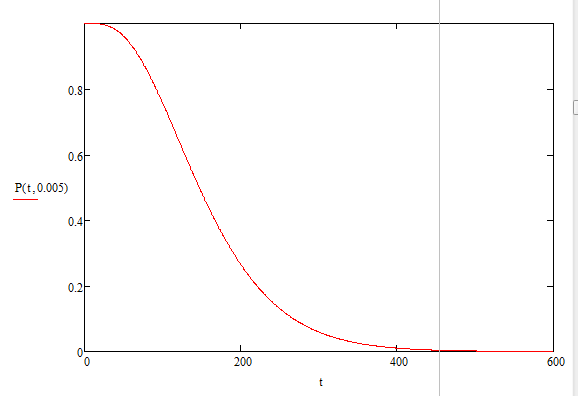

Зависимость вероятности безотказной работы от времени работы системы имеет следующий вид:

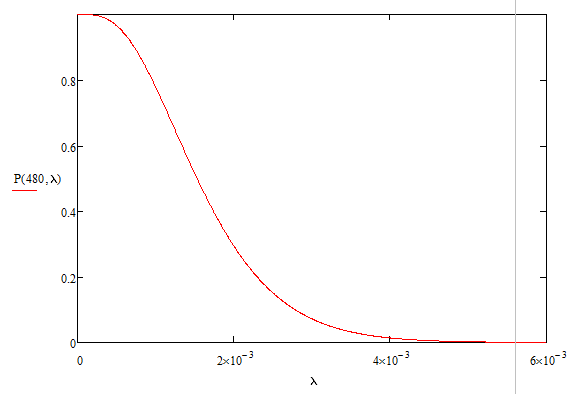

Зависимость вероятности безотказной работы от интенсивности отказов основных элементов () имеет следующий вид:

Среднее время безотказной работы системы.

Подставив заданные значения λ=0.005, получим:

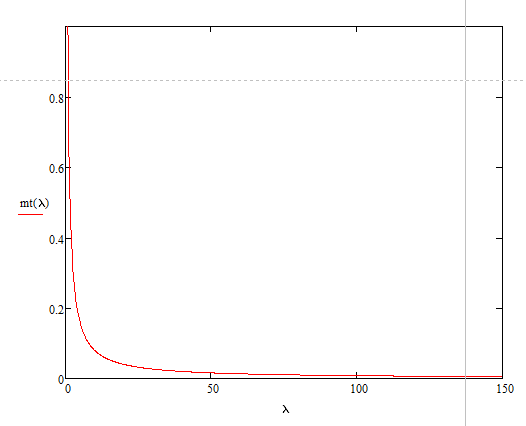

Зависимость среднего времени безотказной работы от интенсивности отказов имеет следующий вид:

Выводы.

Из полученных графиков следует, что с увеличением времени работы системы уменьшается вероятность ее безотказной работы. С увеличением интенсивности отказов элементов также уменьшается вероятность безотказной работы системы.

С увеличением интенсивности отказов уменьшается также среднее время безотказной работы.

Для заданных значений t=480 ч. и  = 5 * 10^-3 были получены следующие значения критериев надежности системы:

P()=0.002292

m_t=160 ч.

Среднее время безотказной работы получилось в 3 раза меньше заданного. Вероятность того что система будет работоспособна по истечение заданного времени равна 0.002292.

По сравнению с частично нагруженным резервом еще увеличилось среднее время безотказной работы системы. Причина в том, что резервные элементы вообще не нагружены.

Сравнение характеристик невосстанавливаемой системы, с различным типом резервирования

Сопоставление систем удобно провести с помощью сравнительных графиков:

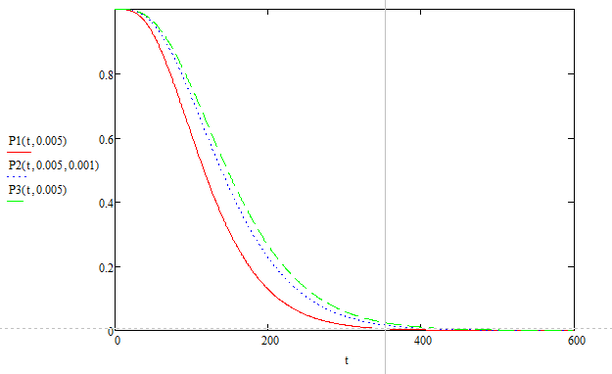

Зависимость вероятности безотказной работы от времени работы системы:

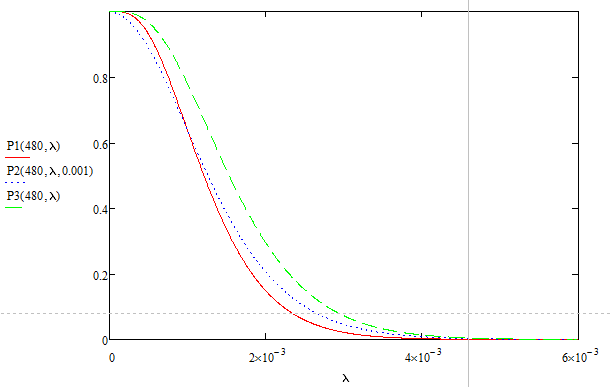

Зависимость вероятности безотказной работы от интенсивности отказов основных элементов () имеет следующий вид:

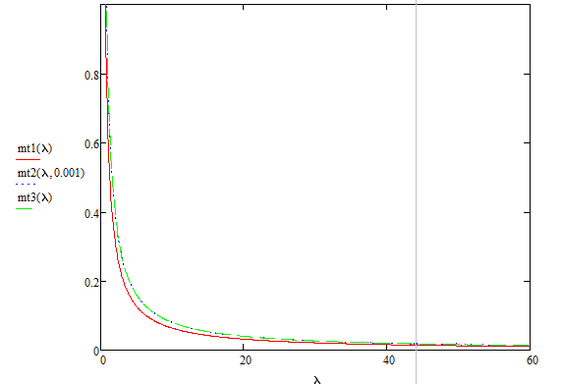

Зависимость среднего времени безотказной работы от интенсивности отказов основных элементов имеет следующий вид:

Выводы

Лучшими показателями надежности из всех рассмотренных выше систем обладает система с холодным и тёплым резервом. Система с горячим резервом обладает наихудшими показателями при заданных значениях t=480 ч.,  = 5 * 10^-3 и 0=1 * 10^-3.

Восстанавливаемая резервированная система с дробной кратностью

Вариант	Типы систем	t[час]	[1/час]	[1/час]	0[1/час]	W	S
4	3абв, 8абв	480	5*10-3	2	1*10-3	5	3

Система с нагруженным резервом

Расчетно-логическая схема системы:

За состояния системы примем количество неисправных элементов системы, будем считать, что в системе одно восстанавливающее устройство, тогда граф состояний системы примет следующий вид

Состояния 0~3 – рабочие;

Состояние 4 – отказовое.

Для определения вероятности безотказной работы составим систему дифференциальных уравнений, соответствующих состояниям системы, исключив переход из отказового состояния в предотказовое:

В начальный момент времени все элементы системы находяться в работоспособном состоянии:

P₀(0)=1

P₁(0)=0

P₂(0)=0

P₃(0)=0

P₄(0)=0

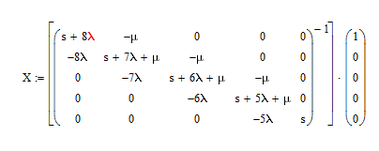

При расчете методом дифференциальных уравнений, после применения прямого преобразования Лапласа при начальных условиях система принимает вид:

Или, что то же самое:

Отсюда:

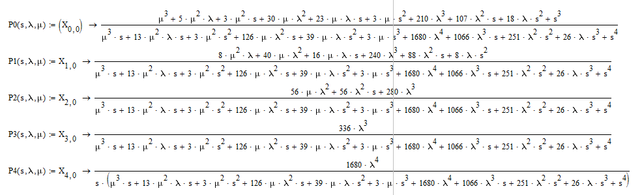

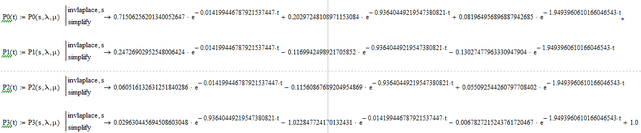

После применения обратного преобразования Лапласа и подстановки значений: =0.005 =2 можно получить выражения для P0(t), P1(t), P2(t) и P3(t)

Вероятность безотказной работы.

Функцию вероятности безотказной работы системы, в силу наличия одного состояния отказа и нормировочного условия, можно записать следующим образом

Для значений t=2000 =0.06 =1, получается следующее значение

Зависимость вероятности безотказной работы от времени:

Зависимость вероятности безотказной работы от интенсивности отказов:

Pm - вероятность безотказной работы при = 0.05 1/ч

P - вероятность безотказной работы при = 0.06 1/ч

Pb - вероятность безотказной работы при = 0.07 1/ч

Зависимость вероятности безотказной работы от интенсивности восстановления:

Pm - вероятность безотказной работы при = 0.5 1/ч

P - вероятность безотказной работы при  = 1 1/ч

Pb - вероятность безотказной работы при  = 1.5 1/ч

Среднее время безотказной работы.

Среднее время безотказной работы:

Для заданных значений = 0.06 1/ч и = 1 1/ч:

m = 72

С увеличением интенсивности отказов среднее время безотказной работы уменьшается ( = 1 1/ч):

С увеличением интенсивности восстановления среднее время безотказной работы не меняется ( = 0.06 1/ч):

Коэффициент готовности.

Нахождение коэффициента готовности системы можно осуществить двумя способами - путем составления дифференциальных уравнений на основании графа состояния системы и методом Половко.

Нахождение Кг методом дифференциальных уравнений

Для графа состояний рассматриваемой системы (см. п. 3.1.2.) система дифференциальных уравнений имеет вид:

В начальный момент времени все элементы системы находятся в работоспособном состоянии:

Если предположить, что потоки стационарны, то есть = 0, , =const, то можно получить следующую систему:

Тогда, исключая, например, третью строку как линейно зависимую от двух первых и четвёртой, можно получить следующую систему уравнений:

Представим в другом виде:

Откуда:

Для заданных значений = 0.06 1/ч и = 1 1/ч вероятности нахождения системы в каждом из состояний принимают следующие значения:

P₀ = Кг₀ = 0.669

P₁ = Кг₁ = 0.241

P₂ = Кг₂ = 0.072

Кг = P₀ + P₁ + P₂ = 0.983

Нахождение Кг методом Половко:

Значения Кг, полученный методом Половко, совпадает с предыдущим расчетным, что подтверждает правильность его нахождения.

Зависимость коэффициента готовности системы от интенсивности отказов:
