Rиз - активное
сопротивление изоляции;
С - емкость (чем длиннее линии,
тем выше емкость).
(
распределенные по длине линии ее параметры (активные емкостные проводимости), на схеме условно показаны сосредоточено (это не резистор и конденсатор)).
Частота: Емкостная проводимость:
Комплексная проводимость:
Комплексное сопротивление изоляции:
-
Анализ однофазного и двухфазного прикосновений человека в трехфазной сети с заземленной нейтралью. Привести схемы и аналитические выражения тока Ih.
1. Двухфазное (двухполюсное) прикосновение к токоведущим частям.
|
| При прикосновении к двум точкам с U образуется замкнутая электрическая цепь и через тело человека проходит ток. Его величина зависит от параметров сети и | ||
| Рис.3. | |||
|
| для |
ток смертельно опасен | |
2. Однофазное прикосновение к токоведущим частям.
а) сеть с заземленной нейтралью:
|
| при сопротивлении поля
|

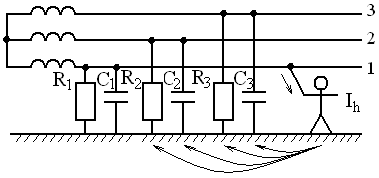

б) сеть с изолированной нейтралью:
|
| Цепь тока замыкается через тело человека, землю и далее через сопротивления изоляции и емкости фаз. |
R и C распределенные в сети параметры, обусловленные активной проводимостью изоляции и емкостью фаз относительно земли. На схемах условно эти параметры заменяют сосредоточенными.
|
|
|
|
| Рис.7. Схемы замещения. | ||
Определим ток
через тело человека.
В симметричном режиме сети
|
| В случае прико-сновения человека, напр., к первой фазе симметрия нарушается
| Послед. соед. R,L,C компл. сопр. Паралл. соед. R,L,C компл. провод.
|
| Рис.8. | ||
| Человек оказывается под напряжением | ||
С учетом того, что
и
,
,
(где
фазный оператор) можно записать (после преобразований)
Ток через тело человека.
Или (выражая через сопротивления
и
)
|
| где Z – комплексное сопротивления изоляции провода относительно земли |
В действительной форме этот ток равен
-
Защитное заземление: определение, область применения, принцип действия, защитные функции. Электрическая схема заземления.
Однофазные замыкания на корпус создают опасные потенциалы на нем и возле него из-за растекания тока с основания на землю. Существуют три способа защиты от поражения:
- автоматическое отключение за время менее допустимого; этот способ называется защитным отключением;
- снижение потенциала на корпусах до допустимой величины путем защитного заземления;
- зануление – обеспечивает автоматическое отключение и снижение потенциала на корпусах до допустимой величины.
В сетях с изолированной нейтралью токи замыкания (в случае попадания напряжения на корпус) недостаточны по величине для срабатывания автоматического отключения. Поэтому в таких сетях используют защитное заземление.
Нормирование заземлений по ГОСТ 12.1.030-81. Заземление применяется при
в сетях с изолированной нейтралью, при
- в сетях с любым режимом нейтрали.
Заземление обязательно при
во всех случаях; при
в помещениях особо опасных и с повышенной опасностью; независимо от U во взрывоопасных помещениях.
С целью обеспечения надежного контакта с землей корпуса, оболочки машин, аппаратов соединяют с заземлителем, находящимся в земле.
В этом случае при попадании фазы на корпус он окажется под напряжением
|
|
|

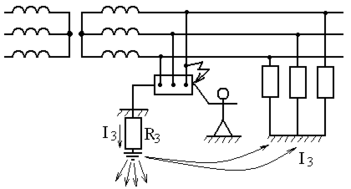

| Рис.15.Схема заземления: а) принципиальная, б) замещения. | |
Ток через тело человека при прикосновении к корпусу будет равен.
Чем меньше
, тем меньше ток
.
Rз - сопротивление защитного заземлителя.
В нормальном режиме работы токов не возникает.
В аварийной ситуации изоляция уменьшается.
I
Между фазой и землей в симметрич. работе напряжение фазовое.
з потечет на 2 другие фазы.
Напряжение корпуса электроприбора без заземления в
аварийной ситуации при пробое равно Uфазы,
т.е. прикосновение к корпусу человеком
аналогично прикосновению к фазному проводу.
Ток через тело человека можно рассчитать
через формулы (*1), (*2), (*3), (*4)
При наличии заземления напряжение корпуса электроприбора относительно земли будет равно падению напряжения на сопротивление заземлителя (Rз).
с заземлением
Uк = Iз ∙ Rз
Uк < Uф т.к. это часть ЭДС и оно < 220В по з-ну Кирхгофа ΣЭДС = Σпаден. напряж.
R
з ≤ 4 Ом (в цепи 380/220В).
Ток через заземлитель определяется по формуле:
-
Явление при стекании тока в землю с полусферического заземлителя. Аналитические выражения для потенциала заземлителя, напряжения прикосновения, напряжения шага. Сопротивление заземлителя растеканию тока?
Потенциал и сопротивление заземлителей.

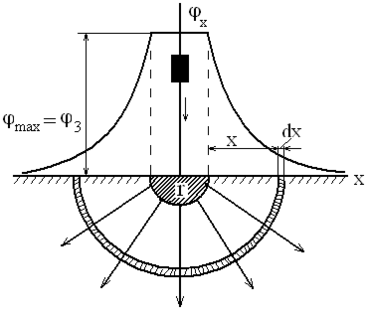

Рассмотрим методику определения распределения потенциала в зоне растекания тока с заземленного корпуса и сопротивления заземлителя на примере полусферического заземлителя (считаем грунт однородным, а значит растекание тока замыкания равномерным по радиальным направлениям).
|
| В грунте под воздействием растекающегося тока создается электрическое поле с напряженностью Е. Плотность тока |
| Рис.16. |
Напряженность электрического поля определяется по выражению:
;
;
;
Потенциал земли равен
т.е. он убывает по гиперболическому закону с увеличением расстояния x.
Из анализа зависимости
следует:
- при
. (зоной нулевого потенциала называется участок земли, где
малозаметен -
);
- при
,
Напряжение зз. называется падение напряжения на сопротивлении земли между зз. и зоной нулевого потенциала. Сопротивлением заземления называется сопротивление земли возле зз:
Сопротивление зз. зависит от
грунта, формы зз. и его размеров.
| Приближенные значения | Электрическое со-противление грунта характеризуется его объемным удельным сопротивлением | |
| Вода, грунт |
| |
| Морская вода | 0,2 - 1 | |
| Речная вода | 10 - 100 | |
| Глина | 8 - 70 | |
| Суглинок | 40 - 150 | |
| Песок | 400 - 700 | |
| Каменистый | 500 - 800 | |
При расчете зз. измеряют на месте их сооружения.
Сопротивление одиночных заземлителей.
В качестве таких зз. применяют :
а) вертикальные электроды длинной
, диметром
(трубы при
)
б) горизонтальные полосы, их закладывают в траншеи глубиной
; L – длина полосы; b - ширина
Проектирование зз. по допустимому
.
На заданной площади подбирают и рассчитывают конструкцию зз. (размеры и число электродов) таким образом, чтобы выполнялось неравенство:
Применяются следующие конструкции зз.:
| 1. |
|
| ||||||||||||||||||||||
| а) | | б) | | |||||||||||||||||||||
| Рис.17. Контур (а) и сетка (б) с вертикальными электродами. | ||||||||||||||||||||||||
где S – площадь зз.;
l, n – длина и число вертикальных электродов;
L – общая длина горизонтальных полос;
t – глубина из заложения в землю.
| 2. |
| где |
| Рис.18. Полоса с вертикальными электродами. | ||
