в) слабое отражение на чертеже констpуктивных особенностей изделия.

Пересчет необходим, когда погрешность базирования при обработке будет выше, чем 1/10 допуска на получаемый размер.

Пересчеты могут быть двух типов: частичный и полный.

Частичный пересчёт: PC>0

О

1

n

бозначаем цифрами размерную цепь, проставленную конструктором - ,…

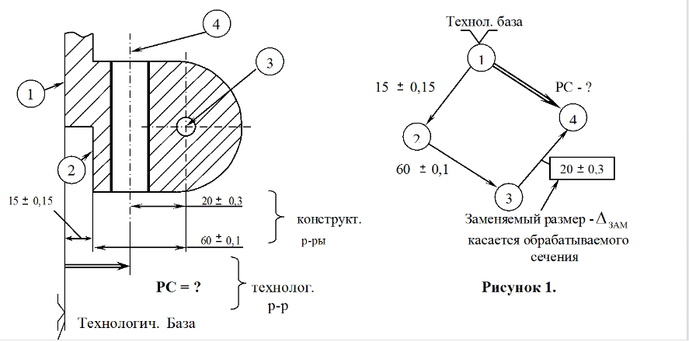

1. Строим граф размеров: рисунок1.

2. Переводим все размеры в симметричные

( Например: )

1. Определяем номинал: ( новый размер):

РС=15+60-20=55

1. Определяем допуск на новый размер:

т.о.

Основное условие частичного пересчета:

остальные  симметричные

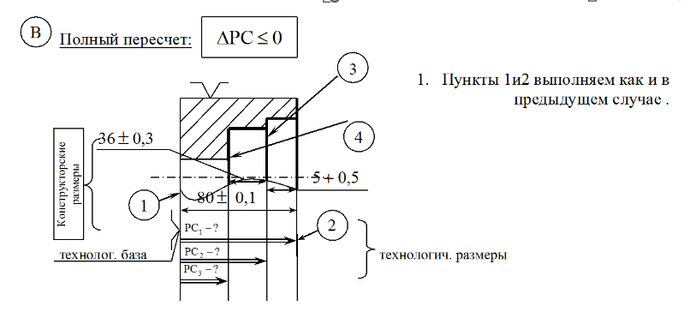

Пересчет начинаем с самой длинной цепи:

1. Определим номинал : -заменяемый размер 

80-5,25-36=38,75 мм

1. Допуск на : - не имеет смысла, т.к. <0, то меняем поле допуска размера 5,25, т.е. вместо допуска вводим допуск .

Тогда:

1. Определим номинал : 80-5,25=74,75мм.

2. Допуск на :

Окончательно:

Так же возможен пересчет с помощью размерных цепей. Размер от технологической базы и допуск на него необходимо найти. Тогда выбирается замыкающее звено и составляется уравнение, верхнее отклонение на замыкающий размер будет равно сумме верхних отклонений увеличивающих звеньев минус сумма верхних отклонений уменьшающих, а нижнее отклонение будет равно верние отклонение минус суммарный допуск на все размеры.
