14. Центрирующие приспособления для установки заготовок по наружной цилиндрической поверхности
К ЦЕНТРИРУЮЩИМ З.М. ОТНОСЯТСЯ ЦАНГИ РАЗЖИМНЫЕ ОПРАВКИ МЕМБРАННЫЕ ПАТРОНЫ И ТД
Патроны, призмы, цанги

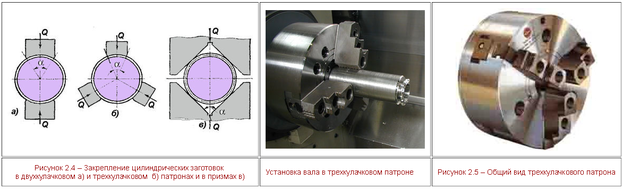

Установка цилиндрических заготовок при обработке на станках токарного типа осуществляется в двух, трех (рисунок 2.4), четырех и шести кулачковых самоцентрирующих патронах. При этом могут возникнуть погрешности формы (прогибы и выпучивания) цилиндрической поверхности заготовки (для колец и тонкостенных втулок). При узких кулачках наибольшие прогибы кольца возникают в местах приложения сил закрепления, а наибольшие выпучивания – в сечениях симметрии между кулачками. При широких кулачках деформация колец снижается.

Общий вид токарного трехкулачкового саоцентрирующего патрона показан на рисунке 2.5.

Цангами называются разрезные пружинящие втулки, которые могут центрировать заготовки по внешней и внутренней поверхностям. Цанговые механизмы используют для центрирования и зажима пруткового материала разного профиля и отдельных заготовок.

На рисунке 2.22,а приведена конструкция цангового механизма для центрирования по наружному диаметру: с тянущей цангой, а на рисунке 2.22,б – с толкающей цангой.

Продольные прорези превращают каждый лепесток цанги в консольно закрепленную балку, которая получает радиальные упругие перемещения при продольном движении цанги за счет взаимодействия конусов цанги и корпуса. Каждый лепесток цанги представляет собой плоский односкосный клин. Так как радиальные перемещения всех лепестков цанги происходят одновременно и с одинаковой скоростью, тo механизм приобретает свойство самоцентрирования.

Число лепестков цанги зависит от ее рабочего диаметра и профиля зажимных заготовок (рисунок 2.22, в). При d < 30 мм цанга имеет три лепестка, при 30 < d < 80 мм – четыре, при d < 80 мм – шесть.
Цанги изготовляют из стали У8А или 65Г, крупные цанги – из стали 15ХА или 12ХНЗА. Рабочую часть закаливают до твердости HRC 55…62. Хвостовую часть подвергают отпуску до твердости HRC 30…40.

Погрешность центрирования обусловлена неточностью изготовления цанговых патронов и не превышает 0,02…0,1 мм.

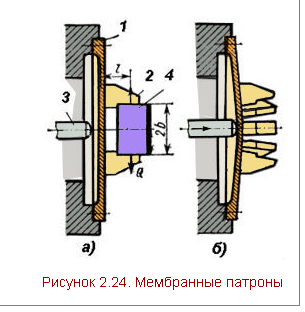

Мембранные патроны (рисунок 2.24) используют для точной центровки заготовки 4 по наружной или внутренней цилиндрической поверхности (точность центрирования составляет 0,003...0,005 мм). Они состоят из круглой, прикрепленной к планшайбе станка пластины-мембраны 1 с симметрично расположенными кулачками 2. Шток 3 пневмоцилиндра, двигаясь вперед, прогибает пластину, раздвигая кулачки. При отходе штока назад пластина, стремясь в первоначальное положение, сжимает своими кулачками заготовку. Материал пластины – сталь 65Г, 30ХГС или У7А с твердостью HRCэ 41…46.

Оправки и патроны с тарельчатыми пружинам

15. Центрирующие приспособления для установки заготовок по внутренней цилиндрической поверхности

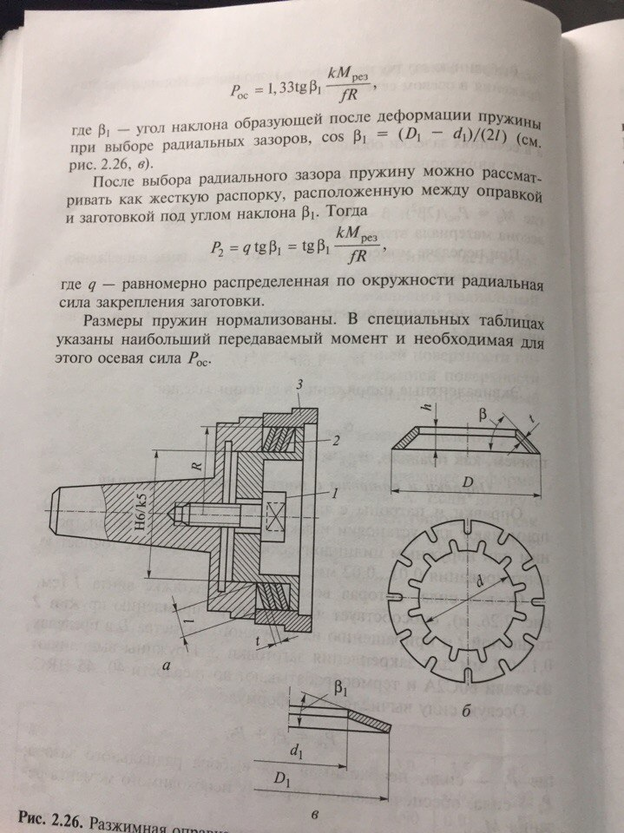

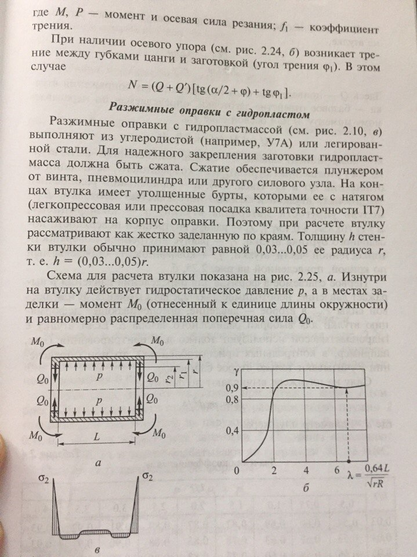

Цанги, разжимные оправки с гидропластом, оправки и патроны с тарельчатыми пружинами,

Цангами называются разрезные пружинящие втулки, которые могут центрировать заготовки по внешней и внутренней поверхностям. Цанговые механизмы используют для центрирования и зажима пруткового материала разного профиля и отдельных заготовок.

На рисунке 2.22,а приведена конструкция цангового механизма для центрирования по наружному диаметру: с тянущей цангой, а на рисунке 2.22,б – с толкающей цангой.

Продольные прорези превращают каждый лепесток цанги в консольно закрепленную балку, которая получает радиальные упругие перемещения при продольном движении цанги за счет взаимодействия конусов цанги и корпуса. Каждый лепесток цанги представляет собой плоский односкосный клин. Так как радиальные перемещения всех лепестков цанги происходят одновременно и с одинаковой скоростью, тo механизм приобретает свойство самоцентрирования.

Число лепестков цанги зависит от ее рабочего диаметра и профиля зажимных заготовок (рисунок 2.22, в). При d < 30 мм цанга имеет три лепестка, при 30 < d < 80 мм – четыре, при d < 80 мм – шесть.
Цанги изготовляют из стали У8А или 65Г, крупные цанги – из стали 15ХА или 12ХНЗА. Рабочую часть закаливают до твердости HRC 55…62. Хвостовую часть подвергают отпуску до твердости HRC 30…40.Погрешность центрирования обусловлена неточностью изготовления цанговых патронов и не превышает 0,02…0,1 мм.

Разжимные оправки

Оправки и патроны с тарельчатыми пружинам

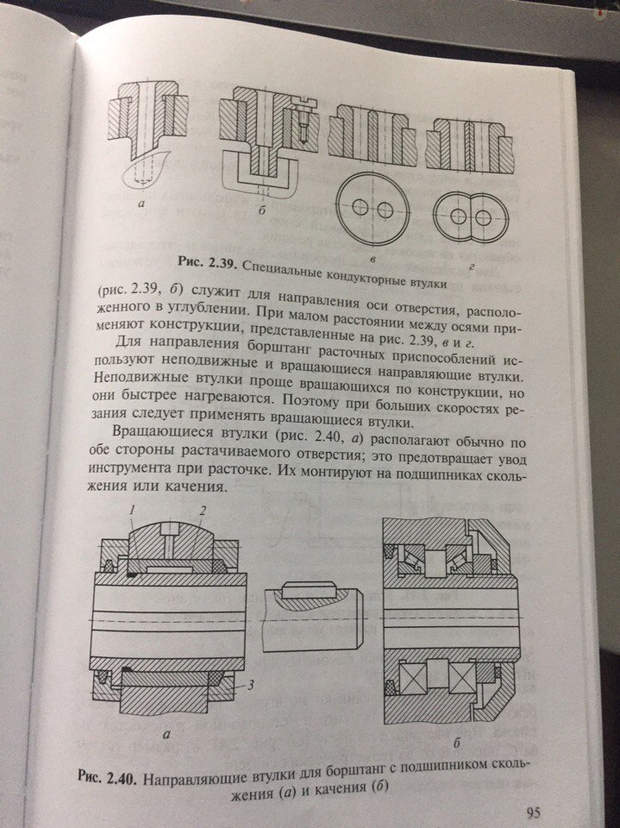

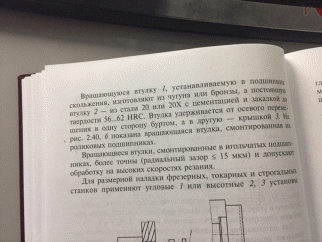

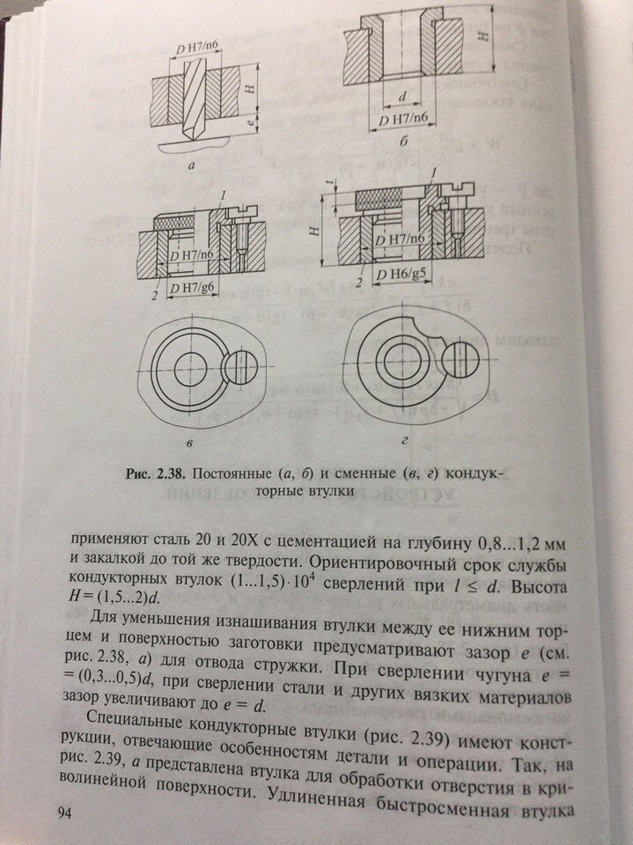

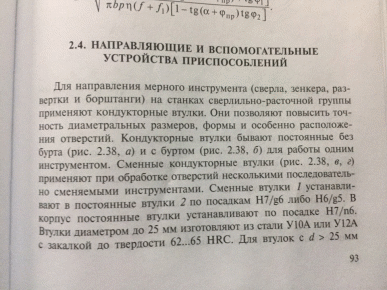

16.Направляющие элементы приспособлений

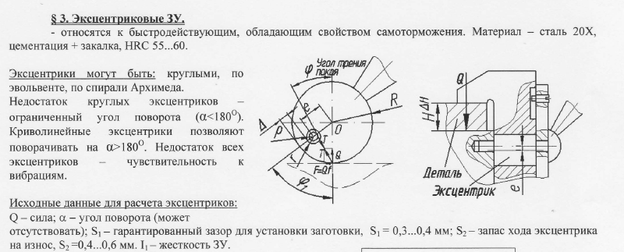

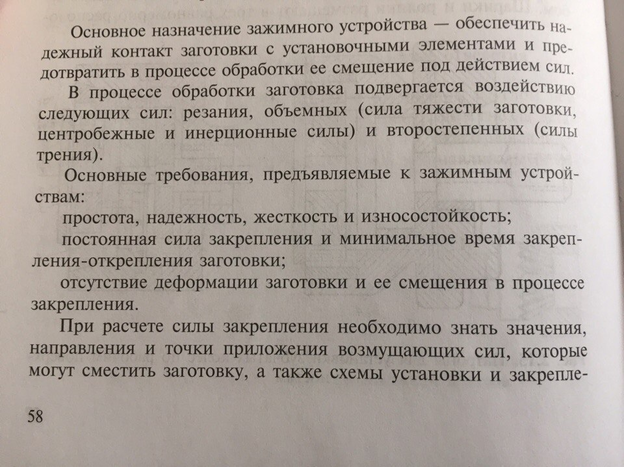

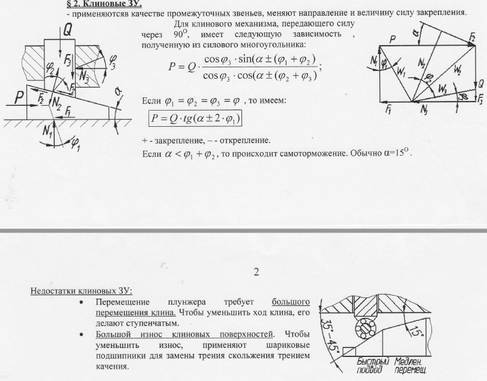

17. Зажимные устройства приспособлений : виды, типы, конструктивные элементы, общие требования при проектировании.

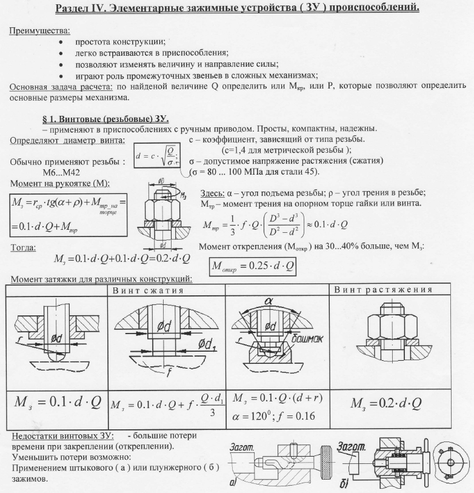

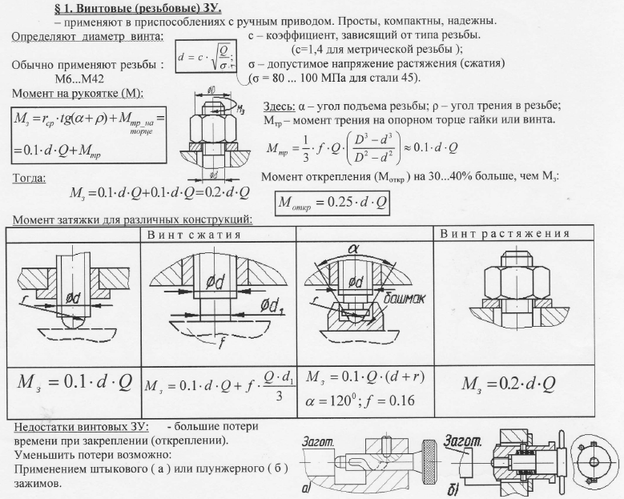

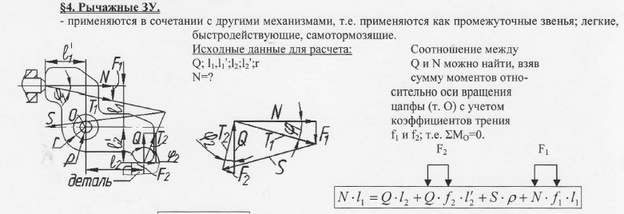

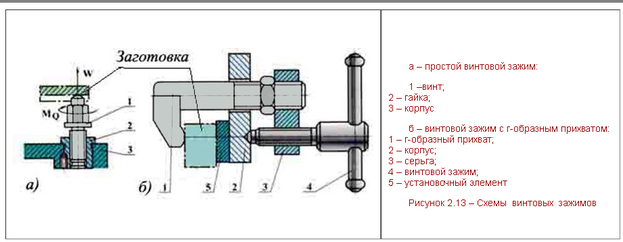

18.Винтовые элементарные зажимные устройства приспособлений. Принцип работы + и –рассчитываемые параметры
