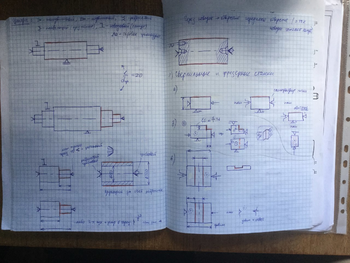

1. Виды и краткая характеристика схем установки заготовки на сверлильных и фрезерных станках: применяемые установочные и зажимные элементы, лишаемые степени свободы, область применения (конструкторские особенности заготовок, обеспечиваемые технические требования и т.п.).

1. Виды и краткая характеристика схем установки заготовки на долбежных и протяжных станках: применяемые установочные и зажимные элементы, лишаемые степени свободы, область применения (конструкторские особенности заготовок, обеспечиваемые технические требования и т.п.).

9 . Основные схемы установки заготовки на внутреннюю цилиндрическую поверхность и соответствующие типы установочных и зажимных элементов.

Оправки Устан. Пальцы

• Жесткие

• Самоцентрир.

Оправки: погрешность центрирования ε_у= ε_б+ ε_з

1. - конические ε_ц= 0,005…0,0074 мм

- с натягом ε_ц= 0,005…0,01 мм

- с зазором ε_ц= 0,02…0,05 мм

2) – с прорезями ε_ц= 0,02…0,4 мм

- с сухарями ε_ц= 0,05…0,1 мм

- с тарельчатыми пружинами ε_ц= 0,01…0,02 мм (диам. отв. базир. H6…H8)

- с гидропластом ε_цу= 0,005…0,01мм

- цанговая ε_ц=0,003…0,005 мм

10. Основные схемы установки заготовки на внутреннюю наружную поверхность и соответствующие типы установочных и зажимных элементов.

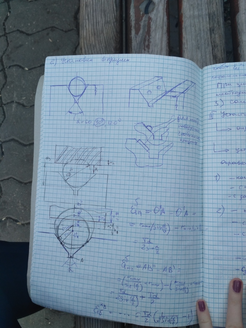

1. Во втулку

2. В призмы

3. С амоцентрирующий патрон

Во втулку: Наличие рад. зазора → смещение оси заготовки со среднего положения

ε_бн2 = ∆_заг/2 + ∆_вт/2 + ∆_гар/2 + ∆_изн/2 = S_max/2 ;

ε_бн1 = S_max +∆d‛ ; ε_бн3 = S_max ;

В призмы:

Чтобы ε_б^Н3=0 необходимо чтобы лыска была параллельна одной из граней призмы. При центрировании используются две призмы: необходимо использовать горизонтальные призмы.

При установке в самоцентрирующие призмы ε_б =0

Самоцентрирующие патроны:

В этом случае могут возникнуть погрешности формы нежестких заготовок ( кольца )

П ри установке жестких заготовок : происходит смещение оси заготовки с центра вращения за счет контактных деформаций и неравномерности движения кулачков

11. Основные схемы установки заготовки на плоскости и соответствующие типы установочных и зажимных элементов.

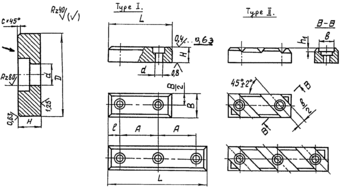

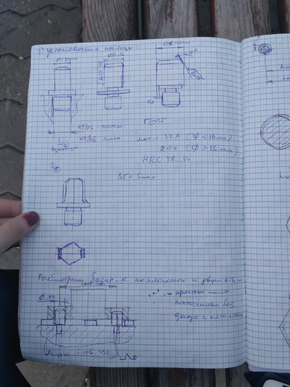

О поры: D =6…40 мм;

d =4…25 мм;

H = 10…76 мм;

Черн пов черн и чист чист пов h = 6…40 мм;

Материалы: - до Ø16(D) или (H) →сталь У8А(HRC=58…62)

- свыше Ø 16(D) или (H)→сталь 20(20Х)→цемент(h=1,2);

закалка HRC=55…58

Пластины:

Шайбы

при установке по плоскости:

Из лекций Никадимова:

ε_б = f (схемы установки) и технолог с помощью пересчета размеров может всегда сделать ее равной нулю.

εб_А = 0;(совпадение баз)

εбB ≠ 0; однако можно сделать пересчет и ввести размер (С) , для которого εбС = 0

ε_з = f (тип опор , материала , Q; Ra и т.п.)

Из лекций Марецкой:

ε _присп = ε_{изг.присп+} ε_{уст.пов+} ε_и.п

ε _изн =β* N

коэф. изм число контактов заготовок с опорами

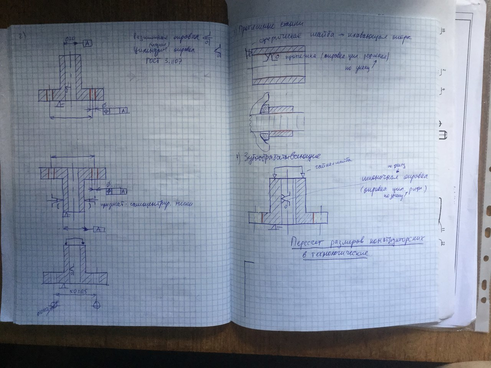

12. Основные схемы установки заготовки на внутреннюю конусную поверхность и соответствующие типы установочных и зажимных элементов.

Центровые отверстия, фаски

Г л.неподвижный устанавливается в переднюю бабку (редко в заднюю) «-» наличие ε_б^осев.

Устанавл.в заднюю бабку при знач.нагрузке

Р ифленый неп.центр «+» передает кр.момент, устанавл.в переднюю и в заднюю бабку

Плав.центр устанавливается в переднюю бабку «+»ε_б^осев.=0

Характеристики
