Цель №5 – истребитель противника, атакующий бомбардировщик, выполняет полет по траектории прицеливания с постоянным нормальным ускорением ().

Ниже на рисунках представлено взаимное расположение самолета противника и бомбардировщика, ориентация их векторов скоростей и ускорений в момент выстрела, для которого выполняются расчет и анализ прицельных поправок, также указаны гипотезы о движении цели.

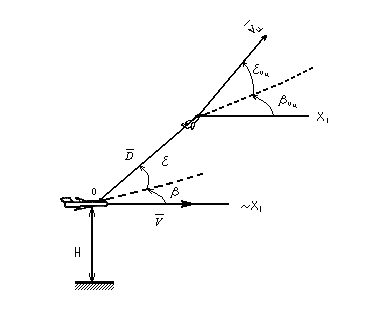

Цель №1 (прямолинейное и равномерное движение цели ).

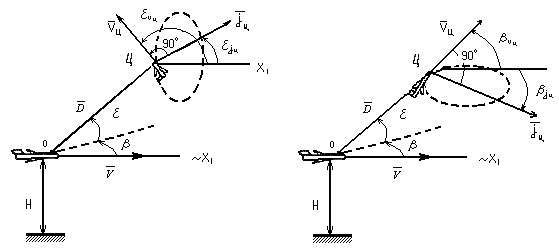

Цель №2 (движение цели с постоянным нормальным ускорением ).



Цель №3 (движение цели по дуге окружности в вертикальной плоскости).

Цель №4 (движение цели по дуге окружности в горизонтальной плоскости).

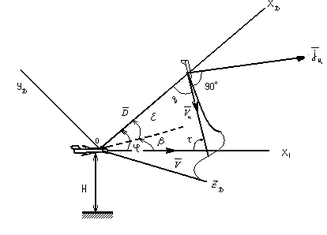

Цель №5 (истребитель противника, атакующий бомбардировщик, выполняет полет по кривой прицеливания с постоянным нормальным ускорением ).

Положение цели в системе координат, связанной с ЛА, определяется дальностью D, бортовым углом цели β и углом места цели ε (при условии совмещения визирной линии с целью). Направление вектора скорости целей №1-4 определяется углами βVц и εVц. Для упрощения расчета дополнительных параметров условий стрельбы для цели №5 считаем, что противник совершает маневр по кривой погони, т.е. .

Для целей №3 и №4 ускорение определяется по формуле

(1.1)

,

где R- радиус разворота цели при полете по дуге окружности.

Для цели №3 и №4 радиус R определяется соответственно по формулам

(1.3)


,

где n – перегрузка самолета-цели на развороте.

1.2. Варианты начальных условий стрельбы и вводимых в прицельную систему величин

В таблице 1.1 приведены варианты начальных условий стрельбы.

Таблица 1.1

Параметры

Номер варианта

Примечания

1

2

3

4

5

Н, км

10

15

20

25

30

V , км/час

700

800

900

1000

1100

Vц , км/час

800

900

1000

1100

1200

, м/с2

40

45

50

55

60

Только для цели №2

D, м

800

600

500

700

900

β , град

-130

130

-100

-160

-140

Не для цели №5

ε, град

60

-60

30

-70

60

Не для цели №5

β , град

-160

160

170

150

-150

Только для цели №5

ε, град

70

-70

50

-50

30

Только для цели №5

βvц, град

60

-60

120

60

70

Не для цели №3

εvц, град

-45

45

-30

30

20

Не для цели №4

βjц, град

30

-30

100

-100

50

Только для цели №2

εjц, град

-25

25

-60

60

40

Только для цели №2

n

4

4,5

5

5,5

6

Только для цели №3 и №4

αат, град

1020’

2030’

3020’

5010’

6

βск, град

0050’

0030’

-1010’

0040’

-0020’

γ,υ

0

0

0

0

0

В таблице 1.2 для каждого варианта приведены значения величин, вводимых в прицельную систему.

Таблица 1.2

Параметры

Номер варианта

1

2

3

4

5

C, м2/кг

1,5

1,8

2

2,2

2,4

10-5 Cb, с/м

6

6,5

7

7,5

8

C2

0,8

0,85

0,9

0,95

1

V0, м/с

800

850

900

950

1000

Ввx1, м

40

30

25

20

15

Ввy1, м

-3

3

-2

2

0

Ввz1, м

2

-2

3

-3

4

1.3 Варианты скалярных уравнений для решения задачи прицеливания

Для решения задачи прицеливания используются пять прямоугольных правых систем координат, на оси которых студенты проектируют векторное уравнение задачи прицеливания. Всего 15 вариантов.
