Результаты расчета приведены в приложении Г.
Таблица 3.6 – Экстремальные усилия для расчета армирования свай в опоре 0
| Критерий | Qx, тс | Qy, тс | N, тс | e, м | N нагрузки | N сваи | Глубина* | Постоянные нагрузки | |
| N, тс | е, м | ||||||||
| От расчетных нагрузок (на прочность и устойчивость) | |||||||||
| max N | -0,8 | -2,1 | 524,0 | 0,182 | 1 | 4 | 5,97 | 389,0 | 0,1970 |
| min N | 0,6 | -1,6 | 94,1 | 1,378 | 6 | 3 | 5,97 | 133,8 | 0,5667 |
| max e | 0,6 | -1,6 | 94,1 | 1,378 | 6 | 3 | 5,97 | 141,8 | 0,5557 |
| От сочетаний, включающих сейсмические нагрузки | |||||||||
| max N | -0,5 | -6,2 | 603,0 | 0,306 | 8 | 4 | 5,97 | 389,0 | 0,1970 |
| min N | -30,4 | 37,9 | -2,1 | 44,824 | 2 | 3 | 1,99 | 117,9 | 0,0671 |
| max e | -30,4 | 37,9 | -2,1 | 44,824 | 2 | 3 | 1,99 | 122,4 | 0,0997 |
| От нормативных нагрузок (на трещиностойкость) | |||||||||
| max N | 1,9 | -1,4 | 458,3 | 0,200 | 4 | 4 | 5,97 | 322,1 | 0,1430 |
| min N | 1,9 | -1,4 | 159,0 | 0,577 | 4 | 3 | 5,97 | 197,8 | 0,2328 |
| max e | 1,9 | -1,4 | 159,0 | 0,577 | 4 | 3 | 5,97 | 197,8 | 0,2328 |
3.1.2 Сбор нагрузок и расчет фундаментов промежуточной опоры
Сбор нагрузок и расчет фундаментов опор моста произведен в программе ОПОРА_Х см. приложение Г.

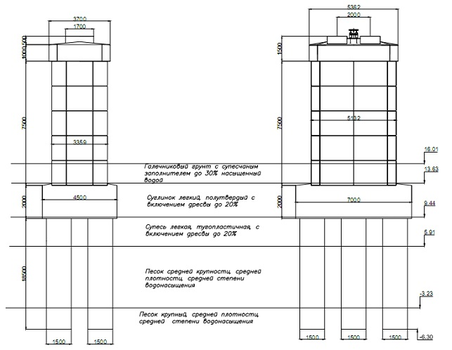

Схема береговой опор приведены на рисунке 3.2
Рисунок 3.2 – Схема береговой опоры
Исходные данные для расчета опоры.
Данные о пролетном строении моста приведены в таблице 3.7.
Таблица 3.7 – Данные о пролетном строении моста
| Полная длина пролета, м | Расчетная длина пролета, м | Строительная высота в пролете, м | Нагрузка от веса балок, тс/м | Нагрузка от веса мостового полотна, тс/м | Вид опорных частей | Расстояние между торцами балок (среднее), м | |
| Слева | Справа | ||||||
| 34,20 | 33,6 | 3,07 | 7,61 | 2,3 | Подвижные | Неподвижные | 0,100 |
| 34,20 | 33,6 | 3,07 | 7,61 | 2,3 | Подвижные | Неподвижные | 0,100 |
| 34,20 | 33,6 | 3,07 | 7,61 | 2,3 | Подвижные | Неподвижные | 0,100 |
Прочие данные и нагрузки приведены в таблице 3.8.
Таблица 3.8 – Прочие данные и нагрузки
| Число путей на мосту | 1 |
| Угол между опорой и осью моста | 90о |
| Класс временной нагрузки | 14 |
| Номер климатического района | 3 |
| Сейсмичность в баллах | 8 |
| Уровень меженных вод, м | 15,56 |
Общие данные по опоре приведены в таблице 3.9. Данные о ступенях опор, грунтах приведены соответственнов таблице 3.10 и 3.11.
Таблица 3.9 – Общие данные по опорам
| Данные | Опора |
| Отметки уровней, м: | |
| - головки рельса | 26.80 |
| - верха опорной площадки | 23,20 |
| - подошвы ростверка | 12,20 |
| - отметка верха грунта | 16,14 |
| - отметка низа свай | -6,30 |
| Расстояние от оси насадки до оси опирания | 1,000 |
| Высота опорных частей, м | 0,520 |
| Мостовое полотно на пролетном строении | Балласт |
| Основание опоры | Свайный фундамент |
| Вид свай | Буронабивные |
| Диаметр свай, м | 1,5 |
Таблица 3.10 – Данные о ступенях опор
| № ступени | Вид сечения | Число элементов | Отметка низа ступени |
| 1 | Прямоугольное | 1 | 21,700 |
| 2 | Прямоугольное | 1 | 14,200 |
| 3 | Прямоугольное | 1 | 12,200 |
| 4 | Круглое | 6 | -6.300 |
Таблица 3.11 – Данные по грунтам
| Вид грунта | Отметка подошвы слоя, м | Показатель консистенции | Клэффициент пористости грунта | Объемный вес, т/м3 | Влажность, % | Угол внутреннего трения | Удельное сцепление, т/м2 | Условное сопротивление Ro, т/м2 | Коэффициент пропоциональности, т\м2 | Модуль деформации, т/м2 |
| 4 | 13,55 | 0,00 | 0,609 | 2,10 | 0,2 | 35,0 | 0,10 | 8,9 | 1800 | 4500 |
| 11 | 5,92 | 0,33 | 0,707 | 1,88 | 0,2 | 22,0 | 2,20 | 14,7 | 1035 | 1550 |
| 8 | -3,25 | 0,00 | 0,676 | 1,79 | 0,1 | 35,0 | 0,10 | 24,5 | 1296 | 3000 |
| 7 | -9,00 | 0,00 | 0,489 | 2,01 | 0,1 | 40,0 | 0,10 | 24,3 | 3900 | 4000 |
| 10 | -17,60 | 0,00 | 0,375 | 2,06 | 0 | 33,0 | 0,10 | 34,3 | 1560 | 4000 |
Результаты расчета.
Результаты расчета приведены в приложении Г.
Таблица 3.12 – Экстремальные усилия для расчета армирования свай в опоре 1
| Критерий | Qx, тс | Qy, тс | N, тс | e, м | N нагрузки | N сваи | Глубина* | Постоянные нагрузки | |
| N, тс | е, м | ||||||||
| От расчетных нагрузок (на прочность и устойчивость) | |||||||||
| max N | -0,5 | 1,2 | 329,5 | 0,192 | 5 | 3 | 3,73 | 196,0 | 0,0000 |
| min N | 4,9 | 3,9 | 121,5 | 0,766 | 10 | 1 | 1,85 | 150,7 | 0,0000 |
| max e | 4,9 | 3,9 | 121,5 | 0,766 | 10 | 1 | 1,85 | 158,2 | 0,0331 |
| От сочетаний, включающих сейсмические нагрузки | |||||||||
| max N | -0,5 | 4,1 | 361,6 | 0,240 | 4 | 3 | 3,73 | 196,0 | 0,0000 |
| min N | 0,0 | 5,6 | 87,4 | 0,735 | 2 | 4 | 3,73 | 158,2 | 0,0000 |
| max e | -1,2 | 4,2 | 118,2 | 0,917 | 8 | 1 | 3,70 | 167,2 | 0,0287 |
| От нормативных нагрузок (на трещиностойкость) | |||||||||
| max N | -0,5 | 0,8 | 288,5 | 0,190 | 3 | 3 | 3,73 | 175,8 | 0,0000 |
| min N | -1,1 | 0,9 | 150,3 | 0,556 | 6 | 1 | 3,73 | 175,6 | 0,0000 |
| max e | -1,1 | 0,9 | 150,3 | 0,556 | 6 | 1 | 3,70 | 175,6 | 0,0000 |
3.2 Расчет армирования свай в программе «БЕТОН»

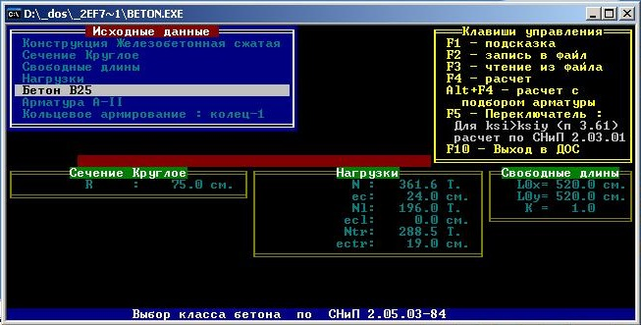

Исходная информация по расчёту промежуточной опоры представленна на рисунке 3.1. Результат расчётов представлен на рисунке 3.2.
Рисунок 3.1. - Исходные данные по расчёту промежуточной опоры
