¦ 11.100 ¦ 3 ¦ 0.667 ¦ 0.866 ¦ 0.315 ¦ 0.315 ¦ 52.851 ¦
¦ 12.950 ¦ 3 ¦ 0.862 ¦ 1.343 ¦ 0.725 ¦ 0.725 ¦ 61.644 ¦
¦ 14.800 ¦ 3 ¦ 0.819 ¦ 1.420 ¦ 0.897 ¦ 0.897 ¦ 70.437 ¦
¦ 16.650 ¦ 4 ¦ 0.654 ¦ 1.317 ¦ 0.977 ¦ 0.977 ¦ 111.370 ¦
¦ 18.500 ¦ 4 ¦ 0.567 ¦ 1.284 ¦ 1.049 ¦ 1.049 ¦ 123.734 ¦
+--------------------------------+-----------+-----------+---------------------+
ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 5.15 тс/м2
ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных
в СП 24.13330.2011 (определяющие проверки)
2.Значения давлений сваи на грунт в таблице приведены
деленными на коэффициент eta2=(Mc+Mt)/(K_n*Mc+Mt)
ф.(В.8) Прилож."В" СП 24.13330.2011, где K_n= 2.500
3.При вычислении предельного давления отсчет глубины Z
производится от ПОДОШВЫ низкого ростверка.
==============================================================
================================================================================
====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================
================================================================================
Отметка подошвы фундамента (ростверка): 12.200 м
Отметка подошвы свай: -6.300 м, Полная длина свай: 18.500 м
------- Проверка несущей способности основания как условного массивного -------
| |
| ВЫПОЛНЯЕТСЯ. Запас 108.71 т/м2 |
|------------------------------------------------------------------------------|
---------------------- Проверка подстилающих слоев грунта ----------------------
| |
| ВЫПОЛНЯЕТСЯ. Запас 89.98 т/м2 |
|------------------------------------------------------------------------------|
------------------- Проверки свай на вертикальные воздействия -------------------
| |
| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 404.48 |
| Выдергивание: Выдергивания нет |
|------------------------------------------------------------------------------|
------------ Проверка давления сваи на грунт по боковой поверхности ------------
| |
| Запас 4.32 тс/м2 |
|------------------------------------------------------------------------------|
ПРИЛОЖЕНИЕ Д
Буровая установка КАТО-30ТНС

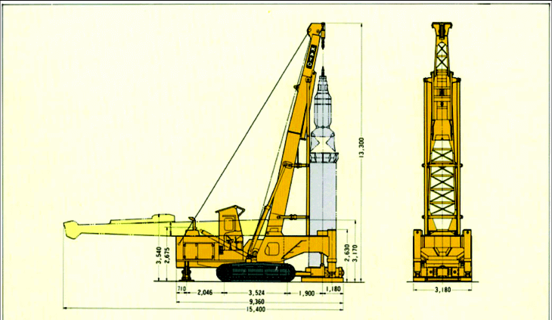

Рисунок Ж.1 – Буровая машина КАТО 30THC
Таблица Д.1 - характеристики KATO 30THC
| Основные характеристики | |
| Наименование | Буровая машина |
| Модель | ЗОТНС |
| Технические данные | |
| • Бурение | |
| Метод производства работ | Метод обсадных труб |
| Диаметр бурения | 1000мм - 1500 мм |
| Макс. внешний диаметр обсадных труб | 1480 мм |
| Макс. глубина бурения | около 45 м |
| • Лебедка | |
Продолжение таблицы Д.1
| Модель | Одноосевой барабан гидравлический | гидравлического типа с системой торможения• сцепления |
| Усилие натяжения | 6000 кгс | |
| Скорость извлечения | 90 м/мин | |
| Обсадные трубы (качательный механизм) | ||
| Качательный момент | 122 000кгс-м | |
| Амплитуда качания | 13 | |
| Максимальное усилие извлечения | 83 400 кгс | |
| Усилие погружения обсадной трубы | 26,000 кгс(мощность гидроцилиндра 135,400 кгс) | |
| ф Ходовые характеристики | ||
| Скорость хода | 1,47 км/ч | |
| Максимальный угол подъема | 38 | |
| Удельное давление на грунт | 0,82 кгс/м | |
ПРИЛОЖЕНИЕ Ж
Стреловой самоходный гусеничный дизель-электрический кран РДК - 250

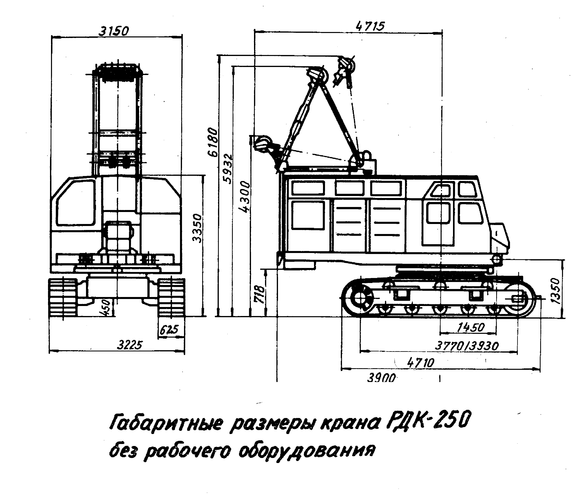

Рисунок Ж.2 – Кран РДК-250
Таблица Ж.3 - Технические характеристики крана РДК- 250
| Грузоподъемность максимальная | 25 т |
| Длина стрелы основная | 14 м |
| Длина стрелы максимальная | 32,75 м |
| Грузоподъемность на гуське | 5 т |
| Длина гуська | 5 м |
| Высота подъема максимальная | 36 м |
| Скорость подъема-опускания | 5 м/мин |
Продолжение таблицы Ж.1
| Скорость передвижения | 1 км/ч |
| Частота вращения поворотной части | 0,3 – 1 об/мин |
| Радиус поворота хвостовой части | 4,44 м |
| Емкость грейфера | 2,5 м |
Рисунок Ж.2 – Грузовые характеристики крана РДК-250
ПРИЛОЖЕНИЕ З
Автосамосвал “МАЗ 651705”

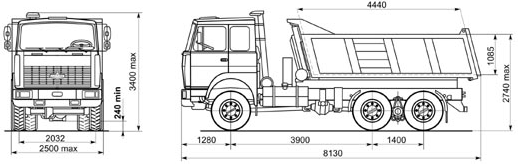

Рисунок З.1 – габаритная схема а/м “МАЗ 651705”
Таблица З.1 – Характеристики а/м “МАЗ 651705”
| Наименование характеристики | |
| Колесная формула | 6х6 |
| Допустимая полная масса а/м, кг | 33000 |
| Масса снаряженного а/м, кг | 13850 |
| Допустимая грузоподъемность а/м, кг | 19000 |
| Объем платформы | 10,5 |
| Двигатель | ЯМЗ-238ДЕ2 (ЕВРО-2) |
| Мощность двигателя кВт (л.с.) | 243 (330) |
| Максимальная скорость, км/ч | 74 |
ПРИЛОЖЕНИЕ К
АВТОКРАН LIEBHERR LTM 1160
Максимальная грузоподъемность 160 тон при вылете 3 м
Телескопическая стрела 13,2 - 62 м
Удлинитель стрелы (гусек) 22 м
Двигатель/мощность двигатель Либхерр / 370 кВт
Привод / рулевое управление 10 x 8 x 10
Скорость передвижения 80 км/ч
Вес в транспортном положении 60 т
Общий вес противовеса 46,5 т

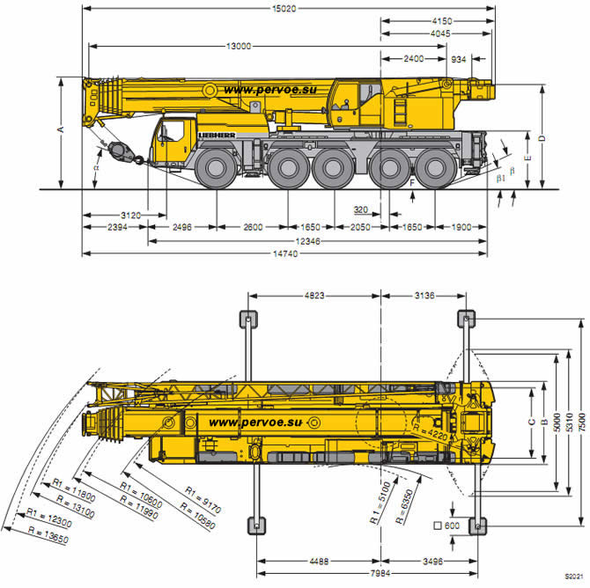

Рисунок К.1- Автокран LIEBHERR LTM 1160

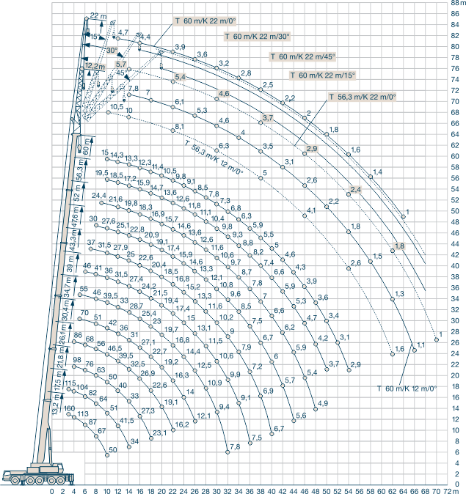

Рисунок К.2- Грузовысотная характеристика автокрана LIEBHERR LTM 1160
Перечень чертежей:
Лист 1.Варианты моста. Варианты № 1 – 2.
Лист 2. Варианты моста. Варианты № 3 – 4.
Лист 3. Общий вид моста.
Лист 4. Конструкция береговой опоры. Сборочный чертеж береговой опоры №0.
Лист 5. Конструкция береговой опоры. Опалубочный и арматурный чертежи столба, ростверка. Каркасы К-1,К-2.
Лист 6. Конструкция промежуточной опоры. Сборочный чертеж
промежуточной опоры №1.
Лист 7. Конструкция промежуточной опоры. Опалубочный и арматурный чертежи столба, ростверка. Каркасы К-1,К-2.
Лист 8. Проект организации строительства. Сооружение береговой опоры №0.
Лист 9. Проект организации строительства. Сооружение промежуточной опоры №1.
Лист 10. Проект организации строительства. Монтаж пролётных строений №2, №3.
Лист 11. Проект организации строительства. Строительная площадка.
Лист 12. Проект организации строительства. Линейный календарный график строительства.
