Список используемых источников

1. ГОСТ 12.0.003-74*. Опасные и вредные производственные факторы. / Госстандарт СССР. - М.: Издательство стандартов, 1976;

2. Строительные нормы и правила СНиП 12-03-2001 «Безопасность труда в строительстве»

3. Проектирование мостового перехода на участке пересечения реки трассой железной дороги. / Копыленко В.А., Переселенкова И.Г. – М.: МПС РФ МИИТ, 2003. - 154 с.

4. СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23.01.99*.

5. ГОСТ 9238-83. Габариты приближения строений и подвижного состава железных дорог колеи 1520 мм / Госстрой СССР. – М.: Издательство стандартов, 1988. – 31 с.

6. СП 35.13330.2011 Мосты и трубы. Актуализированная редакция СНиП 2.05.03-84*.

7. Топеха А.А. Соствление и сравнение вариантов железобетонного моста: Методические указания к курсовому и дипломному проектированию. – Хабаровск: ДВГУПС, 1999. – 42 с.

8. Бахарев И.И., Рязанов Ю.С. Проектирование фундаментов глубокого заложения: Учебное пособие. Хабаровск: ДВГУПС, 2000. – 107 с.

9. СП 24.13330.2011 Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85.

10. Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 13.07.2015) "Технический регламент о требованиях пожарной безопасности";

11. Межгосударственный стандарт Гост 12.0.230-2007 ссбт «система стандартов безопасности труда. системы управления охраной труда. Общие требования.»

12. СНиП 12-01-2004. Организация строительства. / Госстрой России. – М.: АОЗТ ЦНИИОМТП ФГУП ЦНС, 2004.

13. Власов Г.М. Проектирование опор мостов: Учебное пособие. – новосибирск: Изд-во СГУПСа, 2003.- 332с.

14. Примеры расчета железобетонных мостов / Я.Д. Лившиц, М.М. Онищенко, А.А. Шкуратовский – К.: Вища шк. Головное изд-во, 1986.- 263с.

15. Строительство мостов: Учебник для вузов железнодорожного транспорта / Бобриков Б.В., Русаков И.М., Царьков А.А.; Под ред Б.В. Бобрикова.- М.: Транспорт, 1978, 296 с., ил., табл.

16. Клочкова Е.А. Охрана труда на железнодорожном транспорте: Учебник для техникумов и колледжей ж.-д. трансп. — М.: Маршрут, 2004. — 412 с;

Приложение А
Расчет отверстия моста

1. Определение отверстия моста

Отверстие моста определяется по формуле:

, (А.1)

где Q_1%- расчетный расход воды, Q_1%=190 м³/с;

₀- коэффициент стеснения водного потока опорами моста, ₀=0,99;

Р- коэффициент общего размыва;

V_ср- средняя скорость течения воды, V_ср=2 м/с;

H^ср_д.р.- средняя глубина воды до размыва,

, (А.2)

где - глубина воды до размыва в i – ой точке сечения водотока;

n_г- количество взятых глубин, n=12 шт.

Определение глубины воды до размыва в i – ой точке сечения водотока представлено в таблице 1.4.

= м

Коэффициент общего размыва Р принимается по таблице 1.5 в зависимости от погонного расхода воды g_о, равного:

g_o = h^ср V_ср = 1,55 2 = 3,1 м³/с

Таблица 1.4 - Глубина воды до размыва

№ сечения	Глубина воды до размыва ,м
1	0
2	1,2
3	1,63
4	2,17
5	2,33
6	2,35
7	2,12
8	2,12
9	2,12
10	1,38
11	1,22
12	0

Таблица 1.5 - Коэффициент общего размыва Р

Погонного расход воды gо,, м3/с	Коэффициент общего размыва Р
до 2	2,2
3	2,1
5	1,7
до 10	1,4
15	1,3
20	1,25

Коэффициент общего размыва принимаем Р=2,2

Тогда,

м

Приложение Б

Расчет отметок общего размыва дна водотока

1. Определение общего размыва

Глубина воды после размыва определяется по формуле:

(Б.1)

где – наибольшая глубина воды.

Результаты подсчета глубин воды после размыва приведены в таблице 1.6.

Для каждого морфологически однородного («внутри себя ») участка под мостом вычисляют средние удельные расходы в условиях неразмытого подмостового сечения:

, (Б.2)

где – расход воды, м3/с, проходящий через j–ый еще неразмытый паводком характерный участок подмостового сечения;

– протяженность, м, j–го участка в отверстии моста, измеренная на отметке РУВВр% или (НУВВр%)за вычетом ширины промежуточные опор, расположенных на данном участке.

Удельный расход воды , м³/(с∙м), на i–ой вертикали живого сечения под мостом, имеющий место до начала общего размыва, определяют по формуле

, (Б.3)

где – глубина воды, м, до размыва на i–ой вертикали, расположенной на j–ом участке подмостового сечения;

– средняя глубина воды, м, до размыва на j–ом участке подмостового сечения;

у – показатель степени, принимаемый равным: 1,3 – в случае динамического равновесия наносов; 1,25 – если нет поступления наносов на участок, сложенный несвязными грунтами; 1,17 – при связных грунтах, слагающих дно водотока.

Среднюю глубину воды до размыва на j –ом участке подмостового сечения вычисляют по формуле

, (Б.4)

где – площадь, м², живого сечения до размыва на на j–ом участке под мостом, определяемая за вычетом площади, занимаемой на поперечном профиле водотока промежуточными опорами, расположенными на данном участке.

Максимальную глубину воды, м, на i–ой вертикали после завершения общего размыва определяют по формуле

, (Б.5)

где =9,81 м/с² – ускорение свободного падения;

- средняя крупность частиц грунта, подстилающего русло водотока, м;

- параметр, зависящий от вероятности превышения расхода:

р%	0,33	1	2	5	10
	1,07	1,00	0,7	0,91	0,86

Таблица 1.6 – Величина дна водотока

№ сечения
1	0	0
2	1,2	3,93
3	1,63	4,63
4	2,17	5,13
5	2,33	5,16
6	2,35	5,17
7	2,12	5,12
8	2,12	5,12
9	2,12	5,12
10	1,38	4,28
11	1,22	3,98
12	0	0

Приложение B.

Проектирование фундаментов опор моста по вариантам

Вариант 1

Проектирование фундаментов левого устоя

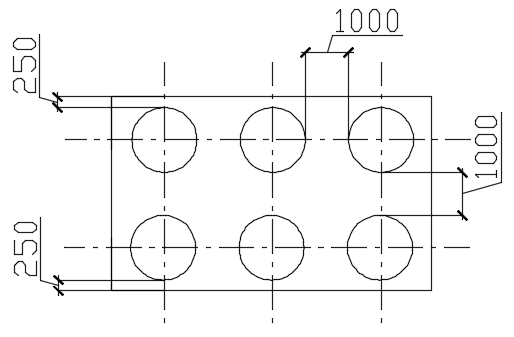

Расчет сводится к определению глубины погружения столбов. Размещение столбов в ростверке (насадке) приведено на рисунке В.1.

Рисунок В.1 – Размещение столбов в ростверке

Для правильно запроектированного фундамента должно выполняться условие:

N < N_d (1.1)

где N – максимальная сжимающая нагрузка, передаваемая на один столб, кН, равная:

(1.2)

где η = 1,5 – коэффициент, учитывающий действие изгибающего момента в уровне подошвы фундамента;

n_с = 6 – число столбов;

G_с - расчетная нагрузка от веса одного столба, кН, определяемая по выражению:

(1.3)

где γ_с = 2,5 т/м³ = 24,5 кН/м³ – удельный вес материала столба (железобетон);
