Текст из файла (страница 3)

Промежуточная опора.

Глубина заложения в грунт 21 м.

Суммарная нагрузка на фундамент опоры F, кН

(2.9)

где – вес тела опоры.

(2.10)

, (2.11)

где - вес пролётного строения;

– коэффициент надёжности по нагрузке [4];

- вес от подвижного состава;

- коэффициент надёжности по нагрузке [4];

– динамический коэффициент.

Расчетная схема представлена на рисунке 2.4.

Рисунок 2.4 - Расчётная схема промежуточной опоры

– вес пролётного строения [3, прил. 1]

– вес балласта.

– временная нагрузка [7, прил К]

– коэффициент надёжности по временной нагрузке [4]

– динамический коэффициент [4]

Общая нагрузка на фундамент

Вес, действующий на один столб

(2.12)

Где , количество столбов в опоре.

Проверка

Проверка выполняется.

Береговая опора.

Глубина заложения в грунт 20,4 м.

Суммарная нагрузка на фундамент опоры F, кН

Где, – вес тела опоры.

(2.13)

, (2.14)

Где, - вес пролётного строения;

– коэффициент надёжности по нагрузке [4];

- вес от подвижного состава;

- коэффициент надёжности по нагрузке [4];

– динамический коэффициент.

Рисунок 2.5 - Расчётная схема береговой опоры

– вес пролётного строения [12, прил. 1]

– вес балласта.

– временная нагрузка [4, прил К]

– коэффициент надёжности по временной нагрузке [4, 6.23]

– динамический коэффициент [4]

Общая нагрузка на фундамент

Вес, действующий на один столб

(2.15)

Где , количество столбов в опоре.

Проверка

Проверка выполняется.

Для рациональности разработанных конструкций моста, составляем ведомость строительно - монтажных работ, приведённых в таблице 2.1.

Таблица 2.1 Стоимость строительно-монтажных работ

, следовательно в следующих вариантах применяются более тяжёлые пролётные строения.

2.2. Вариант № 2

Во втором варианте принята схема 6х27,6м. Пролётные строения балочно-разрезные железобетонные полной длиной и расчётным пролётом , выполненные по типовому проекту Инв. № 556/11-15

Рисунок 2.6 - Схема моста.

Отметка подошвы рельса (ПР):

, (2.16)

где = 140,26м., расчётный уровень воды;

- минимально нормируемое возвышение низа пролетного строения над УВВ

строительная высота пролётного строение

Отметка бровки земляного полотна:

(2.17)

Фактическое отверстие моста

(2.18)

где - ширина опоры;

количество пролётов;

– строительная высота пролётного строения над опорой;

– полная длина пролётного строения.

Погрешность:

(2.19)

Условие удовлетворяется.

2.2.1. Разработка конструкции промежуточной опоры

В данном варианты принимаю промежуточные опоры безростверкого типа на буронабивных столбах d=1,5м

Назначение размеров опор принимаем исходя из размеров опорных частей и зазора между пролётными строениями. Схема опоры представлена на рисунке 2.7.

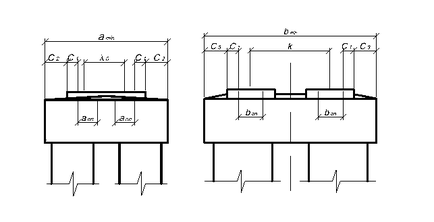

Рисунок 2.7. - Схема для определения размеров опор

Минимальный требуемый размер опоры вдоль оси моста А_оп, м, определяется из выражения [13]

(2.20)

где а_оч – продольный размер опорной части [13];

с₁ – расстояние между торцами опорной части и опорной площадки,

с₁ = 0,15 − 0,20 м;

с₂ – расстояние между торцами опорной площадки и подферменной плиты,

с₂ = 0,30 м.

Минимально требуемый размер опоры поперек оси моста В_оп, м, определяется по формуле[13]

(2.21)

где К – расстояние между осями главных балок пролетного строения

К = 1,8 м;

b_оч – поперечный размер опорной части [13];

с₃ – поперечный размер подферменника от опорной,

с₃ = 0,3.

Высота подферменной плиты составляет 0,15 м.

К дальнейшей разработке размер плиты – насадки принимаем 4,5х4,5м., который обеспечивает нормативное условие расположения буронабивных столбов вместе, размер плиты – насадки и расположение буронабивных столбов показаны на рисунке 2.8.

Рисунок 2.8 - Размер плиты - насадки.

Глубина заложения буронабивных столбов определяется в соответствии с инженерно-геологическими и геокриологическими условиями района расположения моста. Окончательная глубина заложения буронабивных столбов производим согласно СП 24.13330.2011 Свайные фундаменты.

Расчет по несущей способности основания столбчатой опоры производят с учетом условия [2]:

, (2.22)

где – расчетная вертикальная нагрузка на столб и оболочку;

– несущая способность (сила предельного сопротивления) столбов или оболочек.

Для вертикально нагруженной столбчатой опоры при неоднородных по составу грунтах несущую способность определяется по формуле [2]

, (2.23)

где –коэффициент условий работы, принимаемый по указаниям [2], –коэффициент условий работы грунта под подошвой столбчатой опоры, принимаемый по указания [2], = 1; – расчетное сопротивление грунта под подошвой столбчатой опоры, определяемое согласно указаниям [2], – площадь опирания столбчатой опоры, u — периметр поперечного сечения столбчатой опоры, _сf — коэффициент условий работы грунта на боковой поверхности сваи, зависящий от способа образования скважины и условий бетонирования, принимаемый по указаниям [2], f_i — расчетное сопротивление i-го слоя грунта на боковой поверхности столбчатой опоры, принимаемое по указаниям [2], h_i — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью столбчатой опоры ;

Промежуточная опора.

Глубина заложения в грунт 20,79 м.

Суммарная нагрузка на фундамент опоры F, кН

(2.24)

где, – вес тела опоры.

(2.25)

, (2.26)

где, - вес пролётного строения;

– коэффициент надёжности по нагрузке [4];

- вес от подвижного состава;

- коэффициент надёжности по нагрузке [4];
