Наименование:

-макс. крутящий момент (kNm) - 220

-обороты вращателя (об\мин) - 7~26

-скорость обратного вращения для сброса грунта (об\мин) - 140

-максимальная сила выдёргивания (kN) - 200

-угол наклона налево-направо мачты ( °) - ±6

-угол наклона вперёд мачты ( °) - 5

-угол наклона назад мачты ( °) - 15

-общая длина шасси (мм) - 5740

-макс. глубина бурения (м) - 60(68)

-макс. диаметр бурения (мм) - 2000(2300)

-ширина гусеницы (мм) - 800

-ширина оборудования при состоянии работы (мм) - 4300

-ширина оборудования при состоянии транспортировки (мм) - 3000

-высота оборудования при состоянии транспортировки (мм) - 3393

-общий вес в рабочем состоянии ( т. ) - 65

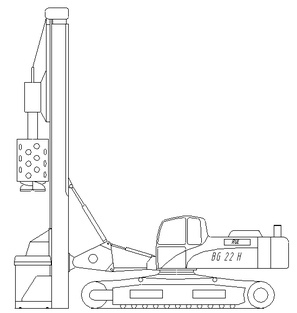

Рисунок А. – BAUER BG - 22H

Приложение Б

Технические Характеристики крана ДЭК-251

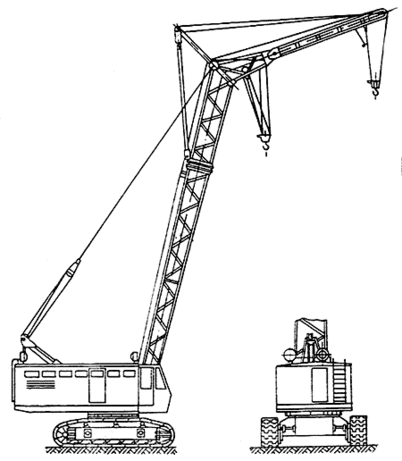

Рисунок Б.1. – Кран ДЭК 251

Таблица В.1. технические характеристики крана ДЭК - 251

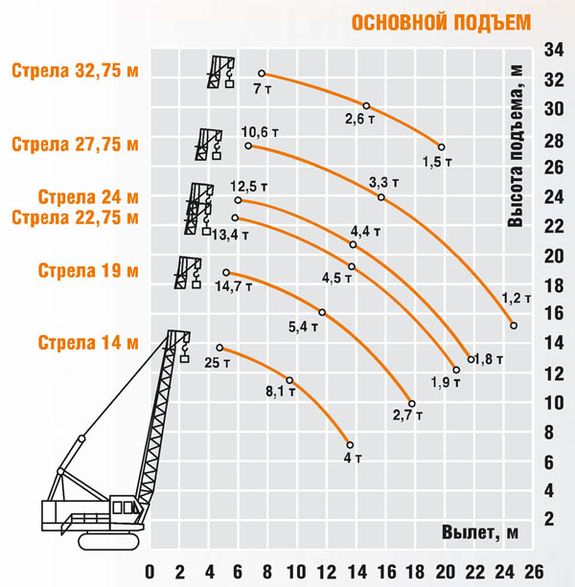

Рисунок Б.2. – Грузоподъемность крана ДЭК 251

Приложение В

Технические характеристики бетононасоса “Schwing”

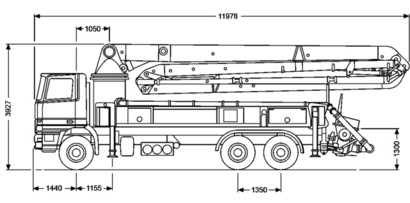

Рисунок В. – бетононасос “Schwing”

Приложениие Г

Технические характеристики автобетоносмесителя

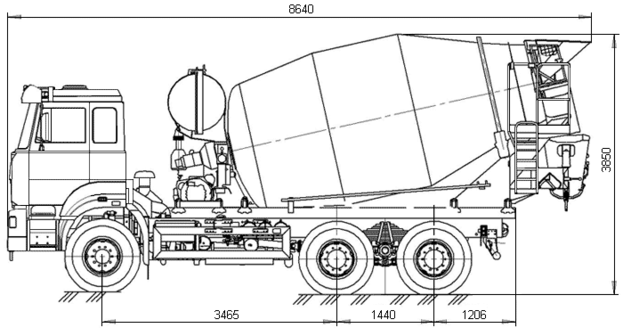

Рисунок Г. – автобетоносмеситель”

(АБС-5DА) на шасси КАМАЗ-55111 6х4

Модель 69363В (АБС-5DА)
Полезный объем смесительного барабана, м³ 5,0
Геометрический объем смесительного барабана, не более, м³ 9,0
Частота вращения смесительного барабана, об/мин 0-14
Высота загрузки, мм 3530
Высота выгрузки бетонной смеси, м 0-2
Вместимость бака для воды, л 600
Тип привода смесительного барабана гидравлический от автономного двигателя Д-144
Потребляемая мощность привода смесительного барабана, кВт 37
Темп выгрузки бетонной смеси, м³/мин 1
Масса, кг:
- технологического оборудования 3755
- снаряженная 10435
- перевозимой бетонной смеси, не более 10915
- полная, не более 22400
Распределение полной массы, кг, не более:
- на переднюю ось 5550
- на заднюю тележку 16850
Габаритные размеры, мм:
(длина х ширина х высота) 7500х2500х3500
Максимальная скорость движения
при полной загрузке (незагруженный), км/ч 50 (75)
Базовое шасси:
Модель KAMAЗ-55111
Двигатель:
Модель 740.31 (Евро-2)
Тип дизельный с турбонаддувом
Максимальная мощность, л. с. (кВт),
при 2200 об/мин 240 (176)

Приложение Д

Технические характеристики автосамосвала

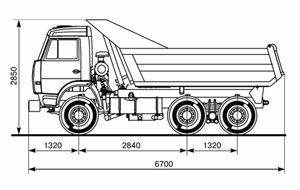

Рисунок Д. – автосамосвал

Весовые параметры и нагрузки КамАЗ 55111:
Снаряженная масса а/м, кг ............................................................................ 9250
нагрузка на передний ось, кг ........................................................................... 3980
нагрузка на заднюю тележку, кг ....................................................................... 5270
Грузоподъемность а/м, кг ............................................................................ 13000
Полная масса автомобиля, кг ....................................................................... 22400
нагрузка на переднюю ось, кг ....................................................................... 5550
нагрузка на заднюю тележку, кг ..................................................................... 16850
Полная масса полуприцепа, кг 12800

Двигатель КамАЗ 55111:
Модель двигателя КамАЗ 55111............................................................................ 740.51-240 (Евро-2)
Тип двигателя КамАЗ 55111 ...... дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Номинальная мощность, нетто, кВт(л.с.) ............................................................................... 165(225)
при частоте вращения коленчатого вала, об/мин ....................................................................... 2200
Номинальная мощность, брутто, кВт(л.с.) ............................................................................. 176(240)
при частоте вращения коленчатого вала, об/мин ....................................................................... 2200
Максимальный крутящий момент, нетто, Нм (кгсм) ................................................................. 912(93)
при частоте вращения коленвала, об/мин .......................................................................... 1100-1500
Расположение и число цилиндров ................................................................................ V-образное, 8
Рабочий объем, л ...................................................................................................................... 10,85
Диаметр цилиндра и ход поршня, мм ..................................................................................... 120/120
Степень сжатия ........................................................................................................................... 16,5

Приложение Е

Технические характеристики Балковоза ПТ-75

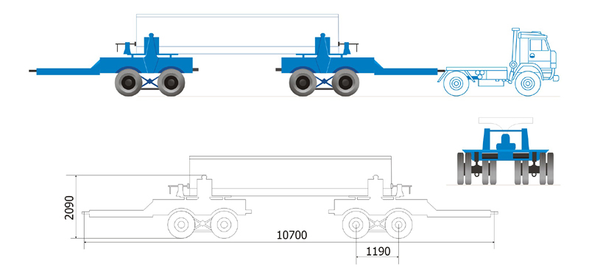

Рисунок Е. – Балковз ПТ-75

Грузоподъемность, кг - 60000

Масса снаряженного транспортного средств, кг - 6000

Полная масса транспортного средства, кг - 66000

Распределение нагрузки транспортного средства в сцепе с основным тягачом, кг:

на дорогу через шины колес передней тележки - 33000,

на дорогу через шины колес задней тележки – 33000

Колея колес, мм

по серединам двойных скатов - 900

по серединам балансировочной подвески - 1790

Количество колес, шт - 32.

Ширина - 3250

Приложение Ж

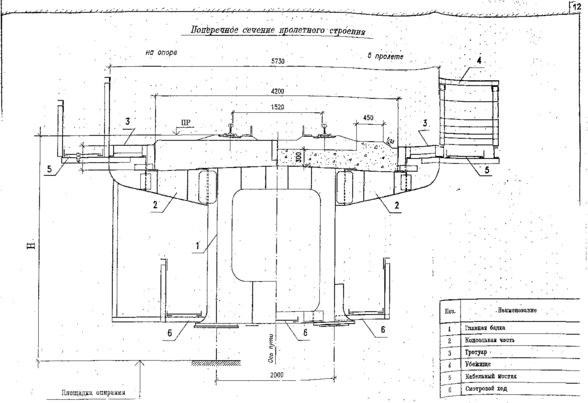

Поперечное сечение пролётного строения

Рисунок Ж – поперечное пролётного строения

Список чертежей

Лист 1: Вариант 1, Вариант 2, Вариант 3

Лист 2: Вариант 4, Вариант 5, Технико-экономическое сравнение вариантов.

Лист 3: Вариант 5, План моста, расположение столбов.

Лист 4: Конструирование промежуточной опоры. Армирование столба.

Лист 5: Конструирование промежуточной опоры. Армирование подферменной плиты.

Лист 6: Конструирование береговой опоры. Армирование столба.

Лист 7: Конструирование береговой опоры. Армирование подферменной плиты.

Лист 8: Технология производства работ по сооружению промежуточной опоры.

Лист 9: Технология производства работ по сооружению промежуточной опоры.

Лист 10: Технология производства работ по монтажу пролётного строения.

Лист 11: Строительная площадка.

Лист 12: График производства работ.
