Пример задачи по определению отметок и глубины заложения трубопровода в конце расчетного участка
Пример задачи по определению отметок и глубины заложения трубопровода в конце расчетного участка

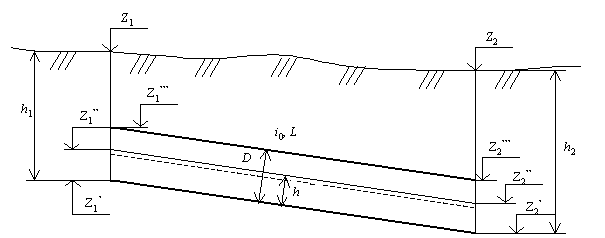

Дано: Z1 и Z2 – отметки поверхности земли в начале и конце участка,
h1 - заложение трубопровода в начале участка,
i0 - уклон трубопровода,
D - диаметр трубопровода,
h - глубина воды,
L - длина трубопровода.
Найти: Отметки лотка трубопровода (Z1’ и Z2’), отметки поверхности воды (Z1’’ и Z2’’), отметки шелыги, т.е. верхней части трубы - (Z1’’’ и Z2’’’) и заложение в конце трубопровода h2.
Расчет:
Z1’ = Z1 - h1 | Z2’ = Z1’ - i0 L | h2 = Z2 - Z2’ |
Z1’’ = Z1’ + h | Z2’’ = Z2’ + h | |
Рекомендуемые материалыFREE Одноэтажное промышленное здание с железобетонным каркасом FREE Проектирование 9-этажного дома FREE 14-этажный 84-квартирный жилой дом FREE Расчёт железобетонных конструкций FREE Водоснабжение и канализация FREE Строительство здания "Реабилитационный центр" Z1’’’ = Z1’ + D | Z2’’’ = Z2’ + D |
Сопряжение трубопроводов
Сопряжение трубопроводов двух смежных участков водоотводящей сети производится тремя способами:
1. По уровню воды. Это сопряжение делают в тех случаях, когда глубина воды во второй трубе больше, чем в первой, т.е. h1 < h2.
Отметки уровня воды в обоих трубах равны: Z1 = Z2.
Отметка лотка трубы:
ZК2 = ZК1 - Δh,
где Δh = h2 – h1.
2. По дну трубопровода. Это сопряжение применяют тогда, когда глубина воды в первом трубопроводе больше, чем во втором, т.е. при h1 > h2.
Отметки лотка обоих труб равны: ZК2 = ZК1.
Отметка воды:
Рекомендуем посмотреть лекцию "Переход газопровода через дороги".
Z2 = Z1 – (h1 – h2) = Z1 + Δh.
3. По шелыгам труб. Это сопряжение рекомендуется СНиП 2.04.03-85 при сопряжении труб разных диаметров. Глубина воды на первом участке меньше, чем на втором, и диаметр первой трубы тоже меньше, чем второй, т.е. h1 < h2 и D1 < D2.
Отметки шелыг обоих труб равны: ZШ2 = ZШ1.
Отметки поверхности воды: Z2 = Z1 + (h2 – h1) + (D1 – D2).
Отметки лотка: ZК2 = ZК1 + (D1 – D2).
