Способы усиления отдельных железобетонных конструкций

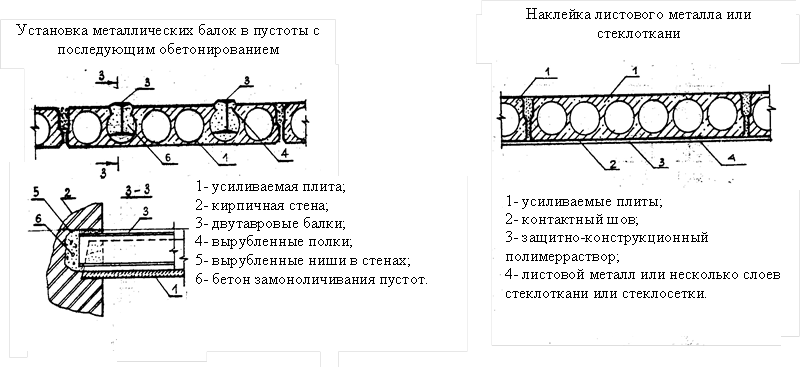

Вскрытие пустот выполняется после установки разгружающих конструкций – подпорок, стоек и т.п. Происходит усиление нормальных и наклонных сечений при минимальном увеличении жесткости.

Обетонирование стальных элементов обеспечивает их антикоррозионную защиту. Существенного увеличения толщины перекрытия не происходит.

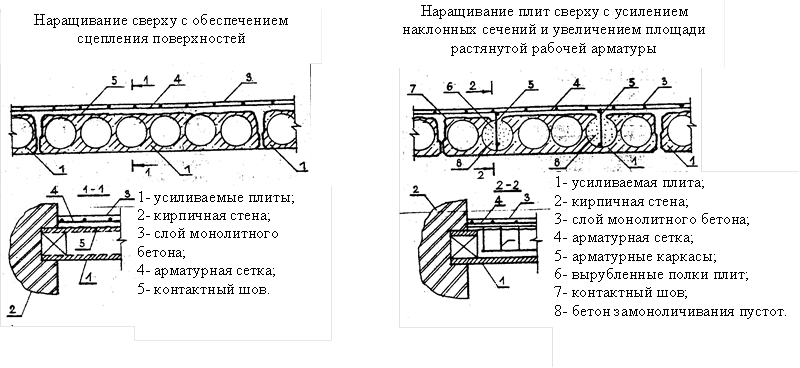

Данный метод позволяет увеличить несущую способность перекрытия путем повышения приведенной площади сечения растянутой арматуры, в том числе неметаллической.

В качестве полимерных составов могут применяться силикатные, поливинил-ацетатные и эпоксидные композиции. В случае использования тканых материалов следует выполнять финишный накрывочный слой.

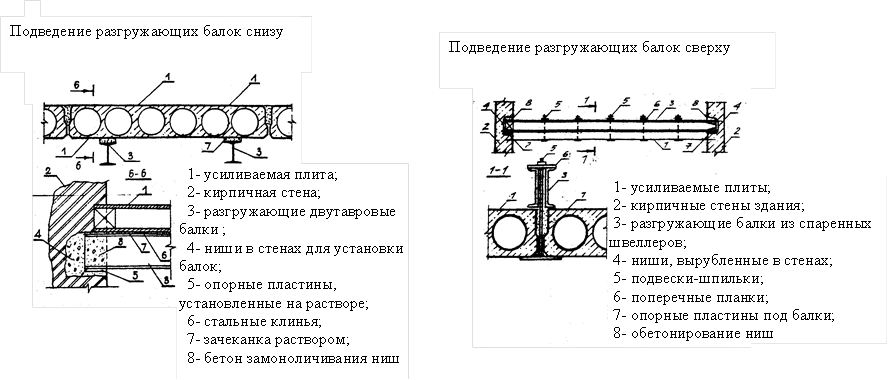

При подведении разгружающих балок происходит усиление нормальных и наклонных сечений. Существенное увеличение жесткости системы происходит при обеспечении прочности контактного шва. Рекомендуется заполнять или зачеканивать швы между плитой и балками клеющими полимерсодержащими составами.

Использование метода ограниченно, так как приводит к увеличению общей высоты ( толщины ) перекрытия.

Метод применим для усиления плит покрытия, так как приводит к появлению на верхней поверхности диска стальных элементов.

Справедливы рекомендации по упрочнению контактного шва. В случае усиления покрытия необходимо обеспечить надлежащее антикоррозионное покрытие стальных элементов и утепление, в том числе балок.

Рекомендуется использовать оцинкованные шпильки и гайки.

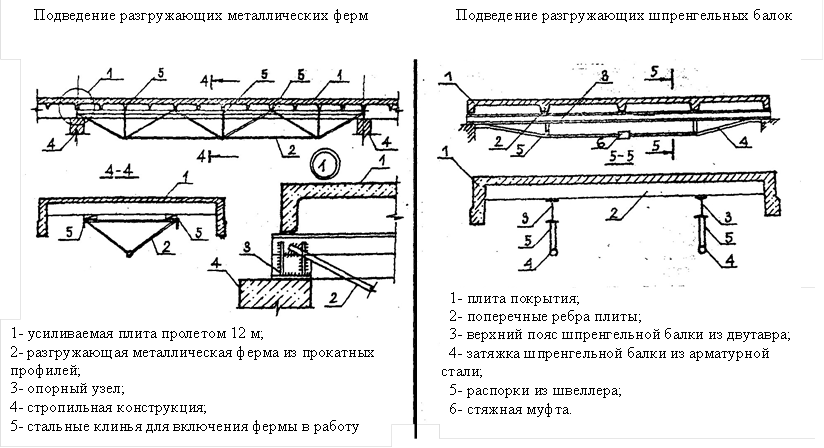

Эффективный способ усиления большепролетных плит покрытия. Для получения большего эффекта необходимо следить за равномерной подклинкой узлов сопряжения плиты и фермы. Во избежание выпадения клиньев их следует зафиксировать прихватками сваркой.

Использование данного метода возможно при обеспечении устойчивости шпренгельных балок в вертикальной плоскости.

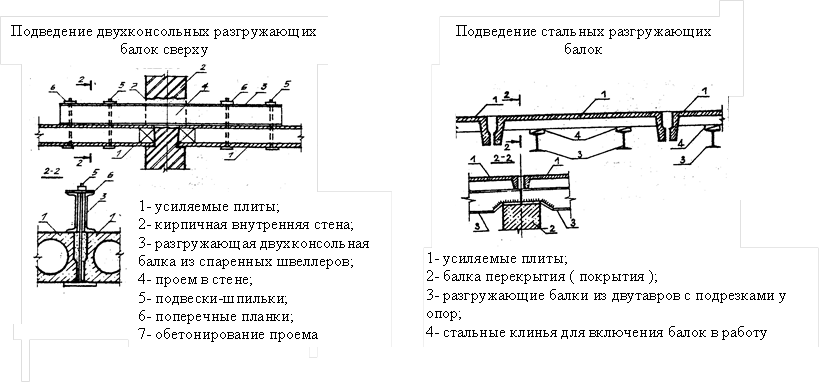

Метод применим для усиления плит покрытий. См. примечания для

«Подведение разгружающих балок сверху»

Наиболее простой и надежный, но материалоемкий способ усиления. Масса металла для усиления 6-ти метровой плиты покрытия составляет около 220-240 кг.

Зачастую не применим из-за невозможности доставки балки в зону монтажа – насыщенность оборудованием, коммуникациями и т.д.

Кроме того, существуют серии плит перекрытия/покрытия с «глухими» торцами, не позволяющими опереть балку усиления.

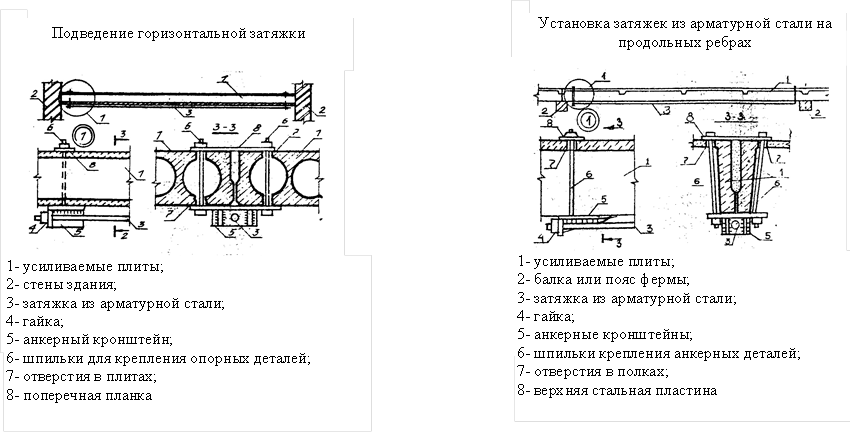

Эффективные методы усиления, так как позволяют включать монтируемые элементы в работу. Значительно менее материалоемкие, чем подведение балок, но с большим количеством метизов. Напряжения при проектировании затяжек и анкерных хомутов следует принимать в пределах упругой работы стали - s = 80-100 МПа для сталей марок Вст3. Скрытые поверхности стальных деталей должны иметь надежное антикоррозионное покрытие. Момент затяжки стандартных гаек, используемых для натяжения, принимается в зависимости от диаметра затяжки и типа резьбы.

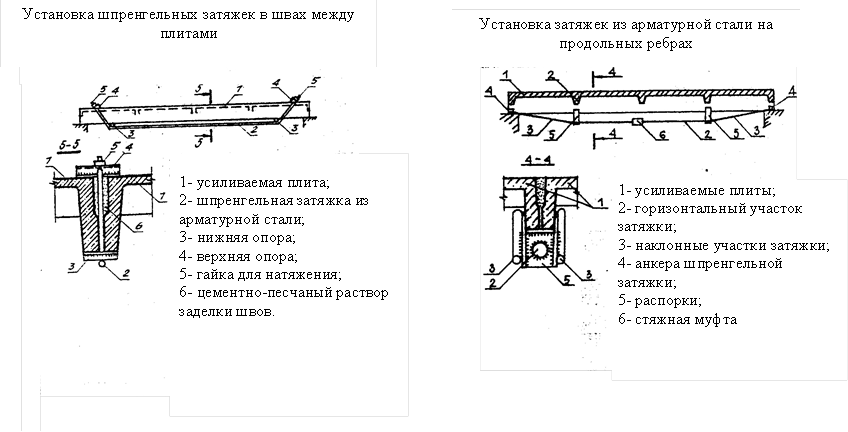

Метод применим при наличии достаточных зазоров между плитами. Для эффективной работы усиления необходимо надежное крепление нижних и верхних опор, предотвращающее продергивание и ослабление натяжения. См. рекомендации по антикоррозионному покрытию и резьбовым соединениям.

Условие надежной работы усиления – обеспечение устойчивости шпренгеля. См. рекомендации по резьбовым соединениям.

Надежный, эффективный способ позволяющий получить соответствующий расчетам, необходимый эффект. Ограниченно применение для усиления плит покрытия из-за необходимости вскрытий конструкций кровли.

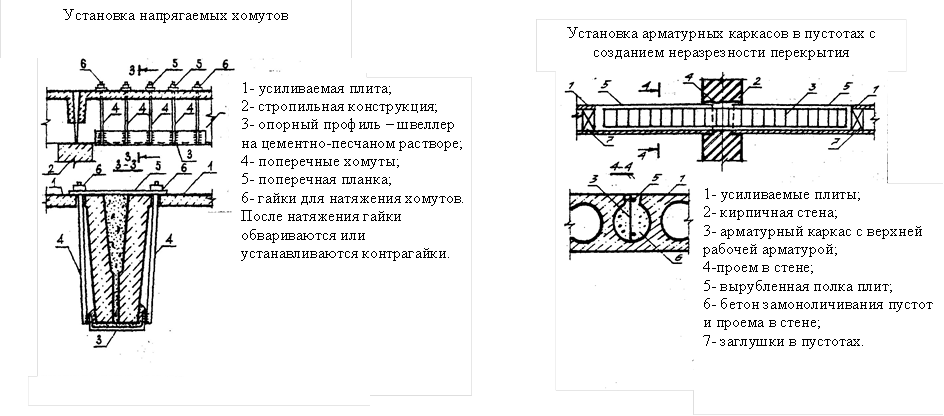

Простой, надежный способ изменения изначальной проектной расчетной схемы работы пустотных плит. Позволяет снизить величины пролетных моментов.

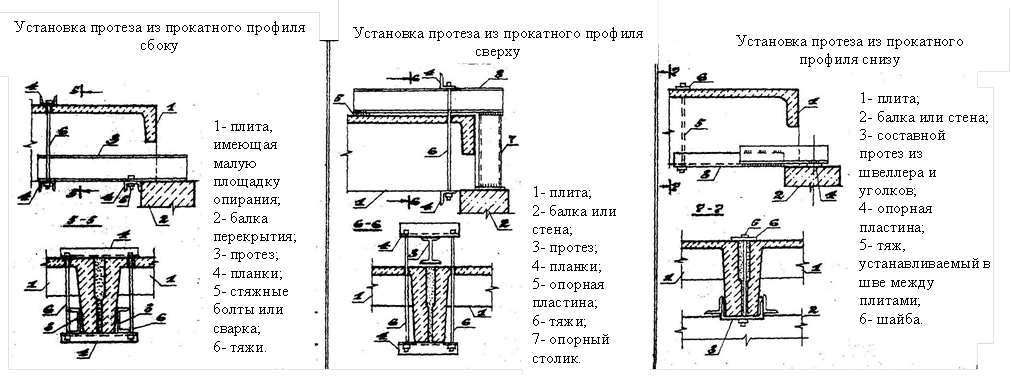

Способы, позволяющие усилить узел опирания ребристых плит, в зависимости от возможности размещения протезных элементов. См. рекомендации по антикоррозионным покрытиям и резьбовым соединениям.

В о п р о с ы

В а р и а н т ы    о т в е т о в

1. Наращивание сечений пустотных и ребристых плит позволяет……

1) … повысить несущую способность путем увеличения плеча внутренней пары сил

2) …снизить массу перекрытия/покрытия

3) … передать часть нагрузок на набетонку

2. Подведение разгружающих балок снизу способствует существенному и эффективному повышению жесткости системы в случае…..

1) …принятия большего профиля балки усиления

2) …обеспечения прочности и жесткости контактного шва

3) … обеспечения минимального трения по контактному шву

4) … применения балок переменного сечения

3. При наращивание сечений пустотных и ребристых плит необходимо………….

1) … обеспечение отсутствия адгезии слоя наращивания к усиливаемой конструкции

2) … обязательное вскрытие пустот и установка арматуры

3) … обязательное устройство шпонок

4) …обеспечение прочности контактного шва

5) … применение бетона большей прочности, чем в усиливаемой конструкции

4. Эффективные напряжения в затяжках и хомутах из сталей Вст3 следует принимать…..

1) …не более временного сопротивления

2)…не более напряжения текучести

3) …равным напряжению текучести

4) …25-50% от величины напряжения текучести

5) …80-90% от величины напряжения текучести

5. Скрытые поверхности и детали элементов усиления …

1) …не требуют проведения никаких мероприятий в любом случае

2) … не требуют проведения никаких мероприятий в случае использования внутри помещений или здания

3) … следует тщательно покрывать антикоррозионными составами или защищать бетоном, раствором

4) … следует тщательно покрывать антикоррозионными составами или защищать бетоном, раствором только при наличии агрессивных компонентов среды

6. Создание неразрезности введением верхней арматуры в изначально шарнирно опертые конструкции возможно при ……

1) … введении дополнительной нижней арматуры, воспринимающей пролетные положительные моменты

2) … введении верхней арматуры, воспринимающей опорные отрицательные моменты

3) … введении поперечной арматуры

7. Создание неразрезности введением верхней арматуры в изначально шарнирно опертые конструкции позволяет ……

1) …ни к чему не приводит

2) … увеличить пролетные моменты и снизить перерезывающие усилия

3) … уменьшить перерезывающие усилия

Вместе с этой лекцией читают "3 Принципы водного законодательства".

4) … уменьшить пролетные моменты

8. Усиление узлов опирания плит протезами выполняется при  ……

1) … необходимости уменьшить перерезывающие усилия в опорных зонах

2) … необходимости перераспределить величины изгибающих моментов

3) … недостаточной прочности узлов на местное действие нагрузки

4) … недостаточности поперечного армирования опираемого элемента
