Тестомесильная машина мтм - 15
Тестомесильная машина мтм - 15
1- редуктор, 2- платформа, 3- съемный резервуар, 4- крышка- решетка, 5- месильные лопасти
Назначение: для замеса крутого теста, используемого для приготовления пельменей, вареников, чебуреков и лапши домашней. Устанавливают на специализированных ПОП.
Техническая характеристика:
- производительность – 25 кг/ч
- объем резервуара - 15л
- частота вращения рабочего инструмента – 46 и 23 об/мин
Устройство: состоит из платформы, съемного резервуара, двух Ζ- образных лопастей, редуктора и двигателя. Рабочая камера – резервуар, в котором горизонтально расположены две месильные лопасти. Валы редуктора имеют на концах шипы для установки месильных лопастей. Резервуар устанавливается на опоры платформы, фиксируется винтами. Сверху он закрыт решетчатой крышкой с электроблокировкой, которая крепится крючком-фиксатором.
Рекомендуемые материалы
Принцип действия: Вращение от двигателя передается лопастям. Продукты, находящиеся в резервуаре, перемешиваются лопастями и насыщаются воздухом. Загрузка продуктов в резервуар производится через решетку крышки в процессе работы машины.
Правила эксплуатации:
- машину собирают: опускают лопасти в резервуар и закрепляют их в шипах редуктора; фиксируют резервуар винтами.
- в резервуар заливают жидкие компоненты, закрывают его крышкой, включают привод, и после получения однородной массы засыпают муку через решетку.
- по окончанию замеса отключают двигатель, снимают крышку и выгружают тесто
- проводят разборку машины: отвинчивают винты, снимают резервуар, извлекают лопасти и проводят сан. обработку резервуара, крышки, вала и лопастей.
Техника безопасности:
- во время замеса не следует брать пробу теста, снимать резервуар при включенном двигателе.

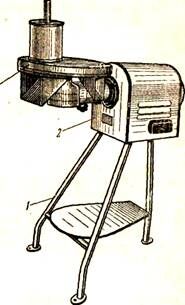

Механизм МС 18-160.
1-трубчатая сварная подставка, 1- конический редуктор, 2- сменные ножевые
2- привод, 3- механизм МС 18-160 решетки, 3- двухлопастной клинообразный
нож, 4- толкатель, 5- загрузочный бункер
Назначение: для нарезки вареных овощей ломтиками, кубиками и брусочками.
Техническая характеристика: - производительность 160кг/ч
- частота вращения ножа – 62 об/мин
- толщина нарезанных ломтиков – 4-6 мм
Устройство: Механизм приводится в действие универсальными приводами ПХ-0,6 и ПУ-0,6
По устройству и принципу действия механизм МС18-160 аналогичен овощерезательной машине МРОВ-160, и отличается от последней только наличием зубчато-конического редуктора. Состоит из привода, корпуса, ножа, ножевой рамки и крышки с загрузочным бункером. На вертикальном рабочем валу крепится плоский нож с двумя режущими лезвиями. Верхняя часть механизма представляет собой тарелку с двумя разгрузочными отверстиями. Одно- для выгрузки нарезанных овощей, другое- для удаления крошек, прилипших к ножу.
Принцип действия: овощи загружаются в бункер, прижимаются к решетке массой толкача. Нож отрезает от клубня ломтик и продавливает его через лезвие решетки.
Правила эксплуатации:
1. Перед началом работы на овощерезательных машинах проверяют их санитарно-техническое состояние, правильность сборки, надежность крепления ножей, ножевых блоков и решеток, а также прочность крепления бункера и воронки.
2. При осмотре рабочих органов поверхности ножей должны находиться в одной плоскости.
3. Затем машину включают и проверяют ее работу на холостом ходу.
4. После этого проверяют исправность и надежность заземления.
5. Овощи предварительно подготавливают: сырые промывают и очищают, крупные вручную разрезают на несколько частей.
6. Загружают овощи в рабочую камеру после включения двигателя.
7. после работы привод выключают, машину разбирают и промывают.
Техника безопасности:
- Категорически запрещается поправлять продукты руками, а также удалять крошки или застрявшие ломтики во время работы машины.
- Нельзя проталкивать овощи руками, разрешается только специальным толкачом.
- В случае появления неполадок в работе машины: стала «бить током», появился повышенный шум, произошла внезапная остановка- ее немедленно отключают и отсоединяют от электросети.
- В процессе работы следят за состоянием рабочих органов и не реже одного раза в неделю затачивают их.
- Замену дисков и ножей производят после полной остановки двигателя
- Во время работы запрещается открывать предохранительную крышку машины.
Неисправности | Возможные причины | Способы исправления |
Ещё посмотрите лекцию "34 Комплексная механизация производства свинины" по этой теме. Машина не режет, мнет продукт | Тупой плоский нож | Заточить плоский нож |
Нарезка продукта кубиками осуществляется медленно | Тупые лезвия решетки | Заменить решетку |
