Контроль и управление газопылеулавливающими установками.

         Все газопылеулавливающие аппараты должны быть оборудованы дроссельными заслонками на входе и выходе газа с ручным или дистанционным приводом.

         Газоочистители оборудуют люками размером не менее 400х400 мм для осмотра и ремонта отдельных узлов, приборов для измерения скорости газов и температуры. В пылесборных бункерах аппаратов предусмотрены люки для контроля уровня пыли.

         Аппараты для очистки газов от газообразных примесей снабжают концентратомерами, уравнемерами, расходомерами и т.д.

"22 Понятие бытия" - тут тоже много полезного для Вас.

         Сухие инерционные аппараты пылеочистки оснащают дифманометрами для измерения гидравлического сопротивления, термометрами на входе и выходе, уравнемерами и т.д.

         Аппараты электрической очистки, рукавные фильтры, оборудуют автоматическими системами встряхивания. В аппаратах мокрой очистки дополнительно устанавливают сигнализаторы прекращения подачи воды и сигнализаторы переполнения уровня дренажного устройства. Для установок с постоянным обслуживающим персоналом вторичные контрольно-измерительные приборы монтируют на щитах управления. Газопылеулавливающие установки оборудуют средствами автоматической блокировки сигнализацией и т.д.

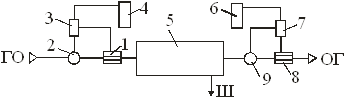

         На рис.6.6 (стр.243) представлена принципиальная схема компоновки газоочистных установок средствами измерения и КИП. Существенный недостаток подобных схем – отсутствие обратной связи между воздействием и откликом.

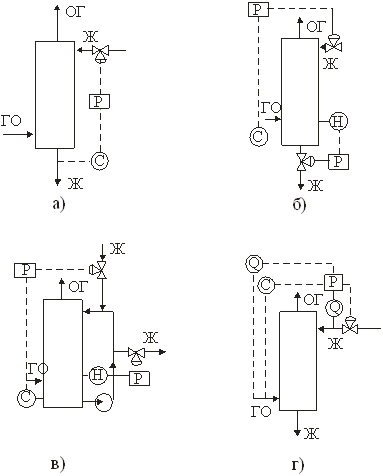

         На рис. 6.8.(стр.244) показана схема автоматического регулирования работы абсорбционных установок, предназначенная для поддержания заданного качества очистки (конечная концентрация жидкости или газа). Если на установке получают жидкость определенной концентрации (рис.6.8а), а степень извлечения компонента из газа не регулируется, то при изменении этой концентрации регулятор изменяет подачу жидкости в абсорбер. Если наряду с концентрацией жидкости регулируется ее уровень в сборнике абсорбера (рис.6.8б,в), то при изменении уровня регулятор воздействует на вывод жидкости из абсорбера. В установке может  осуществляться стабилизация степени извлечения компонента или его конечной концентрации в газе (рис.6.8г), в то время как концентрация жидкости не регулируется. Информация обрабатывается контроллерами, анализируется и подается обратный сигнал на приборы.
