Зубонарезание

3.  Зубонарезание

Основной технологической операцией при изготовлении зубчатых колес является обработка их зубьев, на которую затрачивают 50...60% от общей трудоемкости механической обработки.

Нарезание зубьев на зубчатых колесах в производстве осуществляют фрезерованием, долблением, строганием, шлифованием, накатыванием, протягиванием и другими способами.

При изготовлении эвольвентных зубчатых колес различают два метода зубонарезания: копированием профиля режущего инструмента (метод деления) и обкатыванием (метод огибания).

1. Метод копирования. По методу копирования впадина между зубья­ми колеса образуется режущим инструментом (резцом, пальцевой или дис­ковой фрезой, протяжкой, шлифовальным кругом), имеющим профиль ре­жущих кромок, одинаковый с про­филем впадины обрабатываемого колеса.

Дисковой модульной фрезой на горизонтально-фрезерном станке (рис. 41) нарезают зубчатые коле­са. Фреза 3 совершает вращатель­ное движение, а стол станка 5 с на­резаемым колесом и делительной головкой^* перемещается вдоль оси колеса (продольная подача). После того как впадина зуба профрезерована полностью, стол с заготовкой, посаженной на оправу 2, и делительной головкой отводится в ис­ходное положение, а заготовка 1 с помощью делительной головки 4 повора­чивается на один зуб или на один шаг. Далее фрезеруется следующая впа­дина и т. д.

Рекомендуемые материалы

Рис. 41

При больших модулях^** размеры дисковых фрез получаются очень боль­шими, поэтому при нарезании зубчатых колес с модулем от 30 до 75 мм предпочитают применять пальцевые фрезы.

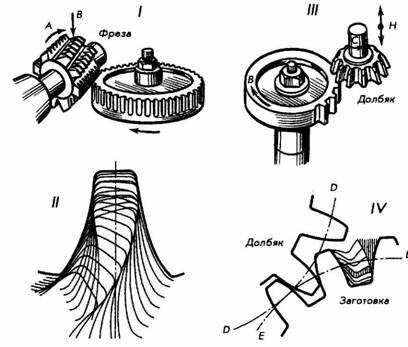

2. Метод обкатывания. При нарезании зубьев червячной фрезой (рис. 42.I) последней сообщают вращательное движение в направлении стрелки А и поступательное движение подачи в направлении стрелки В. Одновре­менно заготовка получает вращательное движение. Благодаря вращатель­ным движениям фрезы и заготовки профили режущих кромок фрезы зани­мают по отношению к профилю зубьев колес ряд положений (рис. 42. II). Эвольвентные профили зубьев колеса образуются при этом как огибающие ряда положений кромок фрезы.

Другой инструмент, работающий по методу огибания, — режущее зубча­тое колесо (долбяк), зубьям которого придана форма, обеспечивающая им режущие свойства. При нарезании зубьев долбяку придают возвратно-по­ступательное движение в направлении стрелки Н (рис. 42. III). Перемещаясь вниз, долбяк своими зубьями срезает с заготовки металл. Кроме того, долбяк и заготовка вращаются в направлении стрелок В и С. При вращении долбяк делительной окружностью D—D (рис, 42, IV) катится без скольже­ния по делительной окружности Е—Е заготовки в направлении стрелки Р. Эвольвентный профиль зуба долбяка при этом будет занимать ряд последо­вательных положений, как показано на рисунке. Эвольвентный профиль зуба колеса будет огибающей всех положений эвольвентного профиля зуба долбяка.

Информация в лекции "16 Эммануил Кант" поможет Вам.

Рис. 42

Червячная фреза и долбяк — универсальные инструменты. Они имеют преимущественное применение при нарезании зубьев на зубчатых колесах.

Метод обкатывания наиболее точен и производителен и является основ­ным при обработке зубчатых колес.

Наша промышленность выпускает различные зубообрабатывающие стенки. Так, нарезание зубьев методом обкатывания производится на зубофрезерных, зубодолбежных и зубострогальных станках.

^* Делительная головка — устройство, применяемое большей частью для обработки на фрезерных станках деталей, требующих периодического поворота вокруг своей оси на любое наперед задан­ное число

^** Модуль — зубчатого зацепления — число, выражающее кратность шага зубчатого зацепления числу 31.
