Устройство кристаллизаторов.
Кристаллизатор – важный узел МНЛЗ. Он служит, для интенсивного первоначального отбора тепла от жидкой стали и образования стенки слитка заданной толщины, чтобы она не разрушалась, под действием фурростатического давления стали и усилия вытягивания при выходе из кристаллизатора.
Кристаллизатор представляет собой открытую сверху и снизу водоохлаждаемую прямоугольную изложницу, состоящую из четырех отдельных стенок – двух широких и двух узких. Отдельные стенки позволяют изменять размер поперечного сечения отливаемого слитка перемещением узких стенок по широким.
Рис. 32 Кристаллизатор для литья слябов.
1. Опорная плита;
2. Медная плита;
3. Трубы.
Каждая стенка состоит из стальной опорной плиты 1, к которой шпильками крепится медная плита 2.
Медные плиты широких сторон кристаллизатора изогнуты по дуге с радиусом, принятым для данной машины. В медных плитах сделаны продольные каналы, по которым циркулирует охлаждающая вода, подаваемая под давлением 0,5-0,8 МН/м2. Скорость движения воды поддерживается в пределах 5-10 м/c, чтобы в каналах кристаллизатора не происходило выпадения осадков.
Рекомендуемые материалы
Подвод охлаждающей воды к кристаллизатору и ее слив осуществляется по трубам 3 и гибким металлическим рукавам.
Механизм качания кристаллизатора.
Предназначен для сообщения кристаллизатору во время литья качательных движений по дуге с радиусом, равным радиусу кривизны кристаллизатора.
Это способствует уменьшению возможности прилипания корочки слитка к стенкам кристаллизатора. Такое прилипание часто приводит к поперечным разрывам корочки и выплескиванию жидкого металла на металлоконструкции и узлы зоны вторичного охлаждения машины.

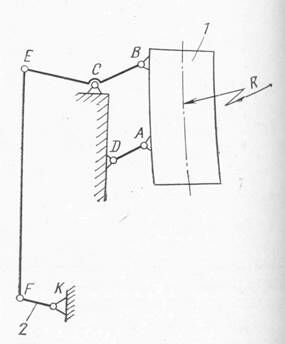

Рис. 33 Механизм качания кристаллизатора.
Если Вам понравилась эта лекция, то понравится и эта - Модели анализа потребности.
Состоит: двух соединенных между собой шарнирных четырехзвенников.
Четырехзвенник АВСД обеспечивает движение кристаллизатора 1 по заданной круговой траектории с радиусом R.
Четырехзвенник CEFK поддерживает качательное движение кристаллизатора при вращательном движении кристаллизатора при вращательном движении кривошипа 2 от электродвигателя.
Качание кристаллизатора осуществляется с определенной частотой и амплитудой.
Частота качания регулируется изменением числа оборотов двигателя, а амплитуда - изменением величины радиуса кривошипа. Частота качания колеблется в пределах 5-100 кач/мин, а амплитуда – в диапазоне 2,5-12,5 мм.
