Особенности передачи постоянной составляющей
Особенности передачи постоянной составляющей.
При передаче изображения важно сохранять содержание в сигнале непосредственно на выходе передающей трубки постоянной составляющей, которая пропорциональна средней яркости передаваемого сюжета.
Яркость свечения экрана зависит от хим.состава люминофора и его обработки, от напряжения на втором аноде и от величины потока электрического пучка(тока кинескопа).

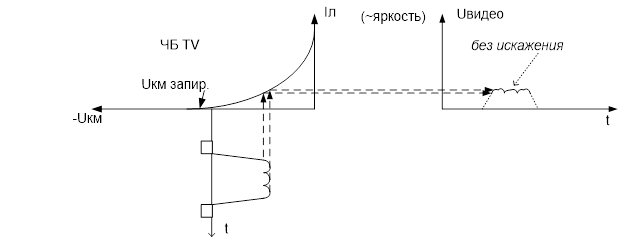

При передаче сигнала цепь модулятор-катод должна быть осуществлена привязка уровня гашения, т.е. чтобы уровень гашения был бы совмещён с напряжением запирания трубки; в противном случае могут возникать значительные по величине искажения при воспроизведении градации яркости.
Рекомендуемые материалы
Для того чтобы воспроизводить, с хорошей контрастностью необходимо осуществить привязку к уровню чёрного.
Можно показать, что информация о постоянной составляющей косвенно заключается в размахе строчных гасящих импульсов. Поэтому необходимо фиксировать(привязывать) вершины гасящих импульсов к одному потенциалу(Uзапир.).
В лекции "Политический технологический процесс" также много полезной информации.
Это называется фиксацией уровня чёрного или восстановление постоянной составляющей.
Существуют раз. схемы ВПС: управляемые и неуправляемые.
Такая схема передачи не удобна тем, что при резком уменьшении размаха вх. Видеосигнала существует инерционность, выражающаяся в неравномерности яркости вдоль строки. Более высокая точность существует в управ. схемах привязки.
