11.    Характеристики соединения деталей

Характеризующие признаки, по которым различают конструкции соединений, следующие: степень относительной подвижности деталей; вид контакта в сопряжении контактной пары; способ замыкания сопряжения.

Неподвижные соединения всегда являются базирующими. В их образовании участвуют базовый элемент присоединяемой детали и рабочий элемент базовой (несущей) детали (структурная формула БЭ₁+РЭ₂). Контактирующие поверхности преимущественно плоскости и цилиндры, реже сферы; специальные поверхности для этих целей применять не следует. Влияние на функциональную точность прибора, узла неподвижные соединения оказывают через неточности базирования, т.е. неточности расположения РЭ₁ относительно БЭ₂ см. рис. 2.1, а (подробнее см. п.  принципы конструир. с…).

Неподвижные соединения наиболее многочисленны в общей конструкции прибора, поэтому главным образом они определяют объем сборочных работ.

Относительная неподвижность соединяемых деталей достигается скреплением с помощью крепежных средств, примеры неподвижных соединений приведены на рис. 2.1.

Подвижные соединения (кинематические пары) бывают базирующими и рабочими, первые служат для поддержания подвижных элементов кинематических пар и направления их движения (направляющие вращательного и поступательного движения), а вторые – для преобразования и передачи движения; в образовании первых участвует базовый элемент присоединяемой подвижной детали и рабочий элемент базовой несущей детали (структурная схема БЭ₂+РЭ₁), в образовании вторых участвуют только рабочие элементы соединяемых деталей (структурная схема РЭ₂+РЭ₁). Примеры подвижных соединений приведены на рис. 2.2 - 2.3. Укажите самостоятельно РЭ и БЭ там, где они не указаны.

Назначение замыкания сопряжения состоит в ограничении смещений присоединяемой детали относительно базовой по ограничиваемому направлению; замыкание обеспечивает существование соединения. Схематичное изображение трех способов замыкания – силой, поверхностью (формой) и креплением, - применяемых на практике, приведено на рис. 2.4.; примеры конструкции см. рис. 2.1 - 2.3.

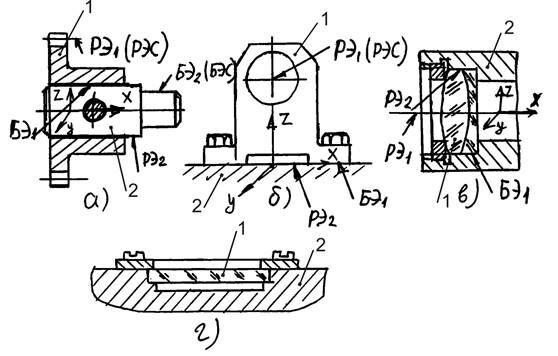

Рис. 2.1. Неподвижные соединения деталей: а – зубчатое колесо с валиком; б – кронштейн с плоской поверхностью базовой детали; в – объектив с оправой; г – зеркало с оправой.

Рекомендуемые материалы

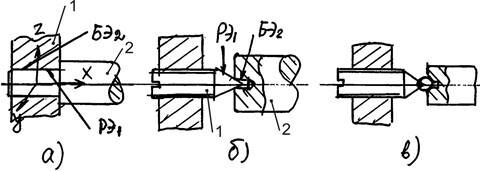

Рис. 2.2. Подвижные соединения для вращательного движения -  опоры: а – цилиндрическая; б – центровая; в – сферическая; г – шарикоподшипниковая.

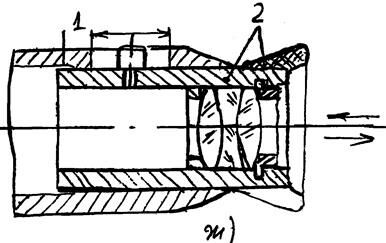

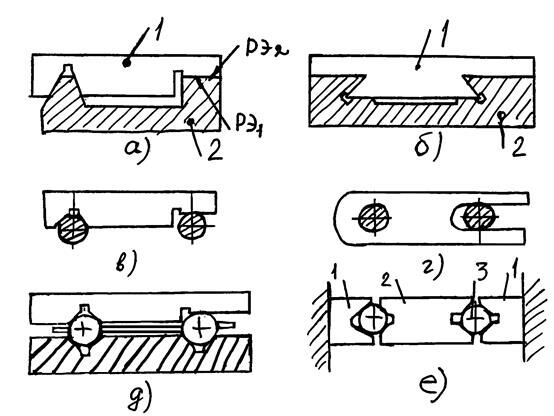

Рис. 2.3. Подвижные соединения для поступательного движения: а – призматические V-образные с замыканием силой; б – призматические с замыканием формой (типа “ласточкина хвоста”); в – цилиндрические с замыканием силой; г – цилиндрические с замыканием формой; д – шариковые с силой; е – шариковые с формой; ж – цилиндрические направляющие с замыканием формой.

Замыкание силой (силовое замыкание) встречается в основном в двух вариантах: когда замыкающая сила создается искусственно с помощью пружин и когда этой силой является сила тяжести присоединяемой детали (рис. 2.3, a, b, d). Замыкание силой означает, что соединение существует, пока действует замыкающая сила. При использовании силы тяжести ориентирование конструкции в пространстве не произвольное. Необходимая замыкающая сила в случае применения пружин определяется по динамическому режиму работы прибора с учетом массы присоединяемой детали.

Достоинствами силового замыкания являются: нечувствительность к колебаниям температуры среды и отсутствие зазоров; недостатки – ухудшение силового режима работы и усложнение конструкции соединения.

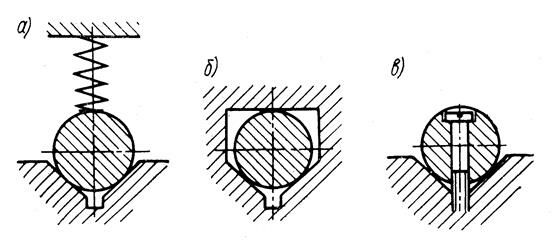

Рис. 2.4. Способы замыканий соединений деталей: а – силой; б – формой; в – креплением.

Замыкание формой (рис. 2.1, а, в; 2.2; 2.3, б, г) для подвижных соединений называют также кинематическим замыканием, замыкающая поверхность либо принадлежит одной из соединяемых деталей, либо создается дополнительной деталью. Положение замыкающей поверхности определяется расчетом и регламентируется допуском или регулируется при сборке. Достоинство этого способа – в его надежности при любых условиях эксплуатации. Существенным недостатком для подвижных соединений является неизбежность зазора.

Замыкание креплением (рис. 2.1, б, в) применяется только для неподвижных соединений.

Замыкание формой – наиболее широко применяемый и универсальный способ.

Показатели качества

Люди также интересуются этой лекцией: 5 Значение проповедничества для самого проповедника.

Различают три группы показателей качества конструкций соединений: эксплутационные (точность, надежность, износостойкость и др.), конструктивные (габаритные размеры, компактность и др.) и технологические. Конкретное их сочетание и уровень значимости каждого зависят от постановки задачи, требований и ограничений, диктуемых техническим заданием.

Функциональная точность соединения – это погрешность расположения рабочего элемента соединения (РЭС) относительно базового элемента соединения (БЭС) см. рис. 2.1, а. Роль РЭС в неподвижных соединениях играет всегда рабочий элемент присоединяемой детали, а подвижных – подвижный элемент кинематической пары.

Погрешность расположения РЭС в общем случае выражается следующей суммой:

,

где  - погрешности конструктивных параметров (размеров, например) соединяемых деталей, координирующих положение РЭС относительно БЭС;  - погрешности контактирующих поверхностей, зависящие от микро и макроформы;  - погрешности деформаций от силового замыкания.

На практике оценка точности соединения производится по погрешностям конструктивных параметров.
