ДУ на ПТ

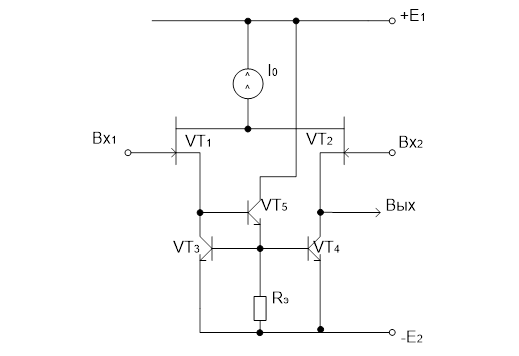

VT1 и VT2 – дифференциальная пара, т. к. это ПТ, то такой ДУ обладает большим Rвх. Транзисторы VT3, VT4, VT5 являются динамической нагрузкой, аналогично предыдущей схеме.
Вместо Т3 – Т5 могут быть использованы также ПТ.
Из-за большого разброса параметров ПТ, ДУ на них обладают более высоким дрейфом, чем ДУ на БТ, поэтому прецизионные УПТ строятся на БТ.
ДУ на ПТ имеют преимущества в усилителях с малым или сверхмалым потреблением тока. ДУ на ПТ используют в быстродействующих усилителях, там, где дрейф не является определяющим фактором.
