Источники тока
В качестве простейшего источника тока может быть использован БТ, у которого задано и стабильно напряжение на базе.
Еб = Uбэ + IэRэ @ IэRэ
Iэ = Еб/Rэ
Iк @ Iэ
При изменении Rн или внешнего питания, ток Iк @ const.
Rвых @ r*кэ = rкэ/b
В схеме ОБ: Rвых = rкэ
т. е. источник тока в схеме ОБ имеет более высокое Rвых.
Рекомендуемые материалы
FREE
Маран Программная инженерия
Техническое задание
Расчет электрической цепи переменного тока
К-13 «Изучение температурной зависимости потока излучения чёрного тела и определение постоянных Стефана-Больцмана и Планка»
-66%
Расчет электрической цепи переменного тока
Расчет электрической цепи переменного тока

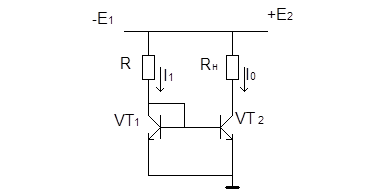

Токовое зеркало (отражатель тока)
Используют согласованные транзисторы:
VT1 º VT2
I0 = I1
Если b>10¸50, то током базы можно пренебречь, т.е .
Ещё посмотрите лекцию "1 Особенности развития стран Латинской Америки" по этой теме.
iб1, iб2 @ 0
I1 = Е1/R (iбэ @ 0)
Uбэ1 = Uбэ2
b1 = b2, I1 = Iк1 Þ I0 = Iк2 Þ Iк1 = Iк2 = I0
С помощью VT1 задаем ток, который отдает дальше VT2.
