Тема: Однофазные выпрямители и сглаживающие фильтры.

Вопрос 1. Общие сведения.

Выпрямителем называют устройство, предназначенное для преобразования электрической энергии источника переменного тока в электрическую энергию, потребляемую приемником постоянного тока. Такое преобразование необходимо в том случае, когда первичным источником электроэнергии является однофазная (трехфазная) сеть или автономный генератор переменного тока, а потребитель электроэнергии работает на постоянном токе.

Для потребителей постоянного тока мощностью до нескольких сотен ватт используют однофазные выпрямители, подключаемые к однофазной сети переменного тока. Однофазные выпрямители, как правило, входят в состав источников вторичного электропитания (ИВЭ) радио- и телевизионных, измерительных, вычислительных электронных устройств, применяют для питания электродвигателей постоянного тока, зарядки аккумуляторных батарей и др.

Для потребителей постоянного тока мощностью более 1 кВт используют трехфазные выпрямители, подключаемые к промышленной трехфазной сети.

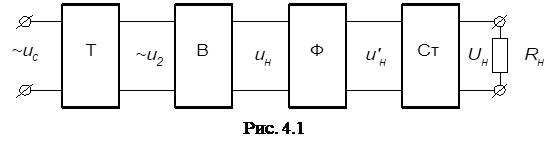

Структурная схема традиционного однофазного источника питания постоянного тока представлена на рис.4.1.

Основным и обязательным элементом схемы является выпрямитель (В) на полупроводниковых вентилях. Принцип действия любого выпрямителя основан на односторонней проводимости вентилей, преобразующих переменный ток в пульсирующий ток постоянного направления. Для уменьшения пульсаций выпрямленного напряжения после выпрямителя может быть включен сглаживающий фильтр (Ф), а при необходимости постоянства величины напряжения U_н на нагрузке - стабилизатор напряжения (Ст). Выпрямитель подключается к питающей сети переменного тока через трансформатор (Т) в случае, если требуется преобразование уровня напряжения питающей сети U_с к необходимому уровню напряжения нагрузки U_н, а также для электрического разделения цепей.

Основными недостатками выпрямителей с трансформаторным входом являются большие габариты, масса трансформатора и сглаживающего фильтра. В малогабаритных ИВЭ электронной аппаратуры применяют схемы с бестрансформаторным входом, работа которых основана на многократном преобразовании электрической энергии. В таких схемах выпрямитель подключен непосредственно к питающей сети, а согласование уровней напряжений сети и нагрузки производится трансформатором на повышенной промежуточной частоте переменного тока, что позволяет значительно уменьшить габариты и массу трансформатора и фильтра.

Рекомендуемые материалы

Вопрос 2. Однофазный однополупериодный выпрямитель.

Однофазный однополупериодный выпрямитель содержит один вентиль VD, включенный в цепь вторичной обмотки трансформатора Т последовательно с нагрузкой R_н (рис.4.2,а). Временные диаграммы напряжений и токов, поясняющие работу выпрямителя на активную нагрузку без фильтра, представлены на рис.4.2,б. В первый полупериод напряжения вторичной обмотки трансформатора u₂=, когда оно положительно, диод VD открыт, т.к. на его аноде действует положительный потенциал. На этом интервале времени (0 - T/2) через нагрузку будет протекать ток , являющийся для диода прямым током. При этом u_в=0, u_н=u₂=. На втором полупериоде напряжение u₂ становится отрицательным, и диод закрывается под действием отрицательного потенциала на аноде диода. На этом интервале времени (T/2 - T) i_н=0, u_н=0, напряжение на вентиле u_в=u₂= будет являться обратным напряжением диода.

В результате такой работы вентиля ток через нагрузку будет протекать в течение только одного полупериода переменного напряжения u₂ и вызывать на нагрузке периодическое несинусоидальное напряжение u_н, среднее значение которого может быть определено

.

Средний ток через вентиль I_пр равен среднему току нагрузки I_пр=I_н.

Максимальное напряжение на закрытом вентиле

Действующее значение напряжения вторичной обмотки трансформатора

Действующее значение тока вторичной обмотки трансформатора

Расчетная мощность трансформатора

Недостатками однополупериодного выпрямителя являются большой уровень пульсаций выпрямленного напряжения, вынужденное намагничивание сердечника трансформатора за счет постоянной составляющей тока вторичной обмотки, плохое использование трансформатора (S_Т=3,5P_н), низкие коэффициенты использования вентилей (K_I=I_в.max/I_н=p, K_U=U_обр.max/U_н=p), малый КПД выпрямителя h=0,481.

Однополупериодные выпрямители применяются для питания маломощных усилителей, электронно-лучевых трубок и в высоковольтных установках для испытания изоляции.

Вопрос 2. Однофазный двухполупериодный мостовой выпрямитель.

Однофазный двухполупериодный мостовой выпрямитель состоит из четырех вентилей, включенных по мостовой схеме (рис.4.3,а). К одной диагонали моста подано переменное напряжение u₂=, к другой - подключена нагрузка R_н. Временные диаграммы напряжений и токов представлены на рис.4.3,б. В первый полупериод напряжения u₂, когда потенциал на аноде VD1 положительный, диоды VD1 и VD3 открыты, и ток нагрузки протекает через VD1, R_н и VD3. В этом интервале времени u_н=u₂, диоды VD2 и VD4 закрыты и находятся под обратным напряжением. На втором полупериоде напряжение u₂ становится отрицательным, и диоды VD1 и VD3 будут теперь в закрытом состоянии находиться под обратным напряжением, а диоды VD2 и VD4 - открыты. Ток i_н будет протекать через VD2, VD4 и через нагрузку R_н в том же направлении, что и в предыдущий полупериод.

В результате такой попарной работы диодов ток в нагрузке будет протекать в течение двух полупериодов и вызывать напряжение u_н, среднее значение которого будет в два раза больше, чем при однополупериодном выпрямлении

; ; .

Так как пары диодов проводят ток нагрузки поочередно по полпериода, то прямой ток вентилей будет равен I_пр=0,5I_н.

Максимальное напряжение на закрытых вентилях

Расчетная мощность трансформатора

Двухполупериодный выпрямитель в сравнении с однополупериодным имеет следующие преимущества: выпрямленные ток и напряжение вдвое больше, значительно меньший уровень пульсаций u_н, вентили выбираются по половине тока нагрузки, хорошо используется трансформатор и отсутствует вынужденное подмагничивание его сердечника. Мостовая схема имеет преобладающее применение в выпрямителях небольшой и средней мощности.

Для оценки пульсаций выпрямленного напряжения пользуются понятием коэффициента пульсаций q, который равен отношению амплитуды первой гармоники выпрямленного напряжения к среднему значению: .

Вопрос 3. Сглаживающие фильтры.

Для уменьшения пульсаций выпрямленного напряжения применяют сглаживающие фильтры. Основными элементами пассивных фильтров являются реактивные элементы: конденсаторы и дроссели. На базе транзисторов и операционных усилителей выполняются более сложные активные фильтры. Эффективность фильтра характеризуется коэффициентом сглаживания, равным отношению коэффициентов пульсаций на входе и выходе фильтра

.

Емкостной фильтр состоит из конденсатора, подключаемого параллельно нагрузке, при этом напряжение u_н=u_C определяется процессами заряда и разряда конденсатора. В однополупериодном выпрямителе конденсатор C_ф будет заряжаться через вентиль,

если u₂>u_C (интервал времени t₁ – t₂ на рис. 4.4). Когда u₂<u_C (t₂ – t₃), вентиль закрыт, и конденсатор разряжается через сопротивление нагрузки R_н с постоянной времени t_р=C_фR_н; при этом .

Достоинством емкостного фильтра является простота, повышенное напряжение на нагрузке и хорошее сглаживание при малых выходных токах. С увеличением тока нагрузки при уменьшении R_н уменьшается постоянная разряда конденсатора и возрастает коэффициент пульсаций на нагрузке. Емкостной фильтр целесообразно использовать при высокоомной нагрузке с малым значением выпрямленного тока.

Индуктивный фильтр состоит из индуктивной катушки (дросселя), включаемой последовательно с нагрузкой. Дроссель с индуктивностью L_ф не оказывает сопротивления постоянной составляющей тока нагрузки, но подавляет переменные составляющие тока, для которых реактивное сопротивление катушки возрастает с увеличением частоты высших гармоник.

Недостатками индуктивных фильтров являются большие габариты и масса дросселя, поэтому применяются такие фильтры преимущественно в трехфазных выпрямителях большой и средней мощности при низкоомной нагрузке с большими значениями токов.

Для более эффективного сглаживания применяют составные или многозвенные фильтры, коэффициент сглаживания которых равен произведению коэффициентов сглаживания отдельных звеньев . К составным фильтрам можно отнести Г- и П-образные LC-фильтры (см. табл. 4.1).

Вопрос 3. Расчет выпрямителя.

Расчет выпрямителя сводится к выбору вентилей, определению типа и параметров фильтра и трансформатора. Исходными данными к расчету являются напряжение U₁=U_с и частота f₁ питающей сети, напряжение U_н и мощность P_н нагрузки.

Для надежной работы вентилей их выбирают из условия, чтобы среднее значение тока через открытый вентиль I_пр и максимальное обратное напряжение на закрытом вентиле U_обр.m не превышали допустимый прямой ток вентиля I_пр.max и обратное максимальное напряжение U_обр.max

I_пр < I_пр.max  И U_обр.m  < U_обр.max .

I_пр и U_обр.m рассчитываются из соотношений, приведенных в табл. 4.2 для соответствующей выпрямительной схемы, а I_пр.max и U_обр.max определяются из справочника для выбираемых вентилей.

Выбор трансформатора проводится по расчетной мощности S_т и коэффициенту трансформации  (см. табл. 4.2).

                                                        Таблица 4.1

При расчете фильтра известными являются: величина допустимого коэффициента пульсаций на нагрузке q_н=q_вых, коэффициент пульсаций выпрямителя q=q_вх, и соотношения определяемых параметров фильтра с его коэффициентом сглаживания (см. Табл. 4.1).

Таблица 4.2

Вопрос 4. Характеристики выпрямителей.

Основной характеристикой выпрямителя является внешняя характеристика, которая показывает зависимость выходного напряжения от тока нагрузки U_н=f(I_н). Приблизительный расчет выходного напряжения выпрямителя с учетом внутреннего падения напряжения на вторичной обмотке трансформатора, вентилях и элементах фильтра может быть выполнен по формуле:

,

где  - выходное напряжение выпрямителя в режиме холостого хода;

R_Т – сопротивление вторичной обмотки трансформатора;

R_пр – суммарное сопротивление открытых вентилей;

R_ф – суммарное сопротивление фильтра.

Контрольные вопросы

1. Объясните принцип действие выпрямителей.

2. Как влияет емкостный фильтр на величину обратного напряжения на вентиле?

Бесплатная лекция: "27 Сретение Господне" также доступна.

3. Почему уменьшаются пульсации выпрямленного напряжения при включении емкостного или индуктивного фильтра?

4. Достоинства и недостатки разных типов фильтров.

5. Что такое коэффициент пульсаций и коэффициент сглаживания?

6. По каким критериям осуществляется выбор вентилей?

7. Как определяется мощность трансформатора в выпрямителях?

8. Как изменится форма напряжения на нагрузке при пробое одного вентиля в исследуемых выпрямителях?
