Напряженное и деформированное состояние в вершине трещины в упругопластической области. Раскрытие трещины

Напряженное и деформированное состояние в вершине трещины в упругопластической области. Раскрытие трещины

В области, где не удовлетворяется условие маломасштабной текучести, нельзя использовать коэффициент интенсивности напряжений. Подход, связанный с использованием поправки Ирвина на пластичность здесь дает существенную погрешность и необходимы другие критерии и подходы. Из рассмотрения деформаций в вершине трещины непосредственно вытекает критерий раскрытия трещины (COD).

16.1. Модель Дагдейла

Одним из методов, который позволяет при плоском напряженном состоянии определить длину пластической области перед трещиной. На рис. 75, а показана трещина длиной 2l. Трещина находится в пластине, в которой на значительном удлинении от нее действует растягивающее напряжение s. У вершин трещины образуются пластические области r_p. При составлении своей модели Дагдейл поступил как показано на рис. 75, б, в. Он предположил, что существует некоторая фиктивная упругая трещина, которая состоит из действительной трещины и дополнительной вместо пластической зоны. Участок действительной трещины имеет свободные поверхности, а участок вместо пластической зоны представляет собой область, где действуют растягивающие напряжения s_т.

1. Рис. 75. Пояснение к модели Дагдейла

Таким подходом можно пользоваться и при анализе напряжений упругости, возникающих в растягиваемых телах, часть берегов трещины в которых подвержена действию напряжения s_т. Для определения длины пластической зоны r_p Дагдейл рассмотрел следующее. В вершинах пластических зон напряжение равно s_т и особенность напряжений отсутствует. Поэтому в таких точках КИН обращается в нуль. Используя КИН К₁ рассматриваемой трещины, обусловленный удаленными напряжениями, и КИН К₂ из-за напряжений s_т, действующих на берегах трещины, можно записать условие К₁+К₂=0. Для бесконечной пластины с трещиной К₁=s(pb)^1/2 (рис. 76). Таким образом, осталось найти КИН К₂. Это можно сделать следующим образом. Как показано на рис. 76, в точке с координатой х на берегах трещины действуют две сосредоточенные силы Р. В этом случае для точек А и В КИН можно представить зависимостями

.

Рекомендуемые материалы

Рис.  76.  Действие на трещину сосредоточенной раскрывающей нагрузки

Когда при l £ ½x½ £ b действуют равномерно распределенные растягивающие напряжения, в предположении, что Р= – s_тdx, можно  установить следующее

.

Интегрируя, получим

.

Следовательно

.

Полученную зависимость можно преобразовать к виду

.

Отсюда для длины пластической зоны можно получить выражение

.

При маломасштабной текучести, т.е. в случае s << s_Т, разлагая в ряд последнее выражение и отбрасывая члены более высокого порядка, получаем

.

Представляет интерес сопоставить полученный результат с поправкой Ирвина, т.е. с

.

Приходим к выводу, что сравниваемые зависимости хорошо совпадают, если не принимать во внимание небольшое различие в коэффициентах.

Перейдем теперь к определению раскрытия трещины, основанному на модели Дагдейла. Окончательный результат имеет вид

.

При маломасштабной текучести

.

На рис. 77 приведены зависимости безразмерных длины пластической области и раскрытия трещины от относительного напряжения, полученные из модели Дагдейла. Эти зависимости сопоставлены с результатами, установленными при маломасштабной текучести. Факты свидетельствуют, что если относительное напряжение не превышает 0.4…0.5, то можно считать, что допущение о маломасштабной текучести справедливо.

Рис. 77. Раскрытие трещины в вершине и длина пластической области по модели Дагдейла: 1 – безразмерная длина пластической области;

2 – безразмерное раскрытие трещины;

 3 – результаты при маломасштабной текучести

16.2. Модель Билби-Коттрелла-Суиндена

Билби, Коттрелл и Суинден, не используя модель Дагдейла, проанализировали рассматриваемую задачу, полагая, что приемлемой является теория непрерывно распределенных дислокаций. Они применили приведенную на рис. 78 модель, согласно которой сама трещина и пластические области, расположенные по ее концам, могут быть заменены некоторым фиктивным распределением дислокаций. В такой модели трещина типа III (продольный сдвиг) может быть представлена винтовыми дислокациями, а трещина типа II (поперечный сдвиг) – краевыми дислокациями.

Рис. 78. Модель Билби-Коттрелла-Суиндена (трещина типа II)

Из рассматриваемой модели вытекает следующая зависимость для раскрытия трещины

.

Моделями Дагдейла и Билби-Коттрелла-Суиндена удобно пользоваться для оценки COD в диапазоне полномасштабной текучести. Однако при равенстве напряжений пределу текучести вдали от трещины пластические области становятся бесконечно большими. При этом указанные модели теряют смысл и не могут быть использованы для полной текучести. Чтобы обойти эти трудности, следует принять во внимание, что в реальных материалах происходит деформационное упрочнение. При этом в формулах предел текучести можно заменить пределом прочности.

16.3. Критерий разрушения COD

Как и в случае ЛУМР, использование критерия разрушения COD основано на допущении, что разрушение наступает, когда раскрытие трещины в вершине d достигает некоторого критического значения d_с, характерного для рассматриваемого материала. Необходимо иметь в виду, что на настоящем этапе обоснование такого допущения является еще несовершенным. Тем не менее, измерение d_с материалов, разрушающихся после общей текучести, представляет определенную ценность, так как позволяет оценивать их относительную вязкость при данной температуре.

При этом должно быть ясное представление о том, что значение d_с относится только к началу движения трещины, и в отличие от параметра К_Ic не характеризует точку полной нестабильности разрушения, полученную из энергетических соотношений.  Разница между d_с при начале роста трещины и при наступлении полной нестабильности ее развития может быть существенной.

Таким образом, можно считать, что среди критериев разрушения, основанных на использовании COD, можно выделить величину d_i появления устойчивой трещины у затупившейся ее вершины, являющуюся параметром, который можно рассматривать в большей степени как константу материала. Если говорить о применимости d_i для оценки материала, то не обязательно следует иметь в виду проверку в широком диапазоне толщин и форм образцов. Важными являются случаи, при которых используют глубокие исходные разрезы. Это позволяет добиться значительной степени стеснения, с которой приходится иметь дело на практике. Полученная для таких случаев величина d_i по крайней мере может служить критерием безопасности для низкопрочных конструкционных материалов, обладающих высокой пластичностью, у которых перед окончательным разрушением происходит окончательный рост трещины. Следует также отметить, что использование при проектировании величины d_i идет в запас прочности.

16.4. Оценка раскрытия трещины

16.4.1. Определение раскрытия трещины на основе центра поворота

При помощи представленного на рис. 79 центра поворота можно описать COD у образца, в котором под действием изгибной нагрузки возникает полная текучесть.

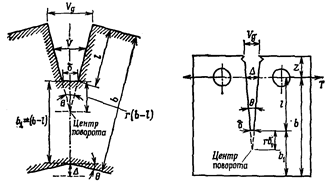

Рис. 79. Центр поворота образца для испытаний на трехточечный изгиб

и компактного образца

Полагают, что относительно этого центра происходит поворот половинок образца как твердых тел. Здесь b₁ – остаточная длина сечения. Расстояние от вершины трещины до центра поворота можно представить как rb₁=r(b-l),  где r – коэффициент поворота. Раскрытие трещины на поверхности образца равно V_g и определяется датчиками раскрытия. Исходя из простых геометрических соображений, можно найти раскрытие трещины в вершине

.

Образцы для изгиба приняты за стандартные для определения предельных значений COD в лабораторных условиях. При этом по результатам измерения перемещений с помощью датчиков раскрытия оценивают COD по специальным формулам. При составлении таких формул принимали во внимание также эффект, который вносит упругая деформация как в области маломасштабной текучести, так и в области полномасштабной текучести.

16.4.2. Решение при помощи МКЭ

Точное определение COD при помощи МКЭ оказывается затруднительным. COD представляет собой раскрытие трещины в вершине. Для его точного определения необходимо использовать решение, учитывающее большие деформации. В обычных программах МКЭ полагают, что деформации являются малыми. При этом считают, что узлы в вершине трещины фиксированы. Поэтому в месте расположения таких узлов раскрытие трещины оказывается равным нулю. Чтобы по результатам такого решения оценить COD, приходится использовать различные приемы.

Экстраполяция. Предположим, что можно исключить из рассмотрения один-два узла, которые располагаются в окрестности вершины трещины. При этом перемещения других узлов, расположенных на трещине, укладываются почти на одну прямую линию. Если для такой линии выполнить экстраполяцию до вершины трещины, то можно получить соответствующую оценку для COD (рис. 80).

Рис. 80. Раскрытие трещины в вершине при трехточечном изгибе

 при полной текучести

 Такой подход оказывается возможным для образцов, величина COD которых может быть выражена при помощи центра поворота. Это обычно образцы для испытаний на трехточечный изгиб, компактные образцы, а также образцы с одним краевым надрезом. При дальнейшей экстраполяции прямая линия пересечется с осью, содержащей трещину. Можно считать, что точка пересечения является центром поворота.

На рис. 80 показаны перемещения поверхности трещины у образца на трехточечный изгиб. По оси абсцисс отложен параметр (l-x)/l. Нулевое значение этого параметра соответствует поверхности образца, а единичное – вершине трещины. Из рисунка видно, что если исключить два узла, считая от вершины трещины, то раскрытия трещины будут укладываться почти на прямые линии. Если для этих прямых провести экстраполяцию, показанную штриховыми линиями, то при (l-x)/l=1 можно определить соответствующие значения COD. Продолжение этих линий до пересечения с осью абсцисс позволит найти коэффициенты поворота. Полученные таким образом коэффициенты поворота r в диапазоне маломасштабной текучести принимают малые значения, а с ростом деформации коэффициент поворота становится почти постоянным и равен 0.3.

Использование специальных элементов. В окрестности вершины трещины могут быть использованы показанные на рис. 81 секторные элементы. Функцию перемещения для этих элементов можно записать в виде

Рекомендация для Вас - 5.8 Диффузионные процессы.

,

.

Рис. 81. Секторные элементы

Когда узлы  i и 1 в вершине трещины совпадают, деформация внутри элемента имеет особенность вида 1/r. С развитием деформации складывается такая ситуация, при которой перемещение узла i отличается от перемещения узла 1. Ранее совпадавшие узлы расходятся. Тогда перемещение в вершине трещины можно представить как функцию параметра q.
