1.4. Взаимодействие двух параллельных проводников с током

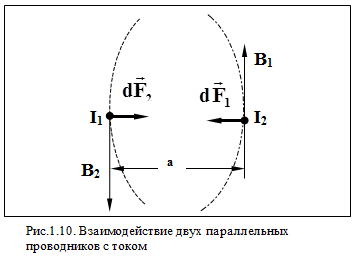

Законы Био – Савара – Лапласа и Ампера применяются для определения силы взаимодействия двух параллельных проводников с током. Рассмотрим два бесконечных прямолинейных проводника с токами I1 и I2 , расстояние между которыми равно а. На рис. 1.10 проводники расположены перпендикулярно чертежу. Токи в них направлены одинаково (из-за чертежа на нас) и обозначены точками.
Каждый из проводников создает магнитное поле, которое действует на другой проводник. Ток I1 создает вокруг себя магнитное поле, линии магнитной индукции которого представляют собой концентрические окружности. Направление
определяется правилом правого винта, а его модуль по закону Био – Савара – Лапласа . Согласно проведенным выше расчетам модуль равен с
Тогда, согласно закону Ампера, dF1=I2B1dl или
и аналогично
.
 |
Направление силы
, с которой поле действует на участок dℓ второго проводника с током I2 (рис.1.10), определяется по правилу левой руки (см. разд. 1.2). Как видно из рис.1.10 и расчетов, силы
одинаковы по модулю и противоположны по направлению. В нашем случае они направлены навстречу друг другу и проводники притягиваются. Если токи текут в противоположных направлениях, то возникающие между ними силы отталкивают проводники друг от друга. Итак, параллельные токи (одного направления) притягиваются, а антипараллельные ( противоположных направлений ) - отталкиваются. Для определения силы F, действующей на проводник конечной длины ℓ, необходимо проинтегрировать полученное равенство по ℓ от 0 до ℓ :
При магнитном взаимодействии выполняется закон действия и противодействия, т.е. третий закон Ньютона:
.
