5. СТРОИТЕЛЬСТВО  СКВАЖИН

Применяемая ныне технология строительства скважин вызывает как техногенные нарушения на поверхности земли, так и изменения физико-химических условий на глубине при вскрытии пластов-коллекторов в процессе бурения (рис.1). Загрязнителями окружающей среды при проходке и оборудовании скважин являются многочисленные химические реагенты, применяемые для приготовления буровых растворов. К настоящему времени не все реагенты, входящие в состав буровых растворов, имеют установленные ПДК и лимитирующие показатели вредности.

Существенно загрязняют окружающую среду нефть и нефтепродукты, которые могут поступать на поверхность не только в качестве компонентов буровых растворов, но и при использовании горюче-смазочных материалов, при испытании скважин или в результате аварии.

При строительстве буровой загрязнение атмосферы в основном ограничивается выбросами в атмосферу отработанных газов от двигателей транспортных средств.

Работа дизельных установок в течение года на одной буровой обеспечивает выброс в атмосферу до 2 т УВ и сажи, более 30 т оксида азота, 8 т оксида углерода, 5 т сернистого ангидрида. Перевод буровых станков на электропривод позволит снизить расход нефтепродуктов, уменьшить загрязнение территории и ликвидировать выбросы в атмосферу продуктов сгорания топлива.

В период проходки скважины негативное воздействие на почвенный слой, поверхностные и подземные воды оказывают буровые растворы, расход которых на один объект может достигать 30 м³/сут. Кроме того, при бурении скважин возможно применение нефтепродуктов в объеме до 1 тыс.т в год.

В период испытания скважины преобладает углеводородное загрязнение, а на этапе демонтажа буровой происходит загрязнение территории за счет использованных технических материалов и неподлежащего восстановлению оборудования.

В состав промывочных жидкостей входит целый ряд химических ингредиентов, которые обладают токсичными свойствами (аммоний, фенолы, цианогруппы, свинец, барий, полиакриламид и пр.). Особенно тяжелые экологические последствия вызывает сброс промывочных жидкостей специального назначения, например, на соляровой основе. Наличие органических реагентов способствует образованию суспензий и коллоидных систем в сточных водах.

Отработанные растворы складируются в земляных амбарах, стенки и дно которых укрепляются глинистыми коллоидно-химическими или пленочными экранами. Вместимость амбаров достигает нескольких тысяч кубических метров. Благодаря низкой водопроницаемости экранов, они в достаточной степени предохраняют почвенный покров, грунты зоны аэрации и подземные воды от загрязнения. Содержимое амбаров захороняется непосредственно на месте их расположения. Глубина заложения емкостей для хранения буровых растворов определяется положением уровня грунтовых вод. Мощность насыпного грунта при ликвидации накопителей должна быть не менее одного метра.

Рекомендуемые материалы

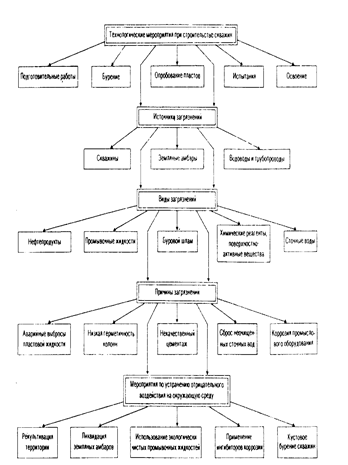

Рис.1. Схема техногенного воздействия на окружающую среду при строительстве скважин

Способ ликвидации амбаров путем засыпания их грунтом не исключает пространственного распространения загрязняющих веществ при их фильтрационно-диффузионной миграции. Установлено, что при годовом количестве осадков 600-650 мм скорость движения фронта засоления песчано-глинистых отложений и грунтовых вод достигает 30 м/год. В результате минерализация грунтовых вод, оказавшихся под влиянием рассматриваемого источника захоронения бурового раствора, возрастает в 200-250 раз, а площадь загрязнения может составить несколько гектаров (А.Г. Бордюгов и др., 1981 г.).

На площадях интенсивного хозяйственного освоения практикуется сбор шлама и отработанных буровых растворов в контейнеры и вывоз их в специальные места захоронения.

5.1.Источники  загрязнения

Для разработки природоохранных мероприятий, исключающих негативное влияние процессов строительства скважин на объекты природной среды, необходимо знание источников загрязнения окружающей среды. Под источником загрязнения понимаются технологические процессы, воздействующие на природную среду при строительстве скважин.

Источником геомеханических нарушений являются следующие технологические процессы:

Ø Снятие и складирование плодородного слоя земли при подготовке территории буровой;

Ø Устройство насыпной площадки под буровую (при кустовом строительстве скважин);

Ø Устройство шламовых амбаров (ША) (земляных котлованов) – для сбора и хранения отходов бурения;

Ø Сооружение технологических площадок под оборудование буровой;

Ø Засыпка ША при их ликвидации;

Ø Рекультивация территории буровой;

Ø Строительство дорог;

Ø Вырубка, корчевание леса.

Гидрогеологические нарушения связаны с процессом бурения и выражаются в поступлении в водоносные горизонты загрязнителей (поглощение буровых растворов) или водопроявлениях, что приводит к изменению гидрогеологического режима естественного функционирования водоносного комплекса.

Процесс бурения сопровождается: 1) применением материалов и химических реагентов различной степени опасности; 2) значительными объемами водопотребления и 3) образованием отходов, опасных для флоры и фауны: представленных буровыми сточными водами (БСВ), отработанным буровым раствором (ОБР) и буровым шламом (БШ).

Объектами загрязнения при бурении скважин является геологическая среда и гидро- и литосферы (открытые водоемы, почвенно-растительный покров). Они загрязняются из-за несовершенства технологических процессов, из-за попадания в них материалов, хим. реагентов, нефтепродуктов и отходов бурения.

Источники загрязнения при бурении скважин условно можно разделить на ПОСТОЯННЫЕ и ВРЕМЕННЫЕ. К первым относятся фильтрация и утечки жидких отходов бурения из ША. Ко вторым – нарушение герметичности зацементированного заколонного пространства, приводящее к заколонным проявлениям и межпластовым перетокам; поглощение бурового раствора при бурении; выбросы пластового флюида на дневную поверхность; затопление территории буровой паводковыми водами или при таянии снегов и разлив при этом содержимого ША.

Общим для второй группы является то, что источники загрязнения носят вероятностный характер, а их последствия трудно предсказуемы.

Наибольшую опасность для объектов природной среды представляют производственно-технологические отходы бурения.

Соотношение отходов бурения каждого вида БСВ:ОБР:БШ определяется используемой технологией бурения.

Наибольший объем среди отходов бурения составляют буровые сточные воды, т.к. строительство скважин сопровождается потреблением значительных объемов воды:

Систематизация источников загрязнения природной среды при бурении скважин

суточная потребность буровой в технической воде колеблется от 25 до 120 м³ в зависимости от:1) природно-климатических условий; 2) геолого-технических особенностей проводки скважин и 3) от организации системы водоснабжения: прямоточная – источниками водообеспечения служат открытые водоемы (озера, ручьи, реки), артезианские скважины или оборотная - объем сточных вод меньше, но степень их загрязненности выше. Как показала практика, в среднем норма водопотребления составляет 0.9-1.1м³ на 1м проходки.

В среднем суточные объемы образующихся БСВ могут составлять 20-40м³ на одну скважину (куст).

По условиям образования БСВ можно разделить на 3 категории:

-производственные сточные воды (формируются в процессе выполнения технологических операций, работы оборудования);

-хозяйственно-бытовые;

-атмосферные (связаны с атмосферными осадками, их объем может достигать 1.5 - 8% от общего объема БСВ).

Основными объектами водопользования и водоотведения на буровой (т.е. источниками образования БСВ) являются:

-насосная группа (охлаждение штоков шламовых насосов);

-дизельный блок;

-рабочая площадка буровой вышки (мытье);

-блок очистки буровых растворов (от выбуренной породы);

-узел приготовления и утяжеления растворов;

-циркуляционная система (зачистка емкостей от осадка бурового раствора);

-блок химреагентов.

На бурящихся скважинах сбор производственных и атмосферных сточных вод осуществляется в водяные амбары, как правило, самотеком по водоводным каналам, устроенным либо в грунте, либо представляющих собой металлические или железобетонные желоба. Поступление БСВ из одного амбара в другой осуществляется естественным перетоком или с помощью перекачивающих устройств.

Такие амбары в подовляющем большинстве случаев сооружаются в минеральном грунте с соблюдением требований гидроизоляции.

Сточные воды загрязнены буровым раствором и его компонентами, выбуренной породой, хим. реагентами, нефтью, нефтепродуктами. Поэтому водяные амбары представляют собой серьезный источник загрязнения природной среды.

Одними из опасных видов отходов бурения считаются отработанный буровой раствор и буровой шлам или выбуренная порода.

Промывочная жидкость, циркулирующая в скважине, служит для удаления продуктов разрушения горных пород с забоя. В мировой практике в 95% для этого используются глинистые буровые растворы на водной основе плюс хим. реагенты, т.к. качество промывочной жидкости определяет эффективность буровых работ: механическую скорость бурения, вероятность возникновения различного рода осложнений, в т.ч. поглощений, флюидопроявлений, нарушение устойчивости горных пород и т.д.

Для регулирования реологических, фильтрационных и структурно-механических свойств буровых растворов и используют хим. реагенты. В качестве профилактической противоприхватной добавки большое распространение получила нефть.

Промывочная жидкость – это химическая продукция, т.к. ее получения использован широкий ассортимент материалов, хим. реагентов и добавок. Только в США выпускается свыше 1900 наименований различных компонентов промывочных жидкостей, производством которых занимаются около 100 фирм. Таким образом, попадание промывочной жидкости, как и любой другой химической продукции, в природную среду потенциально таит в себе опасность проявления негативных последствий.

Реальная же опасность ущерба ПС от промывочной жидкости и ОБР связана с совместным действием 3-х факторов:

- высокой вероятностью попадания в объекты ПС;

- токсичностью содержащихся хим. реагентов;

- высокой концентрацией хим. реагентов.

По степени воздействия на организм ВВ подразделяются на четыре класса опасности и токсичности (ГОСТ 12.1.007-76):

1-ый – вещества чрезвычайно опасные и токсичные;

2-й – вещества высоко опасные и высокотоксичные;

3-й – вещества умеренно опасные и токсичные;

4-й – вещества малоопасные и малотоксичные.

Классы токсичности и опасности ВВ устанавливают в зависимости от норм и показателей, указанных в таблице…

Объемы образования ОБР и БШ зависят от многих факторов и нигде не регламентируются, но есть методики расчета объемов ОБР и БШ, в т.ч. и при ликвидации осложнений и аварий, в соответствие с которыми может быть сделан расчет при составлении рабочих проектов на строительство скважин.

Иногда для расчетов используется «удельный норматив», т.е. объем отходов, образующихся при бурении 1м скважины. Такие удельные нормативы устанавливаются статистически для каждого региона. Например, для Западно-Сибирского региона удельный объем образования БСВ, ОБР и БШ при бурении скважин, соответственно, составляет 0.24; 0.2 и 0.18м³/1м проходки.

Суммарные объемы отходов бурения по видам (на предприятиях нефтегазодобывающей промышленности), тыс.м³

Ежегодно в отрасли образуется свыше 25 млн. м³ отходов. Такие объемы отходов с учетом их высокой загрязненности и предопределяют техногенез процессов строительства скважин.

Объемы загрязнения природной среды определяются, в первую очередь, надежностью мест локализации отходов бурения, в частности, принятой в настоящее время технологии земляных котлованов для сбора и хранения отходов бурения. Такие амбары подлежат ликвидации после окончания строительства скважин. Однако и технология их ликвидации несовершенна, поэтому ША являются основными источниками загрязнения природной среды при бурении скважин.

Основными путями проникновения отходов бурения в объекты гидро- и литосферы являются фильтрация в почвогрунты и утечки при нарушении обваловок и стенок амбаров, а также при паводках, в период дождей и интенсивного таяния снегов (смотри схему).

Проблема ликвидации шламовых амбаров еще далека от своего решения. В целом по отрасли ежегодно неликвидированными остается до 16.3% амбаров. При этом из-за несвоевременного возврата земель наносится урон сельскому хозяйству, сами буровые предприятия несут экономические потери из-за выплаты компенсации (штрафов) основному землепользователю.

Расчеты показали, что из-за несвоевременной ликвидации шламовых амбаров в объекты окружающей среды ежегодно попадает до 6.5% их содержимого. При этом средний объем составляет 127м³ для ША вместимостью 2000 м³. С этими отходами в природную среду поступает до 10% от использованных в буровых растворах материалов и химреагентов. При этом природе наносится колоссальный ущерб. Таким образом, основной загрязняющий фактор – отходы бурения, главный источник – шламовый амбар.

Следует учесть то, что Западная Сибирь, как впрочем и большая часть территории России, относится к районам с неблагоприятными почвенно-ландшафтными и природно-климатическими условиями с позиций самоочищающей способности природной среды.

Под самоочищающей способностью ПС понимают процессы, сопровождающиеся окислением (трансформацией) ЗВ, их разложением или распадом, а также нейтрализацией и биологическим превращением в другие, экологически чистые формы.

Можно отметить, что под влиянием только западно-сибирского нефтегазового комплекса находится около 10 тыс. водных объектов, среди которых явно преобладают мелкие озера, ручьи, реки, болота. Самоочищающая способность малых водотоков, особенно при низких температурах (5-6°С), когда процессы биохимического окисления практически прекращаются, а скорость химических реакций резко замедляется, крайне низка, поэтому продолжительность их «самоочистки» от ЗВ составляет от 3-5 до 10-12 лет.

5.2.Характер загрязнения природной среды

Основными загрязнителями БСВ являются взвешенные вещества, нефть и нефтепродукты (НП), органические вещества, растворимые минеральные соли, а также различные примеси. Количественное соотношение между минеральными и органическими загрязнителями БСВ может изменяться в широких пределах. Оно зависит от: специфики обработки буровых растворов, системы водопотребления и др.

ЗВ ОБР определяются: применяемыми хим. реагентами и материалами, а также составом разбуриваемых пород. Эти отходы сильно загрязнены нефтью, содержат в своем составе значительное количество органики и минеральных солей, в т.ч. токсичных для водоемов, почвогрунтов и почвенно-растительного покрова.

Загрязняющие свойства БШ обусловлены минералогическим составом выбуренной породы и остающимися в ней остатками бурового раствора. Анализ состава и физико-химических свойств шлама показывает, что поверхность частиц шлама адсорбирует химреагенты из буровых растворов. За счет этого он проявляет загрязняющие свойства: в его составе имеется значительное содержание нефти и НП, опасной для объектов природной среды органики, растворимых минеральных солей.

Таким образом, отходы бурения представляют опасность для объектов природной среды.

В настоящее время характер и последствия загрязнения объектов природной среды при бурении скважин мало исследованы. Поэтому пока невозможно дать однозначную характеристику процессам, протекающим в природной среде вследствие ее загрязнения при бурении и оценить последствия этого негативного воздействия.

Но можно обобщить и систематизировать данные о характере и последствиях загрязнения ПС при бурении.

Если учесть, что все используемые при бурении материалы и химреагенты в конечном итоге уходят в отходы, то можно рассчитать, что в среднем на 1м³ отходов приходится до 68 кг загрязняющей органики, не считая нефти и НП и загрязнителей минеральной природы.

5.3.Влияние отходов на водные объекты

Установлено, что безвредная для рыб и беспозвоночных концентрация ОБР в условиях Каспийского моря составляет не более 12.1мг/л при содержании механических примесей до 1000 мг/л. в то же время показано, что концентрация ОБР в воде, превышающая 7мг/л, уже на седьмой день приводит к торможению развития икринок рыб, нормальное же их развитие возможно при разведении промывочной жидкости водой в 26 тыс. раз.

Наиболее опасны для рыб: баритовый утяжелитель; известь, каустич. сода, бихромат калия и др.

Особое внимание уделяется нефтяному загрязнению водоемов. По расчетам некоторых авторов, в водные объекты может поступать до 30% нефти, теряемой при строительстве скважины. Как закономерность, следует отметить повышенное содержание нефти и НП в реках основных районов бурения. Особенно это характерно для заболоченных местностей. Между объемами буровых работ и уровнем загрязненности объектов нефтью и НП имеется определенная взаимосвязь.

Так, точно известно, что в 1985г на объектах буровых работ только Главтюменьнефтегаза использовано 35 тыс.т. хим. реагентов, из которых более 90% попало на поверхность водосборов, реки и озера. Очевидно, что такие сбросы ВВ в ОС вполне способны вызвать в ней необратимые экологические сдвиги. Так, из 47 видов ценных промысловых рыб, обитавших в Обском бассейне до начала освоения Западной Сибири (1964г.), к настоящему времени сохранился лишь 21.

5.4.Влияние отходов на почву

При этом следует рассматривать вопросы агроэкологической оценки загрязняющего влияния ОБР, БСВ, Ш и отдельных химреагентов.

Что касается воздействия ОБР на почву, то известно, что они снижают ее микробиологическую деятельность в 8-29 раз.

Изучение последствий загрязнения наземного растительного покрова отходами бурения показало, что:

1)на всех пораженных участках наблюдаются лишь незначительное восстановление растительного покрова. Даже по истечении 15 лет растительность восстанавливается менее чем на половину;

2)во всех случаях срезу после разлива отходов бурения, особенно содержащих нефть, растительный покров практически полностью уничтожается. Основной причиной гибели растений являются вытеснение кислорода из почвы.

Процесс загрязнения почвогрунтов отходами бурения разделяется на 3 стадии:

1.Характеризуется образованием поверхностного ареала загрязнения и незначительным проникновением компонентов отходов в грунтовую среду;

2.Происходит вертикальная инфильтрация жидких компонентов;

3.Характеризуется боковой миграцией загрязнителей.

В условиях Крайнего Севера разлив промывочной жидкости на снеге и грунте интенсивно поглощает солнечные лучи, вызывая последующее таяние снега и подземных льдов. Эти процессы ведут к образованию просадок, провалов, склоновых оползней. Все это вызывает нарушение экологического равновесия, т.к. ландшафты разрушаются, а иногда утрачивают, полностью или частично, и биологическую продуктивность, т.к. гибнет растительность и животный мир. Отсутствие растительности, в свою очередь, ведет к расчленению рельефа, заболачиванию территории.

Характер загрязнения почвогрунтов на 2 и 3 стадиях определяются проницаемостью грунта. При высокой проницаемости боковая фильтрация происходит лишь вблизи зеркала грунтовых вод. В менее проницаемой среде боковая фильтрация значительна и у дневной поверхности.

Отходы бурения отрицательно влияют на фракционный состав и агрохимические показатели почв. Причина этого в высокой минерализации и щелочности бурового раствора: рН=9.5; содержание твердой фазы (глина) – 68.9%; содержание воды – 27.84%; содержание нефти – 3.26%. Солевой компонентный состав: Cl^- - 4899мг/л; HCO^- ₃ – 1830; SO₄ ^2- - 5450; Ca²⁺ - 50; Mg²⁺ - 60.8; Na⁺ - 6648мг/л.

Жидкие буровые отходы, попадая в почву, плохо смешиваются с ней, образуя крупные глинистые комки, обладающие большой вязкостью и липкостью. При высыхании они не разушаются, а агрономическая ценность почвы  ухудшается.

В местах скопления буровых растворов происходит увеличение плотности почв от 1.12 до 1.5 г/см³, что является неблагоприятным фактором для развития растений.

Попадание буровых растворов в почву увеличивает их щелочность: рН водной вытяжки – 6.8-7.04à8.35-8.37, а это угнетает растения.

Высокая минерализация буровых растворов приводит к резкому увеличению засоленности почвы, что ведет к полной гибели растений. Резко возрастает количество токсичного для растений хлора, натрия.

Таким образом, отходы бурения крайне негативно влияют на почву и растения.

При попадании на почву нефти тяжелые фракции проникают на незначительную глубину и задерживаются верхними слоями грунта. Более легкие фракции проникают на большую глубину. Следовательно, загрязнение происходит главным образом легкими фракциями. На сильнозагрязненном участке глубина проникновения нефти может достигать 90 см и более. Однако, через некоторое время площадь загрязнения может уменьшиться в случае частичного смыва нефти дождями и разложения почвенной микрофлорой.

По мере продвижения нефти вниз уровень ее содержания (насыщения) в грунте снижается.

Ниже определенного уровня, называемого остаточным насыщением, и составляющего 10-12%, нефть перестает мигрировать и становится неподвижной.

Под действием капиллярных сил нефтяное загрязнение расширяется (боковое распространение). Это приводит к расширению площади распространения нефти под действием капиллярных сил и уменьшает насыщенность почв нефтью. Если новых поступлений нефти в грунт нет, то может быть достигнута остаточная насыщенность и дальнейшая миграция прекратится. Пески и гравийный грунт, обладающие значительными проницаемостью и пористостью, весьма благоприятны для миграции нефти, а глины и илы ограничивают расстояния, на которые она может перемещаться.

Размеры вертикальной и горизонтальной миграции можно прогнозировать.

Миграция нефтяного загрязнения зависит от сорбционной способности грунтов. В общем случае грунты могут сорбировать меньшее количество нефти, чем воды. Чем выше насыщенность грунтов водой, тем ниже их способность сорбировать нефть.

Скорость изменения содержания нефти в почве неравномерна. Основная масса теряется в первые 3 месяца после попадания в почву, в дальнейшем процесс замедляется. Часть нефти механически уносится водой за пределы участков загрязнения и рассеивается на путях движения воды потоков. При этом загрязняются грунтовые воды.

Обратите внимание на лекцию "11. Устойчивость линейных импульсных систем".

Остаточная нефть подвергается микробиологическому разложению. Незначительная часть нефти минерализуется, другая превращается в нерастворимые продукты метаболизма.

В настоящее время проводятся опытные работы по обезвреживанию отработанных буровых растворов и шлама физико-химическими и термическими методами. При окислении перекисью водорода с добавкой калия токсичность буровых отходов уменьшается в 20 раз, а при введении растворов полимера и электролита на поверхности частиц образуется непроницаемая пленка, снижающая токсичность шлама в 80-100 раз. Термическая обработка при температуре 500-600 ^оС позволяет практически полностью обезвредить отработанные буровые растворы и шламы (А.И. Булатов, В.А. Шишов, 1980г.).

Значительное количество токсичных элементов поступает в биосферу при выбросах подземных минерализованных вод. Для свойственного глубоким горизонтам многих нефтегазоносных регионов химического состава рассолов только одной аварийной скважиной с расходом всего 1,0 л/с в течение года могут быть вынесены на поверхность около 300 т хлора, 100 кг иода, 1,5 т брома и другие химические соединения. Сброс в водоем единицы объема такой воды делает 40-60 объемов чистой воды непригодными для употребления.

При поисково-разведочном бурении на нефть должны проводиться гидрогеологические исследования с целью предотвращения нарушения геологической среды. Они включают изучение зоны активного водообмена, периодическую гидрохимическую съемку грунтовых вод для выявления фоновых содержаний загрязняющих веществ и обнаружения техногенных гидродинамических и газогидрохимических аномалий. Интерпретация полученных результатов выполняется с учетом материалов государственной гидрогеологической съемки в масштабе 1:200 000 .

Разведка и бурение на нефть на Крайнем Севере сопровождается нарушанием теплофизического равновесия в условиях многолетней мерзлоты и проявлением эрозионных процессов на поверхности земли.

Строительство скважн в районах многолетней мерзлоты приводит к развитию термокарста и просадкам, что вызывает нарушение природных ландшафтов. Известны случаи аварий из-за протаивания мерзлых пород в прискважинной зоне под действием тепла в процессе бурения. В результате разрушения многолетнемерзлых пород может начаться интенсивное фонтанирование нефти и газа через устье или по заколонному пространству. Возможно также образование приустьевых кратеров, размеры которых в поперечнике достигают 250 м.
