Эквивалентные схемы электрических подсистем.
Эквивалентные схемы таких подсистем практически совпадают с их принципиальными схемами, заменяются только сложные радиокомпоненты их схемами замещения, а также могут быть учтены «паразитные» элементы монтажа.
Под схемой замещения понимается эквивалентная схема сложного радиокомпонента, составленная из двухполюсников.

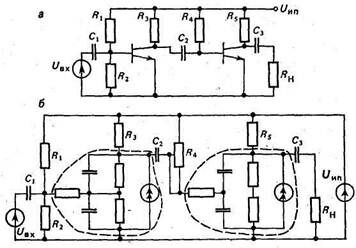

На рис. 9, а представлена схема двухкаскадного усилителя, а на рис. 9, б - его эквивалентная схема. Элементы, обведенные пунктирной линией, входят в эквивалентные схемы замещения транзистора.
Рис. 9. Принципиальная схема усилителя (а) и его эквивалентная схема (б).
