Регуляторы типа РД-32м и РД-50
Регуляторы типа РД-32м и РД-50.
Эти регуляторы применяются в шкафных регуляторных установках для потребителей с небольшим расходом газа. Регуляторы расчитаны на входное давление 16 кгс/см2 (сжиженный газ) или 12 кгс/см2 (природный газ).

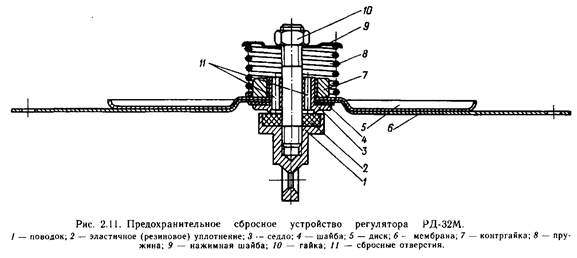

В РД-50 снизу в корпус вмонтировано предохранительно-сбросное устройство мембранного типа. В РД-32 предохранительно-сбросное устройство вмонтировано в цетре мембраны. В некоторых конструкциях регуляторов нет предохранительно-сбросных устройств, они вынесены отдельным узлом.

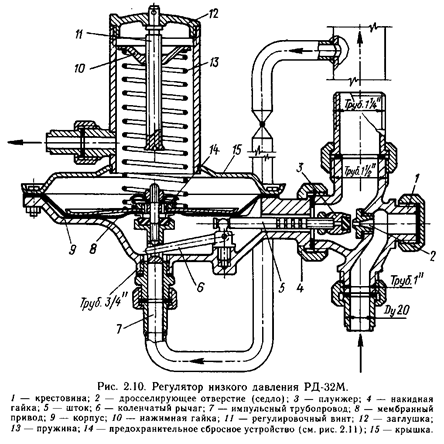

Регулятор состоит из корпуса (нижняя часть) и крышки (верхняя часть), между которыми зажата мембрана. Сверху на мембрану воздействует сила регулировочной пружины. В центре мембраны встроено предохранительно-сбросное устройство, предназначенное для сброса газа в атмосферу в случае повышения давления газа под мембраной. К корпусу с помощью накидной гайки крепится крестовина, в которой имеется два входных патрубка, и один выходной. Один из входных патрубков заглушен пробкой, вторым патрубком крестовина подсоединяется к газопроводу с входным давлением газа. В крестовине имеется сменное седло. В корпусе регулятора вертикальное перемещение мембраны с помощью коленчатого рычага преобразуется в поступательное горизонтальное перемещение штока клапана, находящегося в крестовине. Клапан на шток навернут на резьбе поэтому ход клапана можно регулировать.
Подмембранная полость регулятора через импульсную трубку сообщается с выходным контролируемым давлением газа.
При повышении давления на выходе из регулятора это повышенное давление по импульсной трубке поступает в подмембранную полость. Мембрана при этом прогибается вверх и через коленчатый рычаг приближает шток с клапаном к седлу крестовины, уменьшая проход и давление газа потребителю до значения, заданного изначально пружиной.
При уменьшении давления на выходе это пониженное давление выровняется давлением в подмембранной полости. При этом пружина прогнет мембрану вниз, через коленчатый рычаг отодвинет шток клапана от седла крестовины, увеличив проход и давление газа потребителю до заданного пружиной изначального давления.
Рекомендуемые материалы
Неисправности регуляторов РД:
1. Обмерзание крестовины пилота и выход регулятора из строя за счет эффекта дросселирования газа. При понижении давления газа на 1 кгс/см2 температура понижается приблизительно на 0,4ОС (шкала неравномерная). Для устранения неисправности отогревать водой или подавать нагретый газ.
Люди также интересуются этой лекцией: Занятие 2.
2. Негерметичность прилегания клапана к седлу при проверке работы регулятора «на тупик», т.е. когда отсутствует расход газа потребителем.
3. Порвана мембрана. При этом произойдет выброс газа в атмосферу или в помещение, а давление на выходе будет расти и в зависимости от размеров разрыва мембраны будет наблюдаться колебательный процесс.
4. Ручаг, преобразующий вертикальное движение мембраны в горизонтальное перемещение штока клапана, может быть погнут и не будет герметичности.
5. Пружина утратила свои упругие свойства.
6. Засорилась импульсная трубка.
