Регулятор РДБК-1П
Регулятор РДБК-1П.
Регулятор давления блочный конструкции Казанцева.
Этот регулятор выдает после себя давление от 0,3 до 6,0 кгс/см2. В Газпроме он нигде не применяется.
Регулятор РДБК-1П отличается от регулятора РДБК-1 следующим:
1. Отсутствует стабилизатор.
Лекция "Заключение и приложение" также может быть Вам полезна.
2. Отсутствует связь выходного сниженного давления газа после регулятора с пилотом.
3. Пилот (или регулятор управления) работает только на подмембранную камеру.

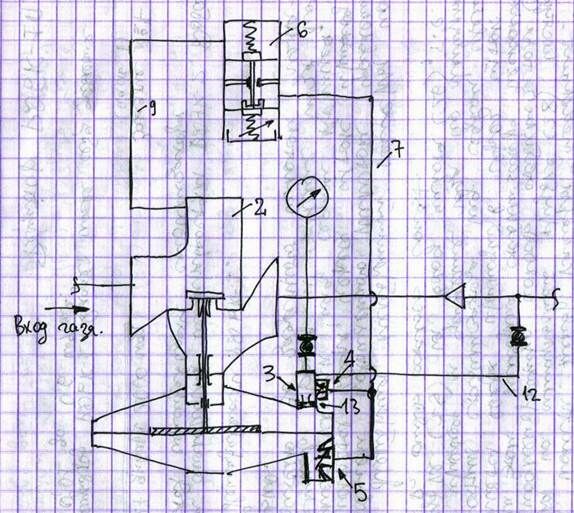

Работа регулятора. При повышении давления за регулятором это повышенное давление по импульсной трубке (12) поступит в импульсную колонку (3), откуда в одном направлении через дроссель (13) поступит в надмембранную полость мембранной камеры исполнительного узла. При этом мембрана прогнется вниз через шток, приблизит клапан к седлу корпуса, уменьшив проход и давление газа потребителю до заданного пилотом значения.
При понижении давления – процесс обратный.
Неисправности – аналогичны неисправностям ранее рассмотреных регуляторов.
