Манометры. Единицы давления
Манометры. Единицы давления
Манометры предназначены для измерения давления, разряжения. Манометры, установленные на ГП, ТП (трубопроводах), аппаратах показывают избыточное давление. Чтобы получить абсолютное давление необходимо к числу избыточного давления, снятого по манометру, прибавить 1 (атмосферное давление) в кгс/см кв.
Манометры, устанавливаемые в системах газоснабжения, подразделяются на:
· Жидкостные;
· Пружинные;
· Электроконтактные;
· Мановакууметры.
Рекомендуемые материалы
Мановакуумметры, предназначенные для измерения не только Ризб, но и для измерения разрежения, т.е. давления меньше атмосферного.
Жидкостные манометры. Они предназначены для измерения небольших давлений.
|
В основном применяются для проведения контрольных опрессовок. Жидкостной манометр представляет собой U-образную изогнутую стеклянную трубку, закрепленную на деревянной шкале (шкала в мм. вд. ст.)
|
Нулевая отметка шкалы находится посередине. Один конец трубки свободно сообщается с атмосферой. Второй – через резиновый шланг соединяется с измеряемой средой ГП. Трубка до «0» отметки заполняется водой (подкрашенной); можно спирт, тосол и т.п., но необходимо делать поправку на плотность, т.е. приводить ее плотность к плотности воды.
Чтобы снять показания с U-образного жидкостного манометра, необходимо сложить понижение уровня в одном колене с повышением его в другом.

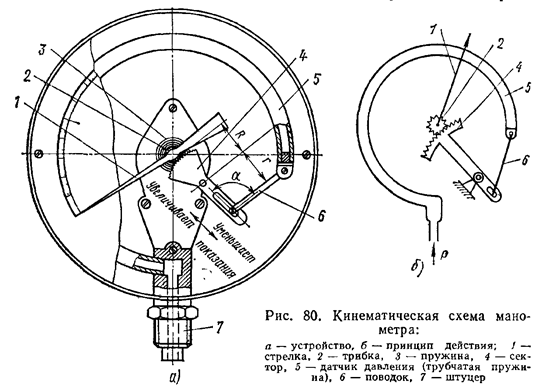

Пружинные манометры. Они предназначены для измерения всех давлений. Пружинный манометр состоит из круглой коробки – корпуса, в которой находится изогнутая латунная трубка овального сечения. Один конец трубки запаян, а другой соединяется через трехходовой кран с измеряемой средой. Запаянный конец трубки (Бурдона), через рычаг соединяется с зубчатым сектором, сопряженным с шестеренкой, на оси которой находится стрелка.
У манометра есть шкала (циферблат), на котором нанесены следующие данные:
1. ГОСТ манометра;
2. Размер корпуса (100, 160мм);
3. Дата выпуска;
4. Класс точности манометра;
5. Погрешность, выраженная в %;
6. Единицы шкалы манометра (Мпа, кгс/см, бар, КПа, Па);
7. Предел измерения давления данным манометром;
8. Тип (МТП, ОБМ, МО и т.д.).
Электроконтактные манометры. Это разновидность обычного пружинного манометра. (ЭКМ).
У ЭКМ кроме черной показывающей стрелки имеется одна или несколько светлых контактных стрелок. К ЭКМ через специальное устройство подается напряжение.
ЭКМ работают в системе автоматики, безопасности и регулирования.
ЭКМ устанавливаются на барабанах котлов, перед горелками котлов для контроля давления, на горелку строго по проекту.
Неисправности манометров:
· Нет клейма или пломбы госповерителя.
· Просрочена госповерка манометра.
· Разбито стекло, помят корпус, грязное стекло.
· Возможны утечки газа через негерметичную трубку Бурдона манометра.
· При посадке на «0» стрелка не садится на нулевую отметку.
· При проверке рабочего манометра с контрольным показания не совпадают.
Исправность и правильность показаний манометра проверяется в следующие сроки:
1. 1 раз в год – госповерка в лаборатории госповерителя.
2. Не реже одного раза в смену – посадка на «0».
3. Не реже 1 раза в 2 месяца – проверка контрольным манометром.
Рабочее положение стрелки манометра должно находиться во второй трети шкалы.
На манометре должна быть закреплена полоска, окрашенная в красный цвет, обозначающая максимальное допустимое рабочее давление. Красную черту наносить на стекло нельзя, т.к. стекло от вибрации может сместиться.
0,1 Мпа = 1 кгс/см
1 бар = 1,02 кгс/см
Лекция "1 - Введение" также может быть Вам полезна.
1 мм вд. ст. = 10 Па
1Кпа = 100 мм вд. ст.
1 кгс/см = 10000 мм вд. ст.
1 Мпа = 10 кгс/см
1 Па = 0,1 мм вд. ст.
