Особенности защиты населения
1.3. Особенности защиты населения в районах атомных электростанций
1.3.1. Общие сведения об атомных электростанциях, требования к их размещению
Основная часть действующих и строящихся АЭС в странах СНГ имеет водо-водяные энергетические реакторы корпусного типа (ВВЭР-440, ВВЭР-1000) и гетерогенные уран-графитовые реакторы канального типа (РБМК-1000, РБМК-1500) и размещаются в европейской части СНГ, где достаточно высокая степень населения.
Атомная электростанция является источником ионизирующих излучений и РВ. Величина активности продуктов деления, накопленных в энергетическом реакторе, достигает 10 млрд. Ки (для реактора мощностью 1000 МВт). Свыше 99% от общей активности сосредоточено в ядерном топливе (в топливных таблетках двуокиси урана) работающего реактора, остальная часть - в зазорах под оболочками тепловыделяющих элементов (ТВЭЛов) и в теплоносителе 1-го контура.
При нормальной эксплуатации АЭС накопленные в реакторе РВ практически не могут попасть в окружающую среду благодаря ряду защитных барьеров на пути их возможного выхода. В этом случае на границе санитарно-защитной зоны АЭС и за ее пределами доза внешнего и внутреннего облучения организма человека на несколько порядков ниже пределов, установленных в России в Санитарных правилах проектирования и эксплуатации АЭС (СП АЭС-79): 20 мбэр/год на все тело, 60 мбэр/год для щитовидной железы человека.
По опыту аварии на ЧАЭС существует потенциальная опасность гипотетической аварии (ГА), последствия которой могут привести к радиационным поражениям населения.
Причин аварии две:
Первая ГА, которая возникает в случае, когда на первичное событие, связанное с течью первого контура, накладывается отказ какой - либо системы аварийного охлаждения реактора либо системы локализации аварии.
Вторая ГА, связанная с разрушением ядерного реактора в результате СБ или воздействия взрывов ССП противника.
Рекомендуемые материалы
С момента начала эксплуатации различных типов АЭС имели место ряд нарушений в технологии их работы и вследствие чего соответствующие аварии.
1957 год - авария на АЭС "Уандскейл". Во время аварии топливо и графит в отдельных местах разогрелись до 1300°С. Имел место выход радиоактивного йода в атмосферу - 12% от количества, накопленного в топливе.
1972 год - авария на АЭС "Пикеринг", сопровождающаяся выбросом теплоносителя за пределы реактора.
"28 марта 1979 года - авария на втором блоке АЭС "Три-Майл-Айленд". Авария инициирована переходным процессом, приведшая к потере теплоносителя, некоторому оплавлению активной зоны и возгоранию водорода внутри защитной оболочки. Ликвидация этой аварии, включая захоронение активной зоны, планировалась до 1986 г. включительно.
25 января 1982 года - авария на АЭС "Дишна" (штат Нью-Йорк). Произошел разрыв трубы парогенератора и имел место кратковременный выброс радиоактивного пара в атмосферу.
26 апреля 1986 года произошла ГА на ЧАЭС. Вследствие ряда причин, в период снижения мощности реактора до 7% от номинала, была отключена аварийная защита, произошел взрыв водорода и пара в зоне реактора четвертого блока. В результате взрыва был разрушен реактор, здание реактора, в том числе активная зона. Возник пожар. Взрыв реактора и пожар привели к полному выходу из строя всех его систем. В результате взрыва на территорию станции было выброшено большое количество радиоактивных обломков реактора: обломков рабочих каналов, таблеток двуокиси урана (98% 238U + 1,8% 235U), комков графита - замедлителя и др. конструктивных материалов. Основная масса их оказалась в виде завала около стен здания. Уровни радиации здесь составили до 2000 Р/ч, отдельные обломки на удалении 100 м от здания имели уровни радиации 600 - 700 Р/ч. Вследствие значительных загрязнений атмосферного воздуха произошло радиоактивное загрязнение местности, продуктов питания и источников водоснабжения. Радиоактивное загрязнение продуктов и воды на обширных территориях четырех бывших союзных республик во много раз превышало не только фоновые, но и нормативные величины, что привело к значительным потерям в пищевых продуктах и ограничением в водоснабжении отдельных сельских районов.
Из изложенного следует, что в тяжелых случаях аварий на АЭС перед системой защиты могут возникнуть три основные задачи:
1. Выявление радиационной обстановки на АЭС и в прилегающей к ней территории.
2. Проведение мероприятий по защите и жизнеобеспечению населения.
3. Проведение мероприятий по ликвидации последствий аварий на АЭС.
Во многом решение этих задач будет зависеть от заблаговременной подготовки всей системы защиты, в том числе от планирования защиты персонала АЭС и населения и от группировки сил и средств, предназначаемых для ликвидации последствий аварии на АЭС.
Рассмотрим кратко основные требования к размещению АЭС.
Так, в России проектирование, планировка и застройка городов и поселков АЭС осуществляется на основании ряда градостроительных норм проектирования городов и поселков (ВСН 38-82, СНиП П-60-75, СН 245 и др.), а также Санитарных правил проектирования и эксплуатации атомных электростанций (СПАЭС - 79), норм радиационной безопасности (НРБ -76) и основных санитарных правил работы с радиоактивными веществами и другими источниками ионизирующих излучений (ОСП - 72/80), в том числе "Дополнительные требования...". Эти документы допускают размещение площадки АЭС в 2 км от перспективной границы городской застройки крупных населенных пунктов.
Отдельные специфические требования, относящиеся к АЭС с быстрым реактором и высокотемпературным газоохлаждающим реактором, а также к атомным тепловым электроцентралям (АТЭЦ) и атомным станциям теплоснабжения представлены в дополнениях к СПАЭС - 79, публикуемых по мере их составления и утверждения. Так, нормативные требования по расположению АЭС в зависимости от численности населения городов приведены в табл. 1.2.
Таблица 1.2
Нормативные расстояния до АЭС в зависимости от численности
населения городов
Численность населения городов, тыс.чел. | Нормативные расстояния, км | |
до АТЭЦ | до АЭС | |
100 и более | 10 | - |
300 и более | 12 | 25 |
500 и более | 18 | - |
1000-2000 | 25 | 40 |
Схематичные требования к размещению АЭС приведены на рис.1.1.
1.3.2.Основные принципы защиты персонала и населения атомных электростанций
Выбор территории под жилищно-гражданское строительство атомных энергетических предприятий осуществляется одновременно с выбором площадок под АЭС. При выборе площадок под города и поселки АЭС предпочтение отдается участкам, расположенным с наветренной стороны по отношению к станции.
В связи с особенностями расположения станций их города и поселки, как правило, размещаются на прибрежных участках рек, озер, водохранилищ, морей, при этом проектировании предпочтение отдается участкам, расположенным относительно АЭС выше по течению.
При выборе территории под поселки АЭС предусматривается организация санитарно-защитной зоны между АЭС и, жилищно-гражданскими, промышленно-производственными объектами. В России размеры санитарно-защитной зоны для каждой АЭС устанавливаются индивидуально по согласованию с органами Госнадзора с учетом требований СН 245-71 (в большинстве случаев она составляет 3 км). В пределах санитарно-защитной зоны запрещается размещение жилых зданий, детских и лечебно-оздоровительных учреждений, а также промышленных предприятий, пищевых объектов и иных сооружений, не относящихся к АЭС. Существующие населенные пункты, оказавшиеся в санитарно-защитной зоне, переносятся за ее пределы. В настоящее время обсуждается также вопрос о целесообразности размещения в санитарной зоне объектов строительной базы АЭС, которые после завершения строительства станции могут продолжать работать, обслуживая других потребителей.
Вокруг каждой АЭС предусматривается организация зоны наблюдения, в которой, кроме санитарно-защитной зоны, выделяется зона отбора проб внешней среды с радиусом 10-12 км.
Для контроля за внешней средой в зоне наблюдения еще на стадии проектирования станции предусматривается сеть специально оборудованных пунктов наблюдения. Служба внешнего дозиметрического контроля с набором лабораторных помещений размещается в отдельном здании на территории города (поселка) АЭС.
Контроль за внешней средой должен включать в себя:
контроль мощности дозы гамма-излучения и годовой дозы на местности;
контроль загрязнения продуктов питания и кормов местного производства;
контроль загрязнения атмосферного воздуха, почвы, растительности, воды открытых водоемов.
Строительство предприятий, не связанных с атомной энергетикой в поселках АЭС, расположенных в зоне отбора проб внешней среды, а также численность их населения ограничиваются специальным постановлением Правительства стран.
Расселение населения, связанного со строительством и эксплуатацией АЭС, может предусматриваться как в специальных вновь создаваемых населенных пунктах различной величины, так и в новых районах существующих городов и поселков.
Новые населенные пункты могут быть размещены как вблизи АЭС за пределами их санитарно-защитной зоны, так и в отдалении от АЭС за пределами зон наблюдения и ограничения капитального строительства.
В проектной практике в большинстве случаев с целью уменьшения транспортных издержек на подвоз к промплощадке строительно-монтажных и эксплуатационных кадров, а также затрат на эксплуатацию и прокладку теплопроводов от станции к их городам и поселкам, последние проектируются не далее зоны отбора проб внешней среды с радиусом 10-12 км вокруг АЭС. То есть в зоне, где возможно влияние радиоактивных отбросов и выбросов станций и где облучение проживающего населения может достигать установленного предела дозы (см. Нормы радиационной безопасности НРБ - 76 и Основные санитарные правила ОСП - 72 / 80. Энергоиздат, 1981).
В практике проектирования и строительства городов и поселков АЭС не нашел применения вариант расселения части населения, связанного со строительством и эксплуатацией станции в пределах и части за пределами зоны ограничений строительства. В то же время расселение строителей и связанного с ними населения во вновь создаваемом городе (поселке), расположенном в зоне ограничений строительства, может создать по завершении строительства АЭС проблему их трудоустройства.
При проектировании городов (поселков) АЭС возникает необходимость учета того, что их население в соответствии с группировкой населения, установленной НРБ - 76, относится к категориям А и Б.
К категории А относится персонал - лица, которые постоянно или временно работают непосредственно с источниками ионизирующих излучений.
К категории Б - лица, которые не работают непосредственно с источником излучения, но по условиям проживания или размещения рабочих мест могут подвергаться воздействию РВ и других источников излучения, применяемых и (или) удаляемых во внешнюю среду с отходами.
В связи с этим важной задачей организации застройки поселков АЭС является всемерное использование естественных средств улучшения микроклимата помещений и застройки в целом для повышения санитарно-гигиенического комфорта городской среды. В частности, в районах со слабовыраженным ветровым режимом, при решении вопроса о расположении поселков на рельефе местности предпочтение следует отдавать продуваемым участкам, а архитектурно-планировочная организация застройки должна обеспечивать ее проветриваемость.
По комплексу градостроительных факторов в поселках АЭС целесообразно применение смешанной застройки зданиями различного типа и этажности. Причем малоэтажная застройка, имеющая хорошие условия вентиляции и соответственно пониженный уровень естественной концентрации радона в жилых помещениях, а также благоприятный шумовой режим, должна предусматриваться в первую очередь для категорий трудящихся станций, работающих сменно и в условиях профессионального обучения. Так в России в соответствии с постановлением № 60 от 24 апреля 1984 года (имеющего силу в настоящее время) АЭС рекомендуется 10% от общего объема жилищного строительства предусматривать в 1 - 2-этажных блокированных домах.
Под территории и поселки АЭС, должны, как правило, выбираться не пригодные для сельскохозяйственного использования территории, занятые лесными массивами, кустарником, выгонами, заболоченные пойменные земли водоемов и земли с холмистым рельефом. В большинстве случаев они требуют инженерной подготовки территории - дренажа, намыва, подсыпки или срезки грунтов. В результате этих работ возникает опасность нарушения равновесия природной среды, которое может привести к гибели лесных массивов и размещению природного ландшафта. В отдельных городах и поселках может наблюдаться постоянное затопление подвалов и других подземных коммуникаций.
Из вопросов и проблем размещения поселков АЭС, требующих своего решения, наиболее важной является проблема непредвиденного роста численности населения поселков АЭС. Ограничительные меры по его сдерживанию оказались недостаточно эффективными. Представляется, что недостаточно дифференцированы нормативные расстояния АЭС от крупных населенных пунктов. В частности, если АТЭЦ по нормам должны размещаться в 10 км от городов в 100 тыс. жителей, то в нормах по АЭС говорится только о разрывах до населенных пунктов в 300 тыс. и 1 млн. жителей. В то же время для некоторых поселков АЭС, имеющих фактические перспективы развития в 80 и более тысяч жителей, трехкилометровая
санитарная зона - явно недостаточный барьер.
В современных условиях необходимо вносить коррективы в систему подготовки руководящего и личного состава по защите АЭС с целью получения твердых знаний, прочных навыков и умения руководить и действовать в неожиданно возникающих трудных ситуациях.
При этом основными задачами являются:
1. Главной задачей считается коренное повышение уровня подготовки по ЗН в районе АЭС и готовности руководящего состава, НФ и населения к уверенным действиям в экстремальных условиях при ликвидации последствийСБ, крупных аварий и катастроф в районе АЭС в мирное время, а также при проведении мероприятий по защите от ССП в любых условиях развязывания и ведения современной войны.
2. Руководящий состав обязан правильно оценивать сложившуюся обстановку, принимать своевременные и обоснованные решения, отдавать четкие распоряжения на проведение мероприятии по защите АЭС в мирное и военное время, осуществлять непрерывное руководство подчиненными силами и средствами.
3. Основной формой подготовки необходимо считать - комплексные учения и объективные тренировки. При проведении учений на АЭС практически должны отрабатываться вопросы оповещения, ЭН, ведения разведки, дозиметрического контроля, защиты от радиоактивных аэрозолей и осадков, дезактивации территории, зданий, техники, санитарной обработки.
4. При подготовке формирований в основу следует положить практические занятия и тактико-специальные учения.
5. При подготовке рабочих, служащих и других слоев населения особое внимание необходимо обратить на практическую отработку нормативов, действий по сигналам оповещения и проведения на местности, зараженной РВ. С рабочими и служащими АЭС, а также населением, проживающим вблизи них, необходимо проводить не менее двух раз в год тренировки по сигналам "Радиационная опасность".
6. В целях совершенствования форм и методов подготовки по ЗН слушателей учебных заведений главное внимание следует уделять подготовке их к практическому проведению мероприятий по ликвидации последствий крупных аварий на АЭС с учетом опыта работ по ликвидации последствий аварии на ЧАЭС.
7. Обучение населения, не занятого в сферах производства и обслуживания, следует проводить с целью привития им твердых знаний порядка доведения сигналов оповещения и действий по ним, мест нахождения убежищ, пунктов выдачи СИЗ и СЭП. Население, проживающее вблизи АЭС, учить практическому выполнению мероприятий ПР и ПХЗ.
8. Повысить эффективность пропаганды мероприятий защиты на АЭС.
Таким образом, на основе рассмотренного опыта и документов вопросы защиты населения при возможной аварии на АЭС должны рассматриваться постоянно. Одним из направлений является разработка плана мероприятий по защите персонала и населения в случае ГА на АЭС.
План мероприятий определяет организацию и порядок выполнения таких мероприятий по защите персонала и населения в случае аварии на АЭС. Он должен состоять из текстовой части и приложений.
Текстовая часть плана включает два раздела:
Раздел 1. Основные показатели, по которым должна планироваться защита персонала АЭС и населения.
Раздел 2. Основные мероприятия органов управления и их служб по защите персонала АЭС и населения.
План подписывается начальником главного управления республики (без областного деления), области (края), согласовывается с директором АЭС и утверждается соответственно Правительством республики (без областного деления) и администрацией области (края).
Органы управления пристанционного поселка разрабатывают самостоятельные планы ЗН этих поселков в соответствии с рекомендациями для областных (республиканских) органов управлений.
Службы ГО ЧС области (пристанционного поселка) разрабатывают самостоятельные планы обеспечения мероприятий по ЗН и населения в случае ГА на АЭС.
План защиты персонала АЭС подписывается начальником управления АЭС, согласовывается с другими органами и территориальным управлениями. Утверждается план директором АЭС. Службы АЭС разрабатывают самостоятельные планы обеспечения мероприятий по защите персонала и населения в случае аварии на АЭС. План должен корректироваться ежегодно по состоянию на 1 января текущего года к 1 марта этого года, а также при вводе новых и реконструкции действующих блоков.
Структура плана представлена на рис.1.2. Он состоит из двух разделов и зависит от сложившейся инженерной обстановки на АЭС.
Инженерная обстановка зависит от характера аварии, условий размещения АЭС, особенностей конструкций зданий и сооружений, планировочных характеристик промзоны АЭС и прилегающих территорий зон вокруг АЭС и требований нормативных документов мест размещения АЭС.
Инженерная обстановка характеризуется следующими основными показателями:
степенью и объемами разрушений зданий и сооружений на территории АЭС;
характером и объемами завалов на территории промзоны АЭС и разброса радиоактивных осколков и нуклидов;
степенью радиоактивного загрязнения дорог, водоемов и лесных массивов радиоактивными аэрозолями и долгоживущими нуклидами;
объемами возможного поражения НРС АЭС и населения, мероприятий по их защите и эвакуации;
объемами строительства могильников, водоохранных сооружений и подъездов к ним, бурение водозаборных скважин для водоснабжения войсковых частей, населения и сельскохозяйственных животных в районах эвакуации или временного размещения.
Ещё посмотрите лекцию "Часть 1" по этой теме.

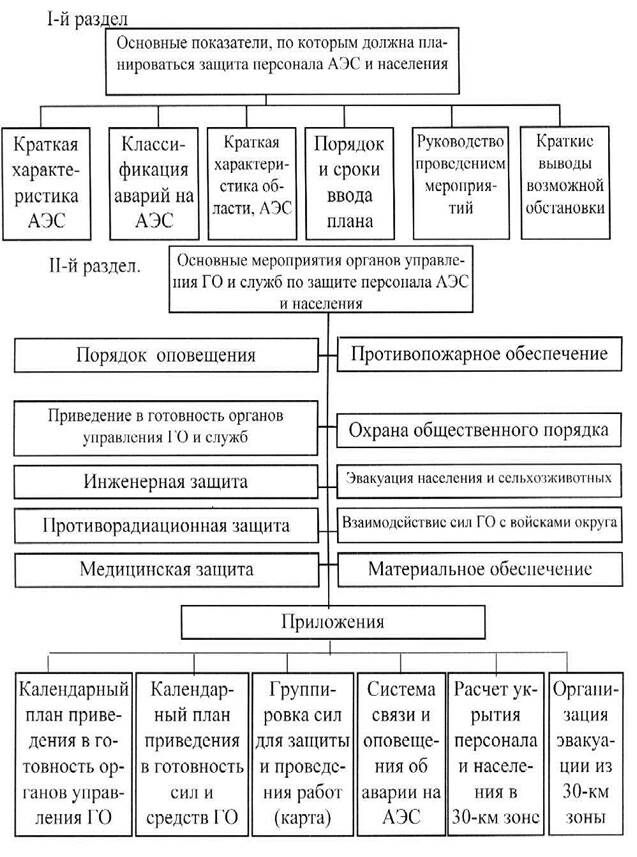

Рис. 1.2. Структура плана защиты персонала и населения
в случае аварии на АЭС
Первоочередные инженерные работы выполняются с целью обеспечения необходимых условий для защиты и эвакуации из населенных пунктов 30-км зоны населения, сельхозживотных, техники, а также ликвидации последствий и прежде всего устранения причин, которые могут привести к дальнейшим разрушениям и радиоактивному загрязнению территории, включая локализацию выбросов из активной зоны, очистку территории от высокоактивных осадков и зараженного грунта, для снижения общего тока радиоактивных излучений на промплощадке АЭС, захоронение обломков и грунта.
На основе оценки радиационной и инженерной обстановки и данных по объемам первоочередных инженерных работ в конкретной обстановке должен разрабатываться календарный план выполнения первоочередных ИТМ и работ и определяется состав сил и средств для их выполнения.
Инженерно-технические мероприятия, направленные на снижение возможных потерь и разрушений при аварии и обеспечение условий своевременного и безопасного выполнения работ по ликвидации последствий и восстановление сохранившихся энергетических установок, условно разделяются на заблаговременные мероприятия и мероприятия, выполняемые после аварии.
