                2.10. Термостабилизация режима  каскада на пт

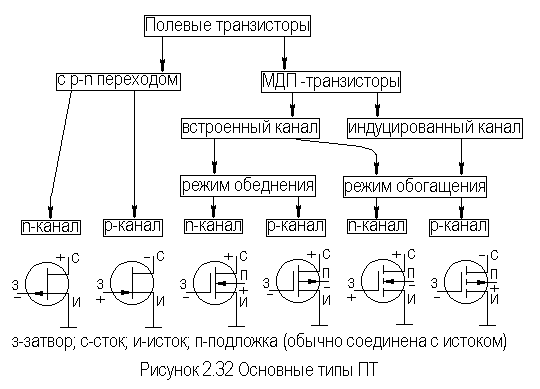

                Различают, по крайней мере, шесть типов ПТ, показанные на рисунке 2.32.

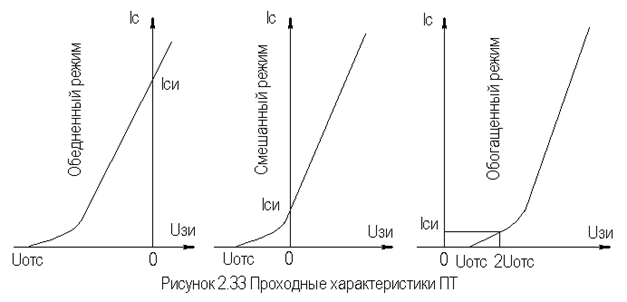

                Проходные характеристики n-канальных ПТ в режиме обогащения, смешанном и обеднения приведены, соответственно на рисунке 2.33а,б,в, для p-канальных ПТ они будут отличаться противоположной полярностью питающих напряжений.

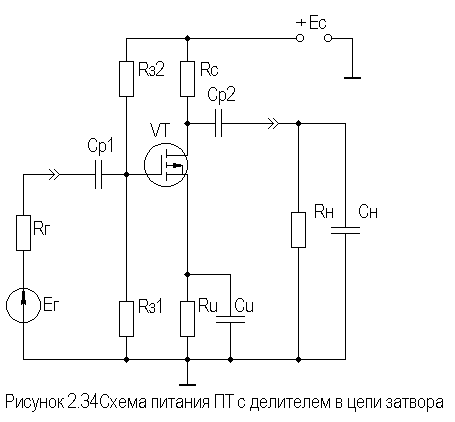

                С помощью рассмотренной схемы автосмещения (рисунок 2.29) возможно обеспечение требуемого режима по постоянному току для ПТ, имеющих проходную характеристику, изображенную на рисунке 2.33а, и - (при отрицательном смещении) - на рисунке 2.33б. Более универсальной схемой питания ПТ является схема с делителем в цепи затвора (рисунок 2.34), способ

ная обеспечить любую полярность напряжения смещения .

                В [1] приведен ряд полезных практических соотношений:

где соответствующие токи показаны на рисунке 2.33, а - крутизна при токе стока равном .

Рекомендуемые материалы

                В ПТ температурная нестабильность тока стока обусловлена следующими факторами (при росте температуры):

                ¨ увеличением тока стока за счет теплового смещения проходных характеристик (как и в БТ) при малых значениях тока покоя стока ;

                ¨ уменьшением тока стока за счет удельного сопротивления канала в широком диапазоне изменения тока покоя стока .

Лекция "7.2 Шина PCI (Peripheral Component Interconnect bus)" также может быть Вам полезна.

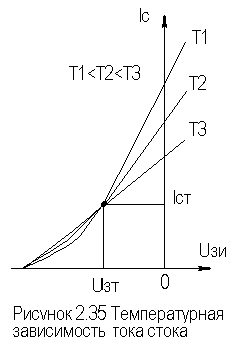

                Следовательно, у некоторых типов ПТ возможно существование термостабильной точки покоя (рисунок 2.35).

                Координаты термостабильной точки и соответствующую им крутизну можно приближенно оценить по следующим соотношениям [1]:

                Поскольку ток  относительно мал, можно сделать вывод, что широком диапазоне изменений тока стока последний уменьшается с ростом температуры.

                Рассмотренные основные схемы питания ПТ осуществляют термостабилизацию режима за счет ООС (последовательной по постоянному току) аналогично каскаду на БТ, т.е. уход тока стока уменьшается в раз. Собственно  определяется по справочным данным, составляющую теплового смещения проходных характеристик можно определить по аналогии с БТ. Отрицательная температурная зависимость тока стока ПТ может быть использована в целях термокомпенсации каскадов на БТ.
