Лекция №10
5) определение окружности заданного радиуса проходящей через заданную точку и касательно к заданной прямой
имя окружности = CIRCLE / TANTO, имя прямой, , имя точки, RADIUS, величина радиуса
![]() |
Рекомендуемые материалы
C22 = CIRCLE / TANTO, L11, XSMALL, T2, RADIUS, 25
C22 = CIRCLE / TANTO, L11, XLARGE, T2, RADIUS, 25
L11, T2—заранее определены

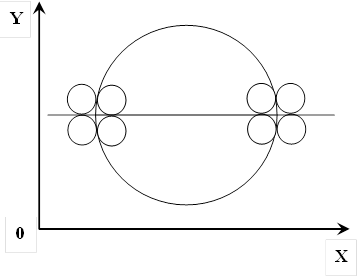

6) определение окружности заданного радиуса касательно к прямой и к другой окружности
имя окружности = CIRCLE / ,
, имя прямой,
,
, имя окружности, RADIUS, величина радиуса
![]() | |||
![]() |

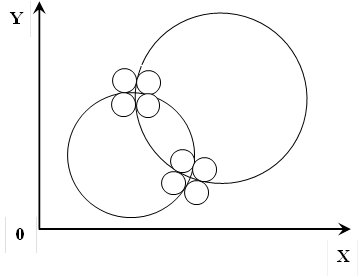

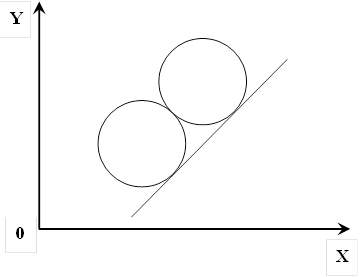

7) определение окружности заданного радиуса касательно к двум окружностям
имя окружности = CIRCLE / ,
, имя 1 окружности,
,
, имя 2 окружности, RADIUS, величина радиуса
![]() |
C1 = CIRCLE, YLARGE, OUT, C11, YLARGE, OUT, C22, RADIUS, 3
C6 = CIRCLE, XLARGE, OUT, C11, YSMALL, IN, C22, RADIUS, 3
C11, C22—заранее определены

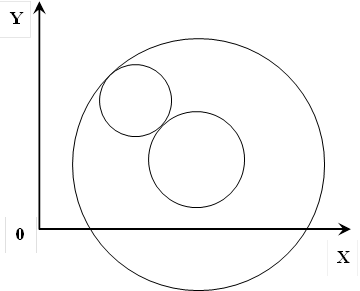

8) определение окружности с помощью центра и касательно к другой окружности
имя окружности = CIRCLE / CENTER, имя точки, , TANTO, имя окружности
![]() | |||
![]() |
![]() |
С22 = CIRCLE / CENTER, T1, SMALL, TANTO, C1
С33 = CIRCLE / CENTER, T1, LARGE, TANTO, C1
T1, C1—заранее определены
Способы определения плоскости.
1) АХ + ВY + СZ – D = 0 — задание плоскости уравнением
имя плоскости = PLANE / а, b, с, d

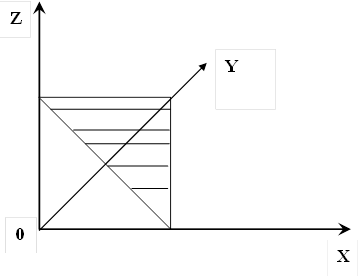

2) определение плоскости проходящей через три точки
имя плоскости = PLANE, имя 1 точки, имя 2 точки, имя 3 точки
![]() |
Способы определения матриц.

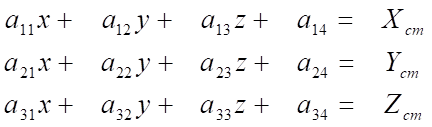

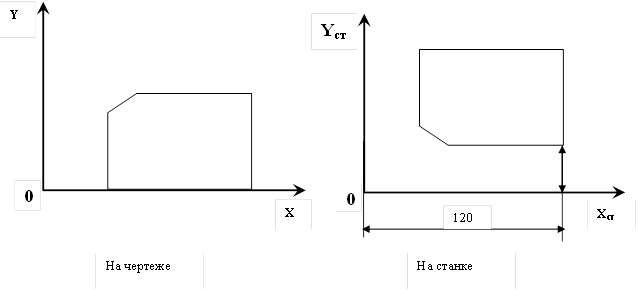

Матрица преобразования системы координат.

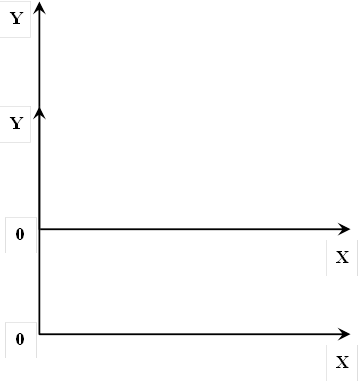

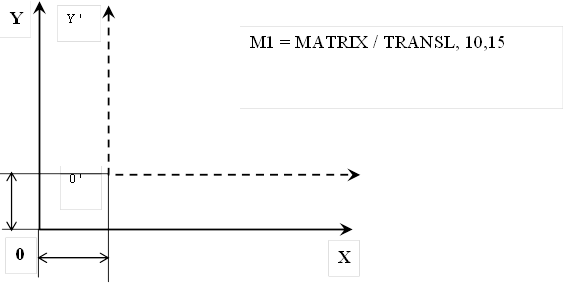

1) матрица смещения (параллельного переноса) начала системы координат
имя матрицы = MATRIX / TRANSL, ∆x, ∆y, ∆z
TRANSL— смещение, параллельный перенос.
![]() |
![]() |

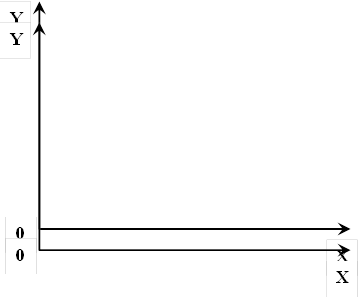

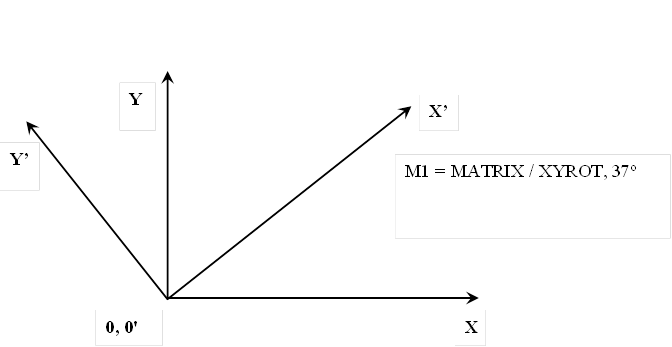

2) матрица поворота
![]() |
имя матрицы = MATRIX / , величина угла
3) определение матрицы поворота и переноса
имя матрицы = = MATRIX /
, величина угла, TRANSL, ∆x, ∆y, ∆z
M1 = MATRIX / XYROT, 45º, TRANSL, 25, 18

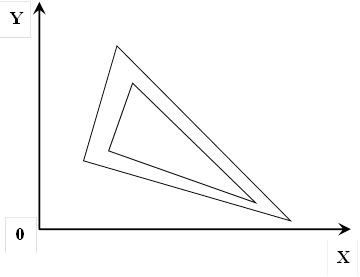

4) матрица подобия (масштабирование)
имя матрицы = MATRIX / SCALE, величина масштаба
SCALE—масштаб, коэффициент подобия
>1—увеличение или растяжение
<1—уменьшение сжатие
![]() |

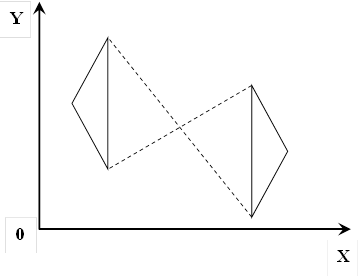

5) матрица центральной симметрии
имя матрицы = MATRIX / MIRROR, имя точки
MIRROR—симметрия

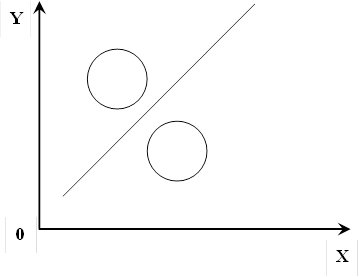

6) матрица симметрии относительно прямой
имя матрицы = MATRIX / MIRROR, имя прямой
![]() |
Бесплатная лекция: "10 Античная философия и ее периодизация" также доступна.

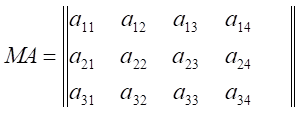

7) матрица, определяемая как комбинация двух матриц
имя матрицы = MATRIX / имя 1 матрицы, имя 2 матрицы
М3 = MATRIX / МА, МВ
М3 = МА*МВ
